General
Модель

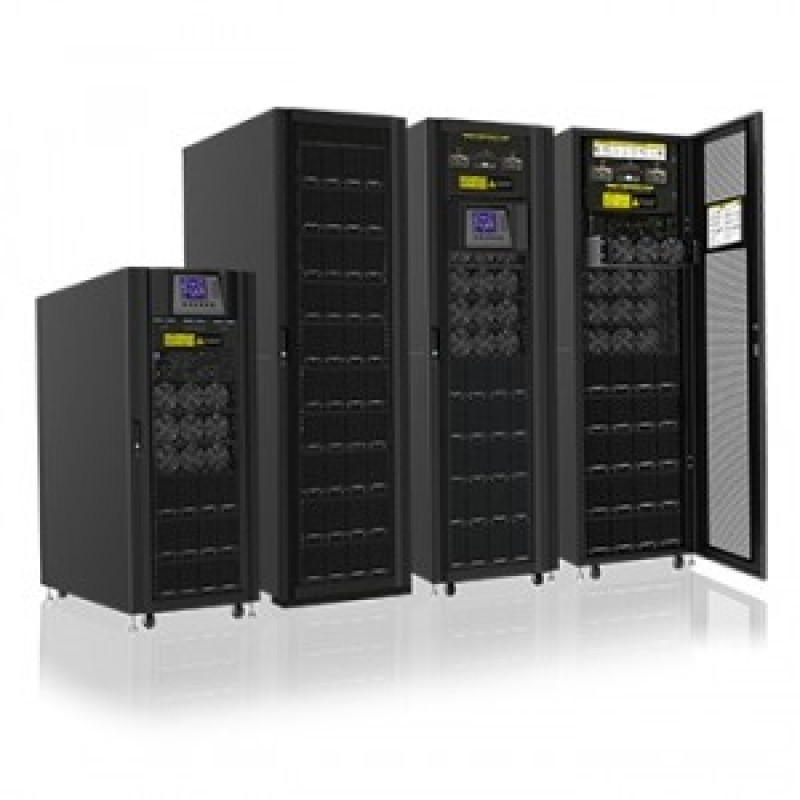

+Power 42У-200-20кВ
Тип батареи
Встроенный аккумулятор, Внешний аккумулятор
Altitude
<1000 м для номинальной мощности
Boost Charging Voltage
2.35V/Cell
Cabinet Dimension (D x W x H) mm
1100 x 600 x 2010
Floating Charge Voltage
2.25V/Cell
Frequency Range (Synchronized range)
46Hz~54Hz or 56Hz~64Hz
Harmonic Distortion
≦ 2% THD (Linear Load); ≦ 4% THD (Non-linear Load)
Harmonic Distortion (THDi)
< 3% @ 100% load
Maximum Charging Current
8A
Maximum Voltage
+/- 240V (12V x 40 Pcs)
Minimum Voltage
+/- 192V (12V x 32 Pcs)
Nominal Frequency
50/60 Hz (Auto sensing), 50/60Hz
Nominal Voltage
3 x 380VAC/400VAC/415VAC (3Ph+N), +/- 216V (12V x 36 Pcs)
Optional SNMP
Power management from SNMP manager and web browser
Overload Capability
1 hour for 110%, 10 mins for 125%, 1 min for 150% and 200ms for >150%
Power Factor
> 0.99 at 100% load, >0.98 at 50% load
Safety
IEC/EN 60950-1; IEC/EN 62040-1
Smart RS-232/USB
Supports Windows 2000/2003/XP/Vista/2008/7, Linux and MAC
Temperature Compensation
Yes
Voltage Regulation (Steady state)
≦ ±1% Typical (balanced load); ≦ ±2% Typical (unbalanced load)
Безопасность
МЭК/ЕН 60950-1; МЭК/ЕН 62040-1
ВМЕСТИМОСТЬ ШКАФА
90кВт, 200кВт
Высота
<1000 м для номинальной мощности
Гармонические искажения (THDi)
< 3% при 100% нагрузке
Гармоническое искажение
≦ 2% THD (линейная нагрузка); ≦ 4% THD (нелинейная нагрузка)
Диапазон напряжения
305~478 В переменного тока при нагрузке 70–100 %; 208~478 В переменного тока при нагрузке <70 %
Диапазон частот
40 Гц ~ 70 Гц, 40 ц ~ 70 Гц
Диапазон частот (синхронизированный диапазон)
46 Гц ~ 54 Гц или 56 Гц ~ 64 Гц
Дополнительный SNMP
Управление питанием с помощью SNMP-менеджера и веб-браузера
Емкость одного силового модуля
30 кВА / 30 кВт, 20кВт
Максимальное количество комплектов батарей
3, —
Максимальное напряжение
+/- 240В (12В х 40 шт)
Максимальный зарядный ток
6А
Максимальный номер силового модуля
3, 10
Минимальное напряжение
+/- 192 В (12 В х 32 шт.)
Напряжение плавающего заряда
2,25 В/ячейка
Номинальная частота
50/60 Гц (автоматическое определение), 50/60 Гц
Номинальное напряжение
3 x 380 В переменного тока/400 В переменного тока/415 В переменного тока (3 фазы+нейтраль), +/- 216В (12В х 36 шт), 3 x 380 В переменного тока/400 В переменного тока/415 В переменного тока (3 фазы+нейтраль), 3 x 380 В переменного тока/400 В переменного тока/415 В переменного тока (3 фазы+нейтраль)
Перегрузочная способность
1 час для 110%, 10 минут для 125%, 1 минута для 150% и 200 мс для >150%
Повышенное напряжение зарядки
2,35 В/ячейка
Рабочая влажность
0~95% без конденсации, 0~95% non-condensing
Рабочая Температура
0~40℃
Размеры шкафа (Д x Ш x В), мм
1100 х 600 х 1475
Регулировка напряжения (Установившееся состояние)
≦ ±1% типично (сбалансированная нагрузка); ≦ ±2 % типично (несбалансированная нагрузка)
Смарт RS-232/USB
Поддерживает Windows 2000/2003/XP/Vista/2008/7, Linux и MAC
Температурная компенсация
Да
ФАЗА
3-фазный вход/3-фазный выход
Фактор силы
> 0,99 при 100 % нагрузке, > 0,98 при 50 % нагрузке
