Высочайшая модульность для самых критически важных применений
Трехфазные Источники бесперебойного питания от 200 до 4800 кВА/кВт

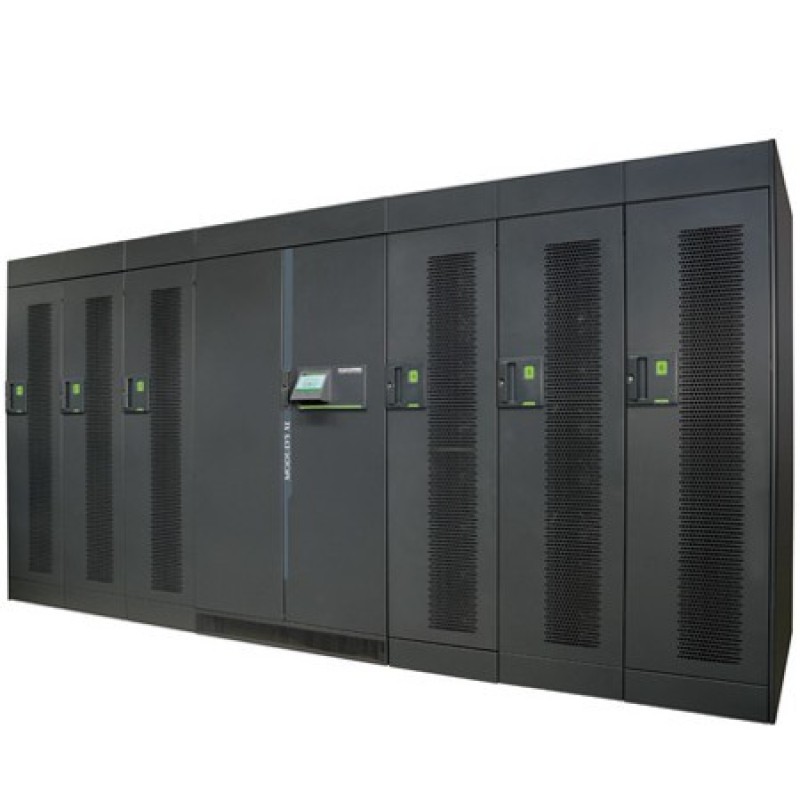

MODULYS XL — это модульный Источники бесперебойного питания на базе силовых модулей 200 кВт. Мощность одиночного Источники бесперебойного питания можно увеличить до 1200 кВт, в состав системы может входить до 4 подключенных параллельно устройств.
Инновационная концепция MODULYS XL обеспечивает постоянную защиту потребителя в реальном масштабе времени, реагируя на рост нагрузки или управляя всеми аспектами жизненного цикла системы с высокой степенью безопасности и впечатляющей скоростью.
В комбинации с разнообразными адаптированными сервисами MODULYS XL гарантирует беспрецедентную эксплуатационную готовность и универсальность, что позволяет соответствовать требованиям, предъявляемым к современному критически важному оборудованию.
Решение для
• Центры обработки данных
• Здания
• Промышленность
Преимущества
3 стандартных блока для вашей конкретной системы
• Конфигурации Источники бесперебойного питания на базе 3 стандартных блоков для упрощения процедуры монтажа.
• Воспроизводимые и стандартизированные дополнительные средства, отвечающие разнообразным требованиям к конфигурации и архитектуре.
• Регулируемое количество пустых слотов источников питания для обеспечения соответствия различным потребностям по масштабируемости и резервированию.
• Полная адаптация Источники бесперебойного питания по техническим условиям заказчика без изменения ключевых стандартизированных блоков.
• Качество, простота конструкции и эксплуатации.
Установка за 5 минут
• Добавление или удаление силового модуля всего лишь за 5 минут одним человеком.
• Простая и надежная установка силового модуля: нет необходимости в каких-либо силовых или коммуникационных кабелях.
• Нагрузка полностью защищена в режиме двойного преобразования во время во время увеличения мощности или горячей замены модуля.
• Процедура горячего масштабирования и замены с шагом в 200 кВт для сокращения затрат времени и оптимизации расходов.
• Автоматическое самоконфигурирование и тестирование силового модуля перед подключением.
• Автонастройка прошивки.
• Нет потребности в перемонтаже при необходимости увеличения мощности.
• Подсоединение силового модуля с отключением питания для предотвращения образования электрической дуги при извлечении и установке.
Безопасное и простое внедрениеt
• Специально разработанная конструкция исключает возможность случайных ошибок при установке.
• Простое позиционирование и идеальное выравнивание слота источника питания в том числе и на неровных поверхностях.
• Слоты источников питания с предварительно смонтированными встроенными шинами для быстрого, простого и чистого выполнения внутренних соединений.
• Монтаж с полным фронтальным доступом, благодаря чему Источники бесперебойного питания могут устанавливаться вплотную к стенам.
• Слоты источников питания, настраиваемые на этапе монтажа, готовы для «горячего» подсоединения в будущем силовых модулей. • Безопасное и простое обращение с силовыми модулями.
• Возможность испытания на нагрев при длительной работе всей системы во время пусконаладки без необходимости использования испытательного стенда с внешней нагрузкой.
Безопасное техническое обслуживание без перерыва в работе
• Техническое обслуживание всех компонентов без перерыва в работе.
• Безопасное техобслуживание силовых модулей — снаружи работающей системы.
• Силовые модули и статический байпас могут обслуживаться при обеспечении полной защиты нагрузки в режиме с двойным преобразованием.
• Никакое техобслуживание на месте, работы по уходу или ремонту не представляют никаких угроз для работающей системы.
• Полностью извлекаемые силовые модули и компоновочные узлы, полный доступ ко всем компонентам, улучшение значения средней наработки до замены (MTTR).
• Интегрированные средства комплексного предварительного тестирования после проведения техобслуживания модулей.
Гибкая архитектура Источники бесперебойного питания
• Оперативно увеличиваемая мощность.
• Регулируемый уровень резервирования.
• Общая или разделенная сеть выпрямителя и байпаса.
• Совместимость с разнообразными технологиями аккумулирования энергии (например, литий-ионные, никель- кадмиевые аккумуляторные батареи).
Стандартные электрические характеристики
• Разделенные входы (выпрямитель, байпас).
• Ввод кабелей сверху или снизу.
• Защита от обратного тока: цепь детектирования.
• Резервное охлаждение байпаса.
• Распределенные аккумуляторные батареи (1 на модуль).
• Датчик температуры аккумуляторной батареи.
• Испытание модуля на нагрев(1).
• Испытание всей системы на нагрев(1).
• Трехфазный штекер 63 A.
Дополнительное электрооборудование
• Входные, выходные выключатели и выключатели байпаса для проведения техобслуживания.
• Комплект из 3-проводного байпаса и выхода.
• Комплект PEN для система заземления TN-C.
• 4-проводной выпрямитель (комплект соединения нейтрали).
• Совместно используемые аккумуляторные батареи (1, 2 или 3 на устройство).
• Усовершенствованное зарядное устройство для аккумуляторных батарей.
• Комплект для отключения аккумуляторных батарей.
• Комплект параллелизации устройств.
• Подача электропитания с резервированием.
• BCR (возврат емкости аккумуляторной батареи).
• Система синхронизации ACS.
• Холодный запуск.
• Верхняя крышка.
Стандартные функции коммуникации
• Удобный в использовании 7-дюймовый цветной графический дисплей с сенсорным экраном и с поддержкой нескольких языков (силовой узел).
• Трехцветный дисплей с номером, обозначающим статус силового модуля (слот источника питания).
• 2 слота для коммуникационного оборудования.
• USB-порт для загрузки USB-отчетов и файлов журнала.
• Ethernet-порт для сервисных целей.
Дополнительные коммуникации
• Интерфейс сухих контактов (конфигурируемые беспотенциальные контакты).
• MODBUS RTU RS485 или MODBUS TCP.
• Шлюз PROFIBUS / PROFINET.
• Интерфейс BACnet/IP.
• NET VISION: профессиональный WEB/SNMP, Ethernet-интерфейс для безопасного мониторинга состояния Источники бесперебойного питания и удаленного автоматического завершения работы.
• Программное обеспечение REMOTE VIEW PRO для осуществления контроля.
• Шлюз «Интернета вещей» (IoT) для облачных сервисов Socomec и мобильное приложение SOLIVE UPS.
• Панель дистанционного управления с сенсорным экраном.
• Дополнительное расширение Com-Slot.
Удаленный мониторинг и облачные сервисы
• LINK-UPS: Круглосуточная служба удаленного мониторинга Socomec 24/7 для связи вашей установки с ближайшим сервисным центром Socomec.
• SOLIVE UPS: мобильное приложение для мониторинга всех ваших систем Источники бесперебойного питания с помощью смартфона.
(1) Без испытательного стенда с тестовой нагрузкой.
