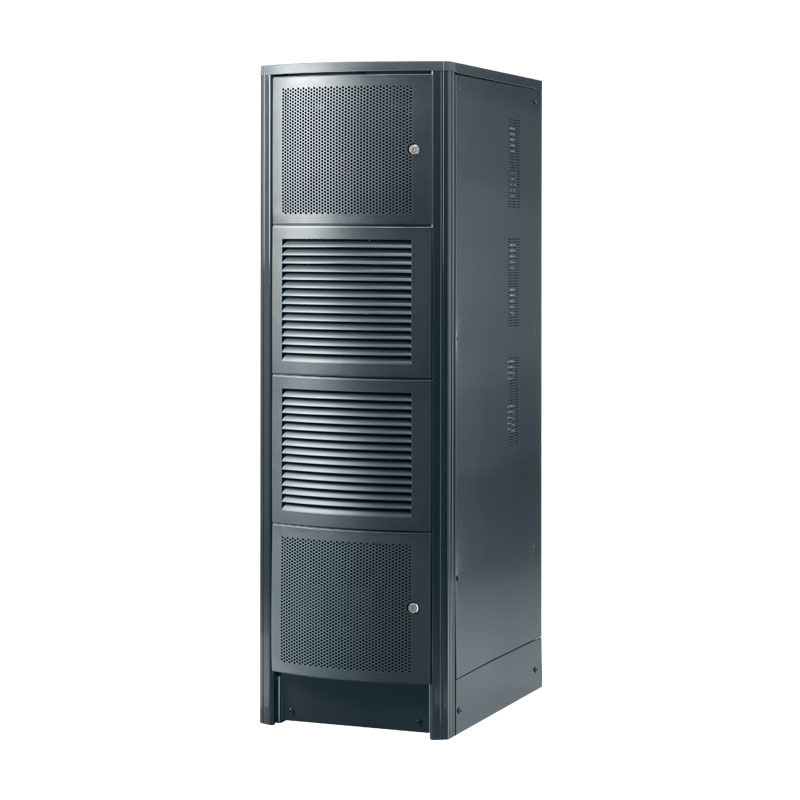

В серии «TRIMOD HE» (high efficiency) реализована инновационная концепция построения трехфазных Источники бесперебойного питания из отдельных однофазных модулей, которая делает систему более гибкой, обеспечивает требуемую мощность и сокращает эксплуатационные расходы. Стандартизированная конструкция из легких и компактных унифицированных модулей облегчает транспортировку и монтаж систем бесперебойного питания.
Подключение по принципу Plug&Play облегчает диагностику и наращивание мощности по фазам. Источники бесперебойного питания TRIMOD HE представлены как в шкафах стандартного размера (тип A), так и в шкафах более высоких (тип B), в которые можно установить больше аккумуляторов для более длительной автономной работы. Преимуществом данного решения является повышенная мощность при той же занимаемой площади.
TRIMOD HE на 100% совместим с Источники бесперебойного питания предыдущей версии, что облегчает обслуживание ранее установленных Источники бесперебойного питания.
ОСОБЕННОСТИ
• КПД 96%
• Коэффициент мощности – 1
• С двойным преобразованием частоты, VFI-SS-111
• Адаптируемые, расширяемые и резервируемые решения в одном корпусе
• Удобное, быстрое управление и обслуживание
• Компактное исполнение (высокая эффективность в компактных габаритах)
ФУНКЦИИ
• Преобразователь частоты с 40-70 Гц на 50/60 Гц (может задаваться пользователем)
• Работает с блоком питания
• Три независимых фазы на выходе
• Режим автономной работы
• Регулировка выходного напряжения от 190 В до 245 В с шагом 1 В
• Байпас
• Журнал событий с указанием даты и времени
• Общие архивные данные и данные по каждому силовому модулю
• Технология Plug & Play
• Автоматическое определение силовых модулей
ВХОДНЫЕ ХАРАКТЕРИСТИКИ
• Входное напряжение (В): 380, 400, 415 3Ф+Н+З (или 220, 230, 240 однофазное)
• Входная частота: 45-65 Гц (43,0 – 68,4 Гц)
• Диапазон входного напряжения: 400 В +15% /-20% – 230 В +15% /-20%
• Суммарный коэффициент гармоник тока на входе: <3% (при полной нагрузке) • Коэффициент мощности на входе: > 0.99
ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ
• Выходное напряжение (В): 380, 400, 415 3Ф+Н+З (или 220, 230, 240 однофазное)
• КПД: до 96 %
• КПД в экономичном режиме: 99%
• Номинальная выходная частота: 50/60 Гц, выбирается пользователем ±2% (станд.), ±14% (расширен.)
• Крест-фактор: 3:1
• Форма сигнала: Синусоидальная
• Отклонение выходного напряжения: ± 1%
• Суммарный коэффициент гармоник напряжения на выходе: <1%
• Допустимые перегрузки: 10 мин. при 115%, 60 с при 135%
• Байпас: Автоматический (статический и электромеханический) и ручной сервисный байпас
АККУМУЛЯТОРНЫЕ БАТАРЕИ
• Тип батареи: VRLA – AGM, свинцово-кислотная, герметичная
• Тип — серия / напряжение АКБ: VRLA – AGM / 240 В пост. тока
• Время работы: Конфигурируемое
• Зарядное устройство: Технология SmartCharge. Усовершенствованный 3-ступенчатый цикл
СИЛОВЫЕ МОДУЛИ
• Количество установленных силовых модулей: 3
• Мощность силового модуля, кВА: 3,4
НАСТРОЙКА И УПРАВЛЕНИЕ
• Дисплей и индикаторы: 4 строки по 20 символов, 4 кнопки навигации по меню, многоцветный светодиодный индикатор состояния, звуковая сигнализация
• Коммуникационные порты: 2 последовательных порта RS232, 1 логический порт, 5 портов с сухими контактами, 1 дополнительный слот для интерфейсов
• Защита от обратных токов: Н.З./Н.О. вспомогательный контакт
• Аварийное отключение питания (EPO): Да
• Дистанционное управление: Возможно
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
• Рабочая температура / влажность: 0 – 40 °C / 0 – 95%, без конденсации
• Степень защиты: IP21
• Уровень шума на расстоянии 1 м: 46 дБА
МОНТАЖ
• Монтаж может выполняться пользователем. Модульная архитектура с установкой силовых и батарейных модулей по принципу «plug and play» облегчает сборку и монтаж
СЕРТИФИКАТЫ
• Соответствие регламентам и стандартам: ТР ТС 004/2011, ТР ТС 020/2011; ГОСТ Р МЭК 62040-1-2-2009, ГОСТ Р 53362-2009; EN 62040-1, EN 62040-2, EN 62040-3
