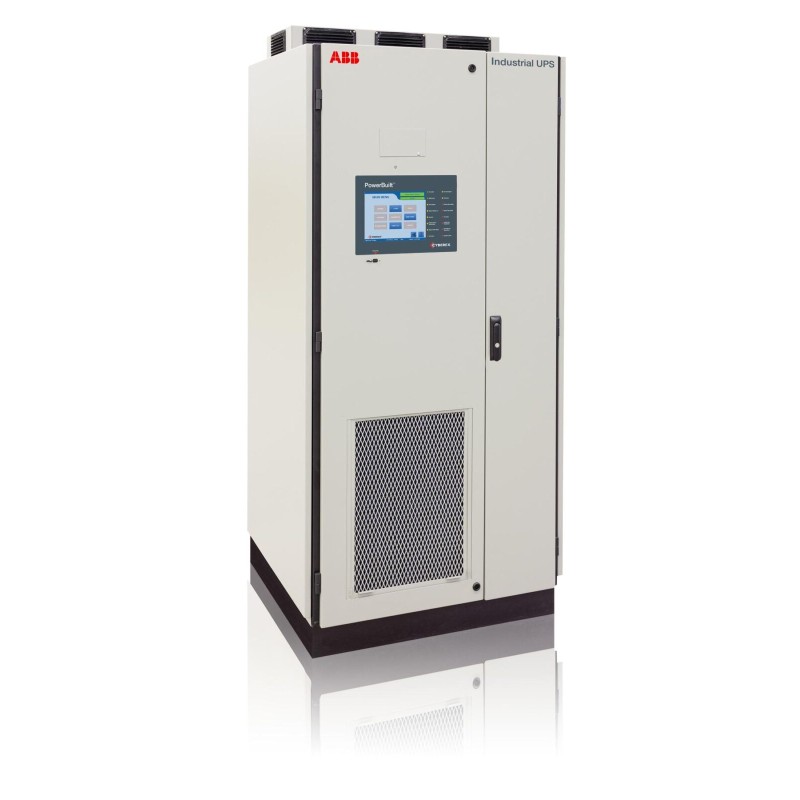

Промышленные Источники бесперебойного питания Cyberex® PowerBuilt™ Однофазные 10–80 кВА
Cyberex PowerBuilt от АББ — это настоящий промышленный Источники бесперебойного питания с двойным преобразованием, работающий в режиме онлайн, предназначенный для поддержки постоянного спроса со стороны нефтепереработки и нефтехимии, переработки нефти и газа, производства электроэнергии, а также растущих требований регулирования и безопасности современных промышленных комплексов.
Промышленные Источники бесперебойного питания Cyberex PowerBuilt имеют запатентованную конструкцию управления определением амплитуды, которая обеспечивает более быстрое и точное обнаружение неисправностей для обеспечения надежности системы и защиты критической нагрузки. Он оснащен непревзойденным пользовательским интерфейсом с полноцветным сенсорным графическим пользовательским интерфейсом (GUI) для самостоятельного обслуживания с минимальным вмешательством, а также новейшими протоколами связи. Он также имеет запатентованную конструкцию цифрового статического переключателя, который повышает производительность системы за счет повышенной избыточности и надежности. Коммутатор с полным номиналом обеспечивает лучшую защиту критических нагрузок от переходных процессов и прерываний входного питания, устраняя любую единую точку отказа.
Промышленный Источники бесперебойного питания Cyberex PowerBuilt оснащен инновационным инвертором с широтно-импульсной модуляцией (ШИМ) на основе биполярных транзисторов с изолированным затвором (IGBT), в котором используется активное ограничение тока для повышения устойчивости к короткому замыканию. В случае короткого замыкания или перегрузки по току со стороны нагрузки, которые не могут быть обеспечены инвертором, логика Источники бесперебойного питания переключится с активного источника инвертора, тем самым предотвращая повреждение инвертора в результате неисправности.
Основные характеристики Cyberex PowerBuilt
- Номинальные параметры от 10 кВА до 80 кВА и напряжения от 208 В до 600 В переменного тока
- Широкий диапазон входного напряжения (–20%/+10%) при полной нагрузке
- ± 1% среднеквадратичное значение напряжения батареи постоянного тока при 100% нагрузке с подключенной батареей
- Высокая эффективность переменного тока (обычно 83 процента)
- Доступна конфигурация с параллельным резервированием
- Система управления с фазовой автоподстройкой частоты (PLL)
- Ограничение активного тока в инверторе с широтно-импульсной модуляцией (ШИМ)
- Протоколы связи Modbus через Ethernet/Profibus
- Полноцветный сенсорный экран с графическим интерфейсом для самостоятельной диагностики
- Небольшие габариты с надежной отказоустойчивой модульной промышленной конструкцией
- Простота обслуживания
- Соответствует стандартам безопасности UL 1778 и стандартам производительности IEC 62040-3.
- Доступны списки UL
Дизайн
- ШИМ-инвертор на основе IGBT
- Цифровая обработка сигналов (DSP)
- Полноцветная панель монитора с сенсорным экраном, 6″ X 8″
- Полная изоляция – входные/выходные трансформаторы
- Полностью номинальный статический переключатель
- Переключатель сервисного байпаса
- Превосходное обнаружение короткого замыкания
- Независимый УФ-расцепитель при отключении аккумулятора
- Входной выключатель с альтернативным источником
- Контуры фазовой автоподстройки частоты для большей надежности
- Резервированная конструкция без единой точки отказа
Коммуникации
- Порт RS-485 (двух/четырехпроводной модуль Modbus). Modbus RTU и ASCII
- сервисный USB-порт
- Вход EPO
Строительство
- Щит от паразитов
- Маркировка проводов
Резервное охлаждение системы - Порошковое покрытие корпуса серого цвета ANSI 61
Мнемосхема/светодиодная индикация
- Цифровой замер с точностью 1%
Блок сигнализации с локальными светодиодами для:
- На инверторе
- На статическом байпасе
- От батареи
- МБС нормальный
- Проверьте аккумулятор
- Пониженное напряжение батареи
- Перенапряжение батареи
- Перегрузка
- Отказ вентилятора
- Пониженное входное напряжение переменного тока выпрямителя
- Перегрев шкафа
- Альтернативный вход переменного тока
- Пониженное напряжение
- Перегрев радиатора
- Не синхронизировано
- Суммарная тревога
Области применения Cyberex PowerBuilt:
Cyberex ® PowerBuilt — это настоящий промышленный Источники бесперебойного питания с двойным преобразованием, предназначенный для удовлетворения постоянного спроса со стороны нефтеперерабатывающей и нефтехимической промышленности, разведки и добычи нефти и газа, производства электроэнергии, а также растущие потребности в нормативных требованиях и безопасности современных промышленных комплексов. Источники бесперебойного питания серии PowerBuilt разработаны в соответствии со стандартами безопасности UL 1778 и стандартами производительности IEC 62040-3; и, следовательно, его можно масштабировать в соответствии с меняющимися электрическими требованиями и адаптировать к самым строгим техническим спецификациям.
