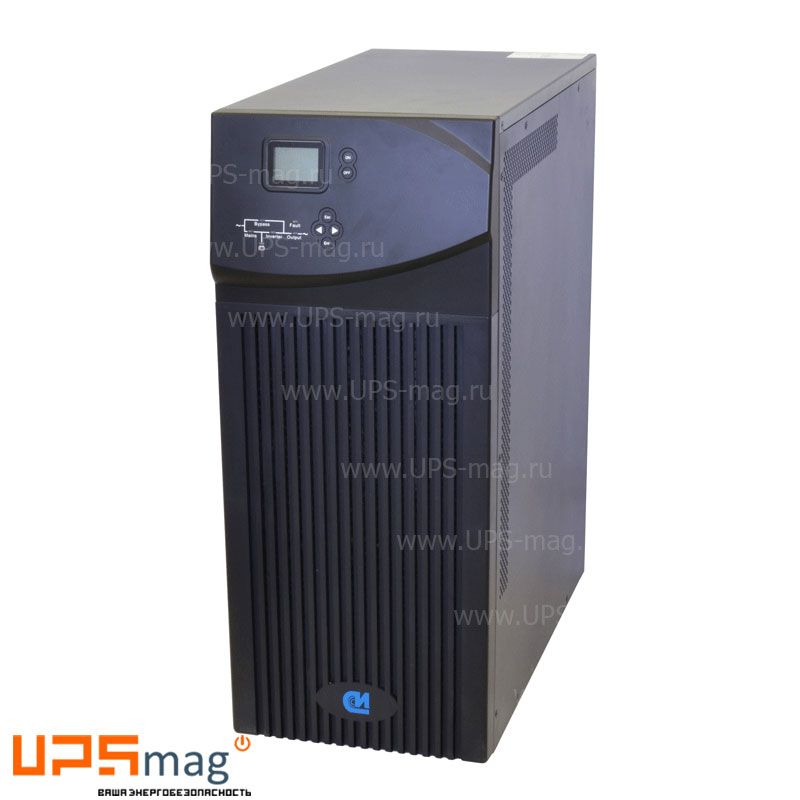

Трёхфазный Online источник бесперебойного питания СИПБ10БА.9-31 выпускается в России, 3 фазы на вход и 1 на выход, мощность устройства составляет 10 кВА \ 9 кВт. Высокий коэффициент выходной мощности = 0.9 обусловлен топологией двойного преобразования. Это обеспечивает не только эффективную работу ИБП, но и абсолютную защиту питаемого оборудования от любых проблем с электропитанием. Для повышения отказоустойчивости СИПБ10БА.9-31 предусмотрен раздельный байпас, также бесперебойник хорошо выдерживает перегрузки. Трёхфазный источник бесперебойного питания работает от внешних батарейных блоков, которые заряжаются мощным зарядным устройством, оно подаёт ток до 10 А. Компактный корпус выполнен в башенном форм-факторе, что позволяет установить ИБП даже в небольшом помещении. Уровень шума от системы активного охлаждения не превышает 58 дБ. На передней панели установлен цветной ЖК дисплей, который позволяет отслеживать состояние СИПБ10БА.9-31 и настраивать его режимы работы. Трёхфазный источник бесперебойного питания поддерживает параллельное подключение до 4 ИБП, работу от внешних батарейных модулей. Это расширяет возможности для масштабирования системы. На задней панели находится клеммная колодка и слоты SNMP, USB, Modbus, dry contact, RS-232 и EPO.
Особенности:
Моментальное переключение на питание от батарей
Чистая синусоида напряжения при любом режиме работы
Автоматическое включение оборудования при восстановлении сети
Фунция «холодного старта»
Возможность подключения дополнительных батарейных модулей
Управление:
ЖК-дисплей, показывающий информацию о текущем состоянии ИБП
Наличие слота для установки SNMP карты
Управление и мониторинг посредством USB и RS-232 интерфейсов
Порт EPO для аварийного отключения оборудования
В качестве опции есть интерфейс «сухие» контакты
| Общие характеристики |
| Модель ИБП | СИПБ10БА.9-31 |
| Полная мощность, кВА | 10 |
| Активная мощность, кВт | 9 |
| Фазы на входе | 3 фазы |
| Фазы на выходе | 1 фаза |
| Форм-фактор | Напольный |
| Гарантия | 24 месяца |
| Вход |
| Номинальное входное напряжение | 380 В (опционально 400, 415 В) |
| Номинальный диапазон напряжений | 208 ~ 478 В |
| Диапазон входной частоты | 45 ~ 55 Гц (50Гц) или 55 ~ 65 Гц (60Гц) |
| Номинальный входной ток | до 60 Ампер |
| Входной коэффициент мощности | 0,99 |
| Коэффициент нелинейных искажений на входе | 3% (при 100% нелинейной нагрузке) |
| Диапазон напряжений в экономичном режиме | макс +25% (опции +10%, +15%, +20%), мин -45% (опции -20%, -30%) |
| Тип входного соединения | Клеммы: фаза, нейтраль и заземление |
| Выход |
| Номинальное выходное напряжение | 220 В (опционально 230, 240 В) |
| Точность выходного напряжения | ± 1 % |
| Топология и форма выходного напряжения | онлайн ИБП с 'чистой' синусоидой на выходе |
| Искажения выходного напряжения | 2% на линейной нагрузке |
| Выходная частота (режим работы от АКБ) | 50, 60 ±0.1Гц |
| Выходной коэффициент мощности | 0.9 |
| Коэффициент пиковой нагрузки | 3:1 |
| Перегрузочная способность | При работе от электросети: до 110% - 1 час, до 125% - 10 минут, до 150% - 1 минута |
| КПД в режиме работы от электросети | 93,5% при полной нагрузке |
| КПД в экономичном режиме | 97% |
| Защита от всплесков напряжения | 300 Джоулей |
| Фильтрация | встроенный фильтр |
| Тип выходного соединения | Клеммы: фаза, нейтраль и заземление |
| Обводная цепь (байпас) |
| Тип байпаса | Электронный |
| Диапазон напряжений байпас | от +25% до -45% |
| Диапазон частот байпас | ±10% (настраиваемый ±1%, ±2%, ±4%, ±5%) |
| Аккумуляторные батареи |
| Наличие встроенных АКБ | Да |
| Тип аккумуляторных батарей | Свинцово-кислотные герметизированные с защитой от утечки |
| Количество батарей, шт. | 16 (18, 20 опционально ) |
| Напряжение на шине постоянного тока | ±96 В, ±108 В, ±120 В постоянного тока (опционально) |
| Время автономной работы (50% и 100% нагрузка) | В зависимости от конфигурации внутренних аккумуляторов |
| Время перезаряда | В зависимости от конфигурации внутренних аккумуляторов |
| Режим заряда | Интеллектуальная зарядка с температурной компенсацией напряжения |
| Ток заряда | 1 Ампер (до 10 Ампер) |
| Время переключения на батареи | 0 мс - с электросети на АКБ |
| Защита батарей | Защита от переразряда, перенапряжения, короткого замыкания |
| Коммуникации и интерфейсы |
| Интерфейсные порты | RS232, USB |
| Внутренний слот для карты управления | Слот для карты SNMP или 'сухие' контакты |
| Аварийное отключение (EPO) | Есть |
| ЖК-дисплей и индикация | Цифровой ЖК-дисплей и светодиодная индикация |
| Звуковая сигнализация | Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП |
| Рабочие условия |
| Температура эксплуатации | 0°C ~ 40°C |
| Относительная влажность при эксплуатации | 0 ~ 95 % |
| Высота над уровнем моря | 0 ~ 3000 метров |
| Температура хранения | -25°C ~ +55°C |
| Высота хранения над уровнем моря | 0 ~ 10000 метров (рекомендованная) |
| Класс защиты | IP20 |
| Тепловыделение в режиме работы от электросети | 2775 BTU/час |
| Уровень шума | <, 55 дБ |
| Физические характеристики |
| Размер (Ш х Г х В), мм | 250х597х655 |
| Размер упаковки (Ш х Г х В), мм | 378x756x800 |
| Вес нетто, кг | 70 |
| Вес брутто, кг | 78 |
| Соответствие стандартам |
| Безопасность | ТР ТС 004/2011, МЭК 62040-1 |
| ЭМС | ТР ТС 020/2011, МЭК 62040-2
|
