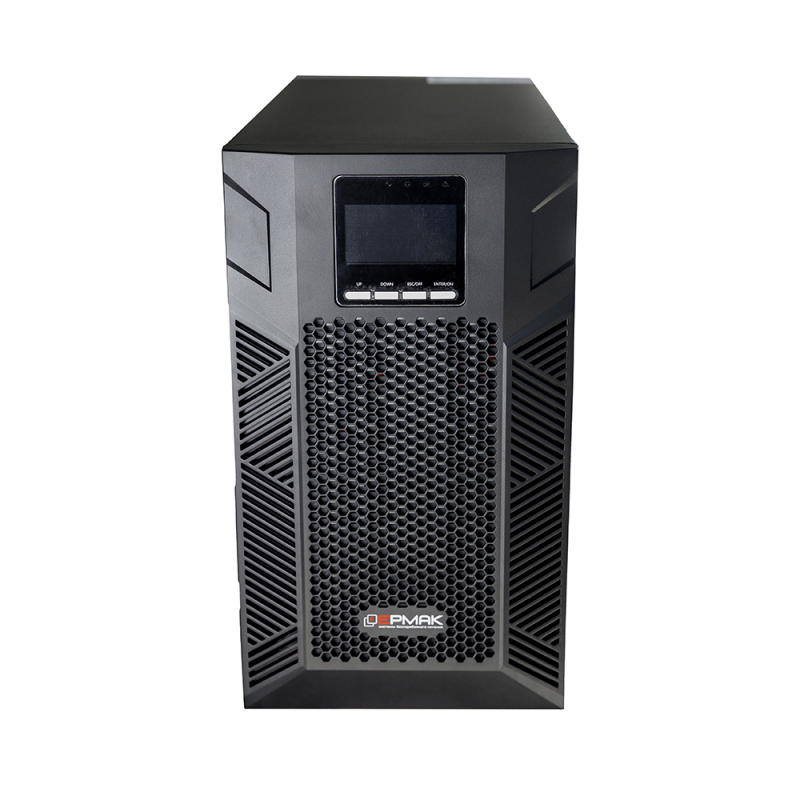

Online ИБП Российского производства ЕРМАК 220-220.2-192-Н мощностью 2000 ВА \ 2000 Вт (PF = 1) производится в напольном исполнении (Tower). Топология двойного преобразования обеспечивает потребителям наилучшую защиту от любых неполадок электросети: аварии, помехи, провалы, скачки и падения напряжения. Нулевое время переключения на работу от внутренних аккумуляторов (6 шт. х 12 В х 9 Ач) возможно благодаря топологии двойного преобразования (Online) с полным цифровым контролем. Интеллектуальное зарядное устройство мощностью 1.2 А отслеживает состояние батарей и заряжает их в несколько этапов, не допуская перезаряда, глубоких разрядов и перегрева. Также батареи поддерживают функцию горячей замены и холодного старта, что позволяет не прерывать работу питаемого оборудования во время их замены или аварийных ситуаций. ЕРМАК 220-220.2-192-Н производит самодиагностику при каждом запуске и в случае неполадок оповещает об этом на ЖК дисплее, светодиодами и звуковой сигнализацией. На задней панели расположены Евро-розетки (Schuko) и коммуникационные порты: RS232, USB, EPO, сухие контакты и SNMP. Скорость работы вентилятора системы активного охлаждения регулируется автоматически, шум от неё не превышает 50 дБ.
Возможно увеличение времени автономной работы источника благодаря подключению внешний батарейных модулей (см. вкладку “Аксессуары”).
Особенности ИБП СБП ЕРМAК 220-220.2-192-Н
Широкий диапазон входных напряжений:110 - 300В
Российское производство
Горячая замена АКБ
Максимальный зарядный ток до 12А
«Холодный» запуск
Самодиагностика при запуске ИБП
Возможность выбора входного напряжения: 220/230/240 В переменного тока
Применение ИБП СБП ЕРМAК 220-220.2-192-Н
Серверы и системы хранения данных
Банковский сектор
Сетевое и телеком оборудование
Системы хранения данных
Персональные компьютеры
Котельное оборудование
АСУТП оборудование
Технические характеристики ИБП СБП ЕРМAК 220-220.2-192-Н
| Входные параметры |
Мощность (ВА/Вт)
| 2000 / 2000 |
| Топология | двойное преобразование (онлайн) |
| Номинальное напряжение | 220/230/240 В переменное |
| Рабочее напряжение | 110 -130 В (с понижением мощности), 176 - 280 В (100% мощности) |
| Коэффициент мощности | 0.99 |
| Выходные параметры |
| Выходное напряжение | 220/230/240 В переменное |
| Коэффициент мощности | 1 |
| Регулировка напряжения | ±1% |
| Частота в линейном режиме | 46 - 54 Гц, ±1% от входной частоты |
| Частота в режиме от АКБ | 50±0.1% Гц |
| Коэффициент амплитуды (крест-фактор) | 3:1 |
| КНИ (THDv) | 3% при линейной нагрузке, 5% при нелинейной нагрузке
|
| Время переключения на АКБ | 0 мс |
| Время переключения на байпас | 4 мс |
| Форма волны | чистая синусоида |
| КПД | 90% |
| Параллельная работа | нет |
| Аккумуляторы |
| Напряжение АКБ | 72 |
Количество АКБ
| 6 х 9 Ач х 12 В |
| Максимальный ток заряда | 1.2 А |
| Стандартное время заряда | 4 часа (до 90% от полной ёмкости) |
| Разъёмы и индикация |
| Выходные разъёмы (резервное питание) | 3 Schuko CEE 7 |
| Коммуникационные порты | USB, RS-232, слот для сетевой и 'сухих' контактов карт, коннектор подключения батареи |
| Светодиодный дисплей | Сетевой режим, режим АКБ, ЭКО режим, режим байпаса, низкий заряд АКБ, перегрузка, общий сбой |
| ЖК дисплей | Входное напряжение, выходное напряжение, входная частота, выходная частота, процент нагрузки, напряжение АКБ, температура СБП, расчётное время поддержки АКБ |
| Звуковая сигнализация |
| Режим поддержки от АКБ | сигнал каждые 4 сек |
| Низкий заряд АКБ | сигнал каждую 1 сек |
| Перегрузка | сигнал каждые 0.5 сек |
| Общий сбой | непрерывный сигнал |
| Масса и габариты |
Размер (ШхГхВ), мм
| 191х460х337 |
| Вес, кг | 24.5 |
| Окружающая среда |
| Рабочая температура | от 0 до 40 °C |
| Температура хранения | от -25 до 55 °C |
| Относительная влажность | 20-95% при температуре от 0 до 40 °C без конденсации |
| Высота над уровнем моря | до 1500 м, с понижением мощности при >, 1500 м |
Уровень шума на расстоянии 1 м
| <, 50 дБ
|
| Дополнительные внешние батарейные блоки |
| Артикул | ЕРМАК ВВ-2-384-Н |
| Напряжение АКБ | 72 В |
| Количество АКБ | 12 шт. |
| Ёмкость и напряжение | 9 Ач, 12 В |
| Габариты (ШхГхВ), мм | 191х460х337 |
| Вес, кг | 38.5 |
| Окружающая среда |
| Рабочая температура | от 0 до 40 °C |
| Относительная влажность | 0-95% при температуре от 0 до 40 °C без конденсации |
| Опции |
| Сетевая карта SNMP для онлайн ИБП 1-10 кВА | ЕРМАК плата С |
| Карта 'сухих' контактов для онлайн ИБП 1-10 кВА (Dry Contact) | ЕРМАК плата К |
Время автономной работы ИБП СБП ЕРМAК 220-220.2-192-Н
| Мощность, Вт \ время, мин | 2000 | 1800 | 1600 | 1400 | 1200 | 1000 | 800 | 600 | 400 | 200 |
| ИБП без БМ | 6.5 | 7.5 | 9 | 10.5 | 11 | 13 | 17 | 24 | 37 | 73 |
| ИБП + 1 БМ | 20 | 22 | 25 | 29 | 33 | 39 | 55 | 73 | 110 | 220 |
ИБП + 2 БМ
| 33 | 37 | 41 | 48 | 55 | 66 | 92 | 122 | 183 | 300+ |
ИБП + 3 БМ
| 47 | 52 | 58 | 67 | 77 | 93 | 129 | 171 | 257 | - |
