| Конфигурация |

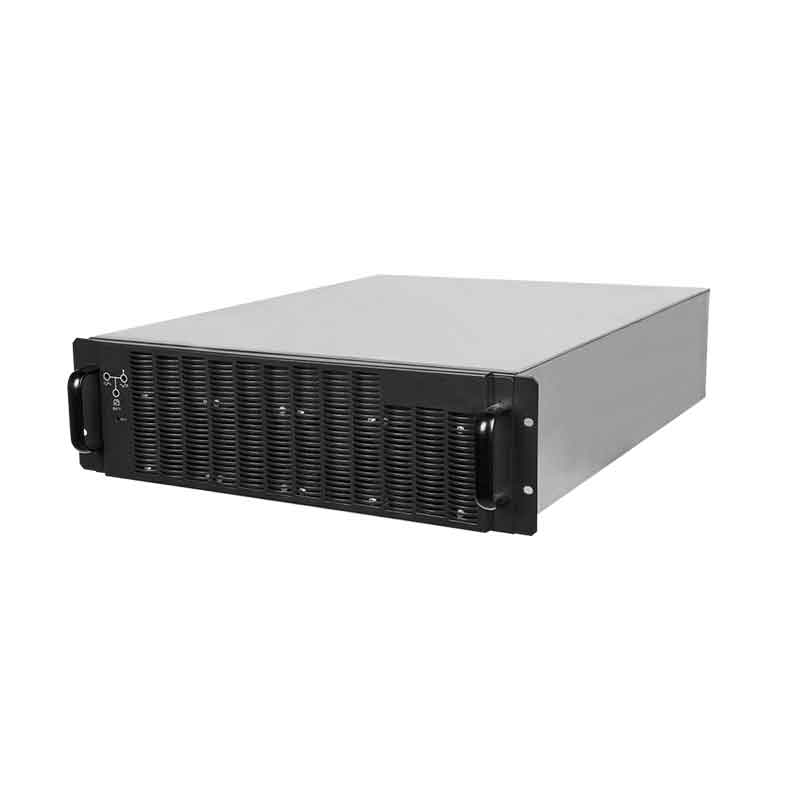

| Мощность (кВА / кВт) | Силовой модуль 20 кВА 20 / 18 |
| Вход |
Напряжение, В
| 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)
|
| Диапазон входного напряжения | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) |
Частота, Гц
| 50/60 |
Фактор мощности
| >,0,99 |
Диапазон рабочих частот, Гц
| 40 – 70 |
Коэффициент искажений на входе, THDi
| <,3%
|
| Выход |
| Напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)
|
Точность выходного напряжения
| ±1% (линейная нагрузка), ±1,5% (нелинейная нагрузка) |
Стабильность частоты на выходе, Гц
| ±0,1 |
| Коэффициент искажений на выходе, THD | <,2% (линейная нагрузка), <,5% (нелинейная нагрузка)
|
Фактор мощности
| 0,9 |
Крест-фактор
| 3:1 |
Допустимое отклонение по фазе
| 120±0,5° |
Перегрузочная способность
| нагрузка до 105% — длительное время работы, нагрузка от 105 до 110% — переход на байпас через 60 мин, нагрузка от 110 до 125% — переход на байпас через 10 мин, нагрузка от 125 до 150% — переход на байпас через 1 мин, нагрузка более 150% — переход на байпас через 200 мс
|
Ток короткого замыкания
| До 340% в течении 200мс
|
| Аккумуляторы |
| Напряжение батареи | ±480 В |
| Тип АКБ | Свинцово-кислотные, Ni-Cd, литий-ионные |
| Интеллектуальный заряд батарей (SBM) | Есть |
| Байпас |
| Напряжение на байпасе | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Допустимое напряжение | –20% ~ +20% при нагрузке 100% |
Перегрузочная способность байпаса
| Нагрузка 125% длительно. Нагрузка 130% в течении часа. Нагрузка 150% в течении 6 минут. Нагрузка более 1000% в течении 100мс.
|
| Общие параметры |
| Топология | Двойное преобразование (True double conversion)
|
КПД
| Нормальный режим: 95%, ECO-режим: 98% |
Старт на батареях («холодный старт»)
| есть |
Степень защиты
| до IP41 включительно |
Подключение кабелей
| Подвод снизу, клеммная колодка |
Рабочая температура, °С
| 0... +40 |
Температура хранения, °С
| –40... +70 |
Относительная влажность, %
| 0–95 (без образования конденсата) |
Уровень шума, дБ
| <,55 |
Тепловыделение, Ватт/час
| 899,42 |
Параллельная работа
| до 20 силовых модулей
|
| Управление |
Дисплей
| LCD+LED, сенсорный экран и кнопочная панель |
Интерфейсы управления
| RS-232, RS-485, SNMP-карта, EPO, сухие контакты |
Карта сетевого управления SNMP/ HTTP
| Опционально RMCARD205
|
Программное обеспечение
| PowerPanel® Business Edition |
| Дополнительно |
| Вес (кг) | 22.5 |
| Размеры (В*Ш*Г) (мм) | 134 х 440 х 590
|
