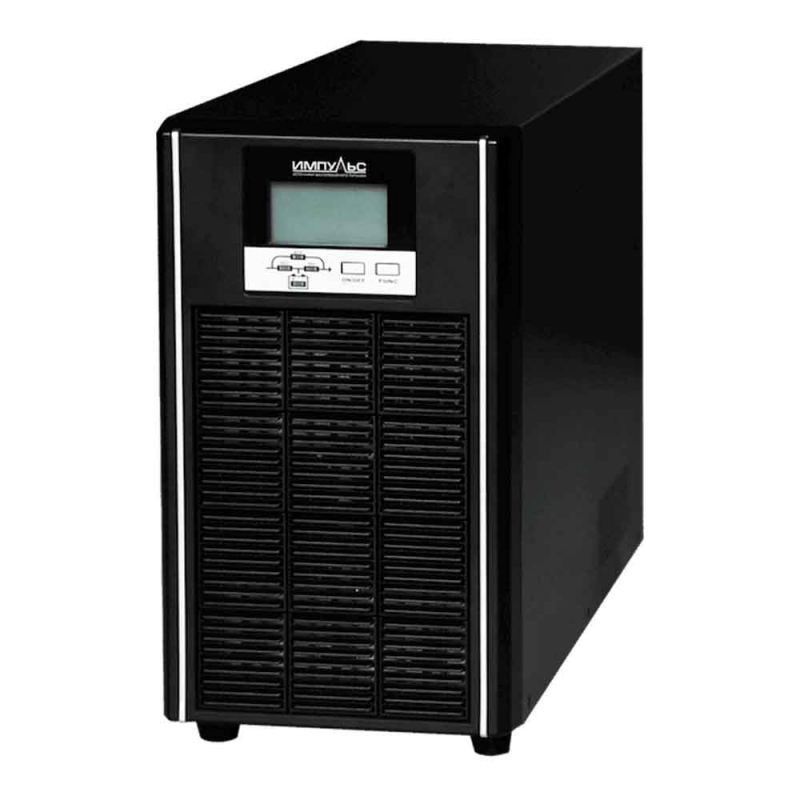

Однофазный Online ИБП ИМПУЛЬС ФОРА H 10000 производится в напольном исполнении (Tower) мощностью 10 кВА \ 10 кВт. Топология двойного преобразования обеспечивает наивысшую степень защиты подключаемого оборудования от любых неполадок сети. Высокая плотность мощности при небольших габаритах позволяет разместить источник бесперебойного питания даже в небольшом помещении. Онлайн ИБП ФОРА H 10000 предназначен для таких ответственных нагрузок как серверы, сетевое и телекоммуникационное оборудование, холодильные системы, малые предприятия, инженерные системы зданий и системы контроля. Бесперебойник обладает высокой отказоустойчивостью и надёжно защищает питаемое оборудование.
На передней панели компактного корпуса онлайн ИБП ИМПУЛЬС ФОРА H 10000 расположен удобный ЖК дисплей и светодиодная индикация. Они необходимы для отслеживания состояния оборудования, батарей и настройки параметров системы. Благодаря DSP процессору источник бесперебойного питания автоматически регулирует зарядный ток, напряжение, систему активного охлаждения, записывает форму напряжения в момент нештатных ситуаций. ФОРА H 10000 работает от внешних батарей: 16 шт. х 12 В х 9 Ач. Встроенное зарядное устройство мощностью 5А поддерживает аккумуляторы до 50 Ач.
ИМПУЛЬС ФОРА H 10000 поддерживает возможности масштабирования: как по мощности, так и по времени автономии. Параллельно можно подключить до 4 ИБП, продолжительность работы оборудования наращивается подключением внешних батарейных блоков. На случай перегрузки, перегрева и другой нештатной ситуации в однофазный источник бесперебойного питания установлен статический байпас: включается звуковой сигнал, нагрузка автоматически переводится на него и оборудование продолжает работать. Также ФОРА H 10000 поддерживает функцию «холодного» старта — запуск оборудования без напряжения сети (от аккумуляторов). Для расширения функционала предусмотрены следующие порты: RS232, SNMP, EPO, USB, «сухие» контакты, RS485.
Особенности ИБП ИМПУЛЬС ФОРА H 10000 ВА
Однофазный Online ИБП
PF = 1
Интеллектуальное управление батареями
Параллельная работа до 4 ИБП
Высокая плотность мощности
Полная защита от перенапряжений, КЗ и перегрева
Применение ИБП ИМПУЛЬС ФОРА H 10000 ВА
Серверное и сетевое оборудование
Телекоммуникации
Инженерные системы зданий
Холодильные и промышленные установки
Системы наблюдения и аварийного освещения
PLC контроллеры
Технические характеристики ИБП ИМПУЛЬС ФОРА 6010000 00 ВА
| Входные параметры |
Мощность (ВА/Вт)
| 10000 / 10000 |
| Частота, Гц | 40-70 Гц |
| Входная сеть | Однофазная (L+N+PE) |
| Входной коэффициент мощности | более 0.99 (полная нагрузка) |
| Напряжение | 176 - 288 В |
| Ток | 60 А макс. |
| Выходные параметры |
| Напряжение | 220/230/240 В |
| Ток | 45/43/42 А |
| Стабильность напряжения | ±1%
|
| Коэффициент мощности | 1 |
| Допустимое отклонение частоты | ±0.1 от номинальной
|
| Перегрузочная способность | 110% нагрузки: переключение на режим байпаса через 60 мин.
130% нагрузки: переключение на режим байпаса через 1 мин
150% нагрузки: переключение на режим байпаса через 0.5 мин. и отключение ИБП через 1 мин.
|
| Искажения | КНИ менее 1% при полной линейной нагрузке |
| Крест-фактор | 3:1 |
| Аккумуляторы |
| Напряжение | 192 В |
| Ток | 60 А макс. |
| Параметры температуры и окружа.зей стреды |
| Температура | 0°С ~ 40°С,
15°С-25°С для АКБ |
| Влажность | 0-95% (без конденсации) |
| Высота над уровнем моря | до 1 000 м |
| Температура хранения | 0°С-70°С |
| Масса и габариты |
Размер (ШхВхГ), мм
| 190х485х336 |
| Вес, кг | 16 |
Таблица времени автономной работы
| Количество БМ\ нагрузка | 1 кВт | 2 кВт | 3 кВт | 4 кВт | 5 кВт | 6 кВт | 7 кВт | 8 кВт | 9 кВт | 10 кВт |
| ИБП + 1 ВБМ | 60 | 25 | 16 | 10 | 6 | / | / | / | / | / |
| ИБП + 2 ВБМ | 180 | 60 | 30 | 24 | 20 | 16 | 13 | 10 | 8 | 7 |
| ИБП + 3 ВБМ | 240 | 120 | 60 | 40 | 28 | 23 | 20 | 18 | 16 | 15 |
| ИБП + 4 ВБМ | 360 | 180 | 110 | 60 | 42 | 30 | 26 | 23 | 21 | 20 |
| ИБП + 5 ВБМ | 480 | 210 | 150 | 90 | 60 | 46 | 37 | 28 | 25 | 22 |
