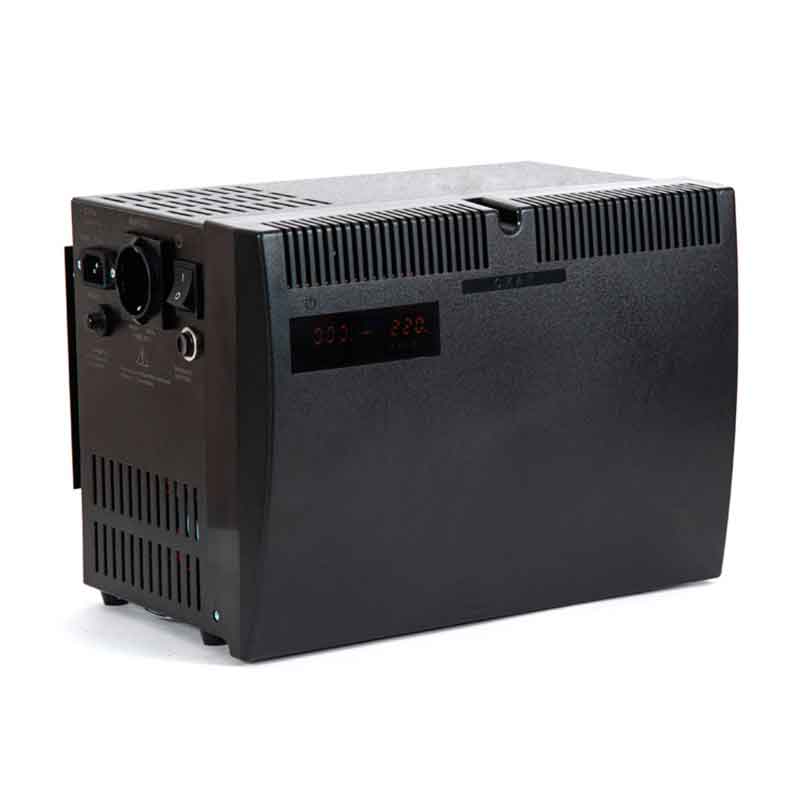

ИБП TEPLOCOM-500+40 мощностью 500 ВА \ 300 Вт предназначен для круглосуточного бесперебойного питания котельной автоматики, систем аварийного отключения газа, циркуляционных насосов и другого оборудования 220 В мощностью не более 500 ВА.
Линейно интерактивный (Line-interactive) TEPLOCOM-500+40 преобразует напряжение при помощи внутреннего инвертора и обеспечивает потребителей качественным током. При отключении сети происходит переключение на аккумуляторы. Это обеспечивает непрерывную работу ответственного оборудования. TEPLOCOM-500+40 предназначен для обеспечения непрерывной работы котлов, их автоматики и циркуляционных насосов систем отопления и ГВС.
Особенности ИБП TEPLOCOM-500+40
- Качественное питание напряжением 220В переменного тока до 500 ВА
- Чистая синусоида на выходе
- Защита от повышенного и пониженного напряжения
- Переход на АКБ не дольше 0.4 мс
- Заряд аккумуляторов
- Автоматический переход на работу от батарей
- Высокая точность стабилизации напряжения в обоих режимах
- Защита от коротких замыканий
- Подавление высоковольтных импульсов и помех
- Защита аккумуляторов от глубокого разряда и переполюсовки
- «Холодный» старт
- Возможность увеличения времени автономии
Teplocom TEPLOCOM-500+40 обеспечивает надёжную защиту не только для питаемого оборудования, но и для аккумуляторов. Они своевременно и правильно подзаряжаются, ИБП не допускает глубокого разряда батарей и защищает их от перегрузки. Если в сети отсутствует напряжение, то источник бесперебойного питания можно запустить от АКБ (функция «холодного» пуска).
Технические характеристики TEPLOCOM 500+40:
Номинальное входное напряжение (Uном), В
| 220 |
Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, режим «ОСНОВНОЙ», В
| 140...275 |
Диапазон допустимой частоты входного напряжения без перехода в режим «РЕЗЕРВ» (автоматическое определение входной частоты), Гц
| 45...55 |
Полная мощность, ВА
| 500 |
Активная мощность, Вт
| 300 |
Характеристики выходного напряжения в режиме «ОСНОВНОЙ»
| 195…240 В с частотой сети (45...55 Гц) |
Характеристики выходного напряжения в режиме «РЕЗЕРВ»
| 220 В ± 3%, 50 Гц ± 0,2% |
Форма выходного напряжения
| чистый синус |
Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более
| 3 |
КПД в режиме ОСНОВНОЙ при номинальной нагрузке, не менее, %
| 93 |
КПД в режиме РЕЗЕРВ при номинальной нагрузке, не менее, %
| 73 |
Мощность, потребляемая от сети при 100% нагрузке, не более, ВА
| 330 |
Мощность, потребляемая изделием от сети без нагрузки и полностью заряженной АКБ, ВА, не более
| 46 |
Тип АКБ
| герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
| Рекомендуемая ёмкость внутренних АКБ, Ач | 26-40 |
Рекомендуемая ёмкость внешних АКБ, Ач
| 26-200 |
| Количество АКБ, шт. | 1 |
Напряжение заряда АКБ, В
| 13,6 ± 0,3 |
Максимальный ток заряда АКБ, не более, А
| 10 |
Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В
| 10,9 ± 0,3
|
Габаритные размеры без упаковки (ШхГхВ), не более, мм
| 330х230х244 |
| Габаритные размеры в упаковке (ШхГхВ), не более, мм | 370х320х248
|
Масса, НЕТТО (БРУТТО), кг, не более
| 5,8 (6,2) |
Диапазон рабочих температур, °С
| от 0 до +40
|
Относительная влажность воздуха при +25°С, %, без конденсации, не более
| 90 |
Степень защиты оболочкой по ГОСТ 14254-96
| IP20 |
Разрядная таблица TEPLOCOM-500+40:
Ёмкость АКБ \ Нагрузка
| 100 ВА | 200 ВА | 300 ВА | 400 ВА | 500 ВА |
40 Ач
| 3 ч 40 мин | 1 ч 30 мин | 50 мин | 40 мин | 30 мин |
TEPLOCOM-500+40 разработан специально для работы с котельной автоматикой и учитывает все её особенности. Изделие компактное, бесшумное и безопасное, его можно эксплуатировать даже в жилом помещении. На передней панели предусмотрена световая индикация. Она отображает режим работы источника бесперебойного питания. Внутри размещён один свинцово-кислотный аккумулятор ёмкостью 40 Ач. Teplocom 500+40 может работать и от внешней батареи, её ёмкость не должна превышать 200 Ач. ВНИМАНИЕ! Запрещено включать ИБП, подключенный и к внешней и к внутренней батарее одновременно.
Применение ИБП TEPLOCOM-500+40
- Фазонесависимые котлы
- Насосы отопления
- Котельная автоматика
Эксплуатация и безопасность
Источник бесперебойного питания TEPLOCOM-500+40 подключается к сети и АКБ, работа с таким оборудованием опасна. Поэтому до монтажа, обслуживания, ремонта и демонтажа допускается только квалифицированный специально обученный персонал, обеспеченный всеми необходимыми средствами индивидуальной защиты.
Провода, подводящие сетевое напряжение должны иметь двойную изоляцию и сечение не менее 0.75 мм2. Не допускается наличия в воздухе токопроводящей пыли, паров и агрессивных веществ. Клеммы внешних аккумуляторов должны быть защищены изоляцией. Рекомендуется эксплуатировать ИБП при температуре от -10 до +40 °С. Относительная влажность не должна превышать 80% при +25 °С
ВНИМАНИЕ! Подключаются либо внутренние, либо внешние АКБ. Их одновременное подключение категорически запрещено. Это опасно.
