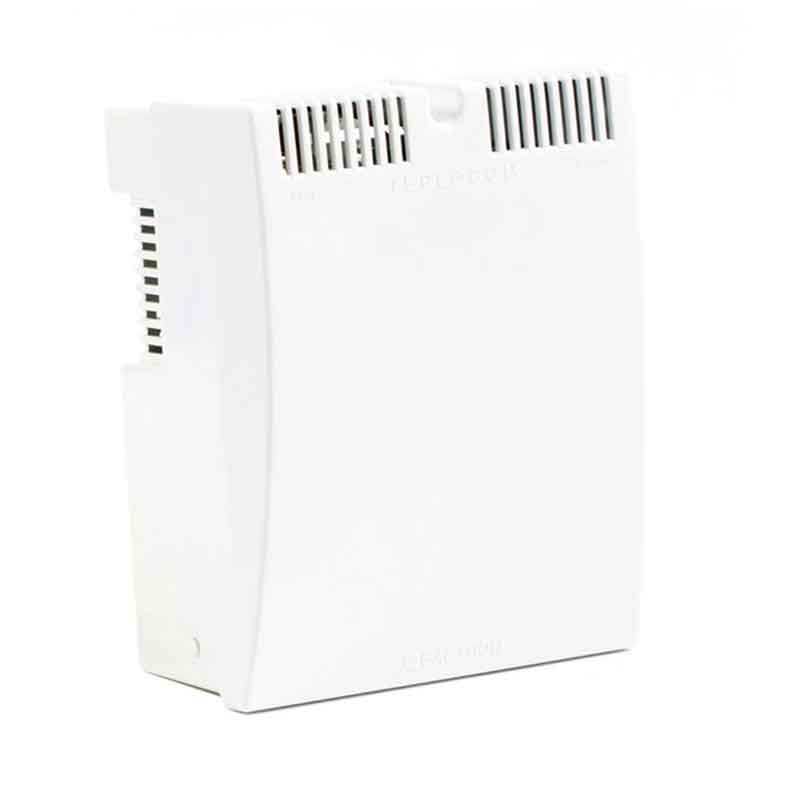

ИБП TEPLOCOM-50+ мощностью 50 ВА \ 40 Вт предназначен для круглосуточного бесперебойного питания котельной автоматики, систем аварийного отключения газа, циркуляционных насосов и другого оборудования 220 В мощностью не более 50 ВА. Источник бесперебойного питания работает от внешних свинцово-кислотных аккумуляторов, они в комплект изделия не входят.
Топология двойного преобразования (online ИБП) обеспечивает высокое качество тока на выходе, решает все возможные проблемы сети и обеспечивает моментальное переключение на аккумуляторы. Это защищает автоматику от зависания, а системы защиты от ложных срабатываний.
Особенности ИБП TEPLOCOM-50+
- Нагрузка до 50 ВА, 220В, 50 Гц,
- Заряд АКБ
- Переход на батареи без задержки
- Защита аккумуляторов от глубокого разряда
- Световая индикация
- «Холодный» старт
Teplocom TEPLOCOM-50+ обеспечивает надёжную защиту не только для питаемого оборудования, но и для аккумуляторов. Они своевременно и правильно подзаряжаются, ИБП не допускает глубокого разряда батарей и защищает их от перегрузки. Если в сети отсутствует напряжение, то источник бесперебойного питания можно запустить от АКБ (функция «холодного» пуска).
Технические характеристики TEPLOCOM 50+:
| Максимальная мощность полная, ВА | 50 |
Максимальная мощность активная, Вт
| 40 |
| Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В | 180...250 |
Характеристики выходного напряжения в режиме «РЕЗЕРВ» (питание от АКБ)
| 220В+10%...220В-15%, 50Гц±1% |
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более
| 5 |
Переключение из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» (питание от АКБ), с
| 0 |
Напряжение АКБ, при котором происходит автоматическое отключение питания нагрузки в режиме «РЕЗЕРВ», В
| 10,5...11 |
Тип АКБ
| герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
|
Рекомендуемая ёмкость АКБ, Ач
| 7 |
Количество АКБ, шт.
| 1 |
Ток заряда АКБ, А, не более
| 0,5 |
Габаритные размеры без упаковки ШхГхВ, не более, мм
| 170х105х210 |
Габаритные размеры в упаковке ШхГхВ, не более, мм
| 230х110х225 |
Масса, НЕТТО (БРУТТО), кг, не более
| 1,0 (1,2) |
Диапазон рабочих температур, °С
| -10…+40 |
| Степень защиты оболочкой по ГОСТ 14254-96 | IP20
|
Содержание драгоценных металлов и камней
| нет |
Разрядная таблица TEPLOCOM-50+:
Ёмкость АКБ \ Нагрузка
| 50 ВА |
| 1.2 Ач | 10 мин |
| 7 Ач | 1 ч |
| 12 Ач | 2 ч |
| 17 Ач | 3 ч |
| 26 Ач | 4 ч |
TEPLOCOM-50+ разработан специально для работы с котельной автоматикой и учитывает все её особенности. Изделие компактное, бесшумное и безопасное, его можно эксплуатировать даже в жилом помещении. На передней панели предусмотрена световая индикация. Она отображает режим работы источника бесперебойного питания.
Применение ИБП TEPLOCOM-50+
- Котельная автоматика
- Системы САОГ
- Другое оборудование 220В до 50 ВА
Эксплуатация и безопасность
Источник бесперебойного питания TEPLOCOM-50+ подключается к сети и АКБ, работа с таким оборудованием опасна. Поэтому до монтажа, обслуживания, ремонта и демонтажа допускается только квалифицированный специально обученный персонал, обеспеченный всеми необходимыми средствами индивидуальной защиты.
Провода, подводящие сетевое напряжение должны иметь двойную изоляцию и сечение не менее 0.75 мм2. Не допускается наличия в воздухе токопроводящей пыли, паров и агрессивных веществ. Клеммы внешних аккумуляторов должны быть защищены изоляцией. Рекомендуется эксплуатировать ИБП при температуре от -10 до +40 °С. Относительная влажность не должна превышать 80% при +25 °С
ВНИМАНИЕ! Подключаются либо внутренние, либо внешние АКБ. Их одновременное подключение категорически запрещено. Это опасно.
