ИБП TEPLOCOM-300 мощностью 300 ВА \ 200 Вт предназначен для круглосуточного бесперебойного питания котельной автоматики, систем аварийного отключения газа, циркуляционных насосов и другого оборудования 220 В мощностью не более 500 ВА. Источник бесперебойного питания работает от внешних свинцово-кислотных аккумуляторов, они в комплект изделия не входят.
Offline ИБП Teplocom-300 представляет из себя простое но надёжное устройство, выдающее на выходе аппроксимированную синусоиду. Этого достаточно для обеспечения качественного электропитания простых потребителей, таких как котлы и насосы. Встроенный инвертор срабатывает при отклонении напряжения сети от нормы. Автоматика переключает режим из ОСНОВНОЙ в РЕЗЕРВ. Таким образом при небольшом времени переключения (0,3 с и менее) потребители получают качественное питание от аккумуляторов.
Особенности ИБП TEPLOCOM-300
- Качественное питание 220В, 50 Гц до 300 ВА
- Синусоидальная форма напряжения на выходе
- Подзарядка АКБ
- Переход из режима ОСНОВНОЙ в режим РЕЗЕРВ не более 1 с
- Защита АКБ от глубокого разряда
- Световая индикация режима работы
- «Холодный» пуск
Teplocom TEPLOCOM-300 обеспечивает надёжную защиту не только для питаемого оборудования, но и для аккумуляторов. Они своевременно и правильно подзаряжаются, ИБП не допускает глубокого разряда батарей и защищает их от перегрузки. Если в сети отсутствует напряжение, то источник бесперебойного питания можно запустить от АКБ (функция «холодного» пуска).
Технические характеристики TEPLOCOM 300:
Номинальная мощность полная ВА
| 300 |
Номинальная мощность активная Вт
| 200 |
| Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, В | 180±5…245±5
50 Гц±5%
|
Характеристики выходного напряжения в режиме «РЕЗЕРВ» (питание от АКБ)
| 220 В±10%, 50 Гц±1% |
Форма выходного напряжения
| синусоидальная |
КПД при номинальной нагрузке, %, более
| 82 |
Максимальный коэффициент пиковой импульсной нагрузки
| 3:1 |
Время переключения из режима от сети («ОСНОВНОЙ») в режим питания от АКБ («РЕЗЕРВ»), с
| 1 |
Ток заряда АКБ, не более А
| 3,5 |
Величина напряжения на клеммах колодки для подключения внешней АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В
| 10,5...11 |
Мощность, потребляемая от сети, не более, ВА
| 350 |
Тип АКБ
| Герметичные, необслуживаемые, свинцово-кислотные |
| Габариты (ШхГхВ), мм | 445х195х97
|
Масса, нетто (брутто) кг, не более
| 3,5 (3,9) |
| Температура хранения | -15°С…+40 °С
|
Разрядная таблица TEPLOCOM-300:
| Ёмкость \ Нагрузка | 100 ВА | 150 ВА | 200 ВА | 250 ВА | 300 ВА | 600 ВА |
| 26 Ач | 4,5...7,5
| 3...5 | 2...3,5 | 1,5...2
| 1...1,5 | 2...3,5 |
40 Ач
| 7...12
| 4...6,5 | 3...5 | 2...3,5
| 1,5...2,5 | 2,5...4,5 |
65 Ач
| 14...23
| 8...13 | 5...9 | 4...6,5
| 3,5...5,5 | 5...8,5 |
100 Ач
| 21...34,5 | 12...19,5 | 7,5...13,5
| 6...10 | 5,5...8,5 | 7...11,5 |

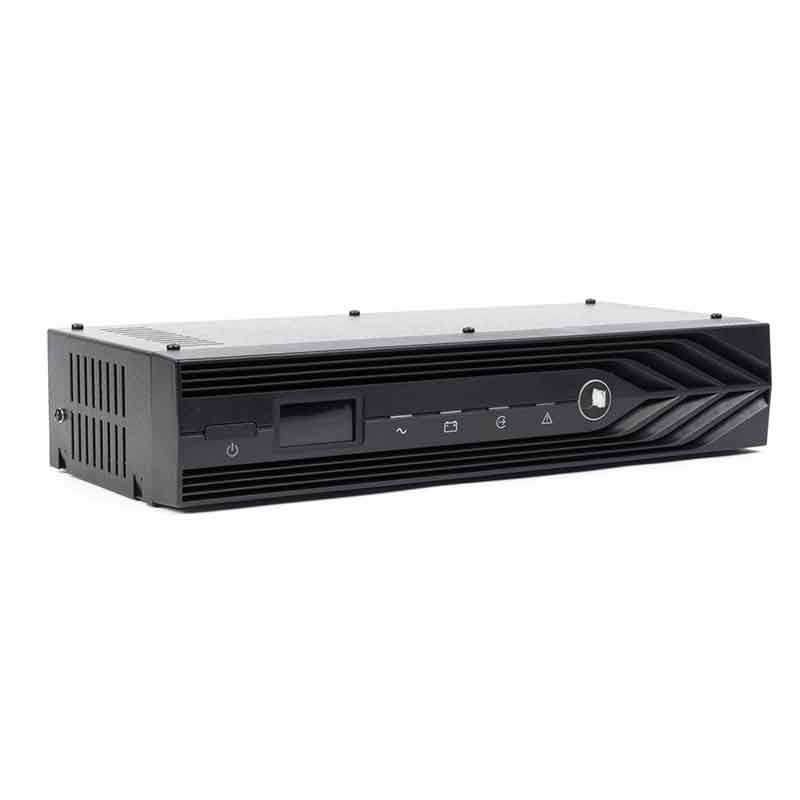

TEPLOCOM-300 разработан специально для работы с котельной автоматикой и учитывает все её особенности. Изделие компактное, бесшумное и безопасное, его можно эксплуатировать даже в жилом помещении. На передней панели предусмотрена световая индикация. Она отображает режим работы источника бесперебойного питания.
Применение ИБП TEPLOCOM-300
- Циркуляционные насосы
- Системы теплоснабжения
- Электроприводы
- Электроклапаны
Эксплуатация и безопасность
Источник бесперебойного питания TEPLOCOM-300 подключается к сети и АКБ, работа с таким оборудованием опасна. Поэтому до монтажа, обслуживания, ремонта и демонтажа допускается только квалифицированный специально обученный персонал, обеспеченный всеми необходимыми средствами индивидуальной защиты.
Провода, подводящие сетевое напряжение должны иметь двойную изоляцию и сечение не менее 0.75 мм2. Не допускается наличия в воздухе токопроводящей пыли, паров и агрессивных веществ. Клеммы внешних аккумуляторов должны быть защищены изоляцией. Рекомендуется эксплуатировать ИБП при температуре от -10 до +40 °С. Относительная влажность не должна превышать 80% при +25 °С
ВНИМАНИЕ! Подключаются либо внутренние, либо внешние АКБ. Их одновременное подключение категорически запрещено. Это опасно.
