ИБП TEPLOCOM-250+26 мощностью 250 ВА \ 200 Вт предназначен для круглосуточного бесперебойного питания котельной автоматики, систем аварийного отключения газа, циркуляционных насосов и другого оборудования 220 В мощностью не более 250 ВА.
Offline ИБП Teplocom-250+26 представляет из себя простое но надёжное устройство, выдающее на выходе аппроксимированную синусоиду. Этого достаточно для обеспечения качественного электропитания простых потребителей, таких как котлы и насосы. Встроенный инвертор срабатывает при отклонении напряжения сети от нормы. Автоматика переключает режим из ОСНОВНОЙ в РЕЗЕРВ. Таким образом при небольшом времени переключения (0,3 с и менее) потребители получают качественное питание от аккумуляторов.
Особенности ИБП TEPLOCOM-250+26
- Питание нагрузки 220В до 250 ВА
- Защита от повышенного и пониженного напряжения
- Время перехода из режима ОСНОВНОЙ в режим РЕЗЕРВ не более 0.3 мс
- Защита от короткого замыкания при помощи плавкого предохранителя
- Защита АКБ от глубокого разряда
- Защита от перегрузки
- Световая индикация
Teplocom TEPLOCOM-250+26 обеспечивает надёжную защиту не только для питаемого оборудования, но и для аккумуляторов. Они своевременно и правильно подзаряжаются, ИБП не допускает глубокого разряда батарей и защищает их от перегрузки. Если в сети отсутствует напряжение, то источник бесперебойного питания можно запустить от АКБ (функция «холодного» пуска).
Технические характеристики TEPLOCOM 250+26:
| Максимальная мощность полная, ВА | 250 |
Максимальная мощность активная, Вт
| 200 |
| Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В | 0...265 |
Диапазон напряжения питающей сети без перехода на питание от АКБ при 100% нагрузки, режим «ОСНОВНОЙ», В
| 185...245 |
Характеристики выходного напряжения в режиме «РЕЗЕРВ» (питание от АКБ)
| 220В+10%...220В-15%, 50Гц±1% |
Форма выходного напряжения
| синус |
Максимальный коэффициент пиковой импульсной нагрузки
| 3:1 |
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более
| 10 |
Время переключения из режима питания от сети («ОСНОВНОЙ») в режим питания от АКБ («РЕЗЕРВ»), с, не более
| 0,2...0,3 |
Напряжение АКБ, при котором происходит автоматическое отключение питания нагрузки в режиме «РЕЗЕРВ», В
| 10,5...11 |
Тип АКБ
| герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
|
Рекомендуемая ёмкость АКБ, Ач
| 17-40 |
Количество АКБ, шт.
| 1 |
Ток заряда АКБ, А, не более
| 1,3 |
Прерывистый цикл резерва время работы изделия после перехода в режим «РЕЗЕРВ», мин.
| 3 |
Прерывистый цикл резерва время паузы, мин.
| 30 |
Прерывистый цикл резерва время работы изделия между паузами, мин.
| 15 |
Габаритные размеры без упаковки ШхГхВ, не более, мм
| 333х230х246 |
Габаритные размеры в упаковке ШхГхВ, не более, мм
| 370х320х248 |
Масса, НЕТТО (БРУТТО), кг, не более
| 3,8 (4,2) |
Диапазон рабочих температур, °С
| -10…+40 |
| Степень защиты оболочкой по ГОСТ 14254-96 | IP20
|
Относительная влажность воздуха при +25 °С, %, не более
| 80 |
Разрядная таблица TEPLOCOM-250+26:
Режим
| Непрерывный резерв, час | Прерывистый резерв, час |
| Ёмкость АКБ, Ач | 17 | 26 | 40 | 17 | 26 | 40 |
| Котёл с открытой камерой сгорания | 3,2...5,6 | 3,7...6,5 | 5,8...10 | 5,6...8,4 | 6,5...10 | 10...15 |
| Котёл с закрытой камерой сгорания | 1,6...2,8 | 2,4...4,2 | 3,2...5,6 | 2,8...4,2 | 4,2...6,3 | 5,6...8,4 |

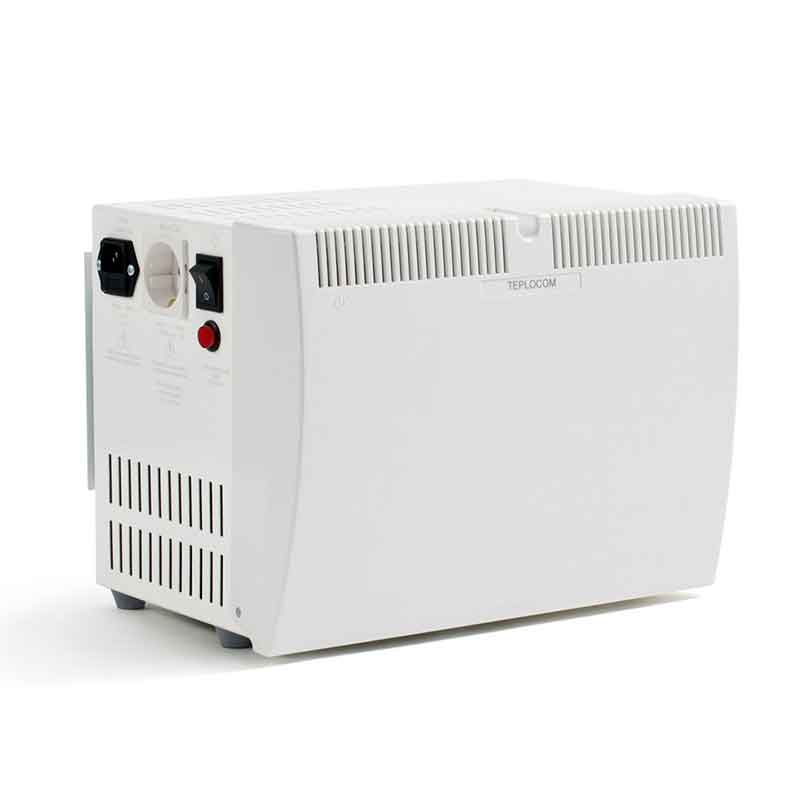

TEPLOCOM-250+26 разработан специально для работы с котельной автоматикой и учитывает все её особенности. Изделие компактное, бесшумное и безопасное, его можно эксплуатировать даже в жилом помещении. На передней панели предусмотрена световая индикация. Она отображает режим работы источника бесперебойного питания. Внутри размещён один свинцово-кислотный аккумулятор ёмкостью 26 Ач. Teplocom 250+26 может работать и от внешней батареи, её ёмкость не должна превышать 40 Ач. ВНИМАНИЕ! Запрещено включать ИБП, подключенный и к внешней и к внутренней батарее одновременно.
Применение ИБП TEPLOCOM-250+26
- Циркуляционные насосы
- Системы теплоснабжения
- Электроприводы
- Электроклапаны
Эксплуатация и безопасность
Источник бесперебойного питания TEPLOCOM-250+26 подключается к сети и АКБ, работа с таким оборудованием опасна. Поэтому до монтажа, обслуживания, ремонта и демонтажа допускается только квалифицированный специально обученный персонал, обеспеченный всеми необходимыми средствами индивидуальной защиты.
Провода, подводящие сетевое напряжение должны иметь двойную изоляцию и сечение не менее 0.75 мм2. Не допускается наличия в воздухе токопроводящей пыли, паров и агрессивных веществ. Клеммы внешних аккумуляторов должны быть защищены изоляцией. Рекомендуется эксплуатировать ИБП при температуре от -10 до +40 °С. Относительная влажность не должна превышать 80% при +25 °С
ВНИМАНИЕ! Подключаются либо внутренние, либо внешние АКБ. Их одновременное подключение категорически запрещено. Это опасно.
