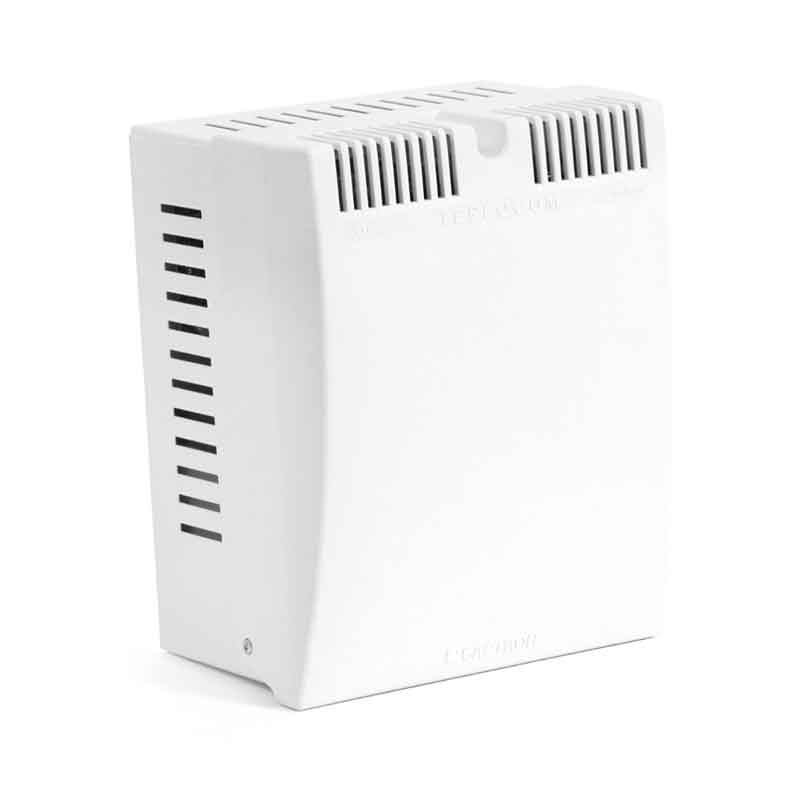

ИБП TEPLOCOM-100+ мощностью 100 ВА \ 80 Вт предназначен для круглосуточного бесперебойного питания котельной автоматики, систем аварийного отключения газа, циркуляционных насосов и другого оборудования 220 В мощностью не более 500 ВА. Источник бесперебойного питания работает от внешних свинцово-кислотных аккумуляторов, они в комплект изделия не входят.
Offline ИБП Teplocom-100+ представляет из себя простое но надёжное устройство, выдающее на выходе аппроксимированную синусоиду. Этого достаточно для обеспечения качественного электропитания простых потребителей, таких как котлы и насосы. Встроенный инвертор срабатывает при отклонении напряжения сети от нормы. Автоматика переключает режим из ОСНОВНОЙ в РЕЗЕРВ. Таким образом при небольшом времени переключения (0,3 с и менее) потребители получают качественное питание от аккумуляторов.
Особенности ИБП TEPLOCOM-100+
- Качественное питание 220В, 50 Гц до 100 ВА
- Синусоидальная форма напряжения на выходе
- Подзарядка АКБ
- Переход из режима ОСНОВНОЙ в режим РЕЗЕРВ не более 1 с
- Защита АКБ от глубокого разряда
- Световая индикация режима работы
- «Холодный» пуск
Teplocom TEPLOCOM-100+ обеспечивает надёжную защиту не только для питаемого оборудования, но и для аккумуляторов. Они своевременно и правильно подзаряжаются, ИБП не допускает глубокого разряда батарей и защищает их от перегрузки. Если в сети отсутствует напряжение, то источник бесперебойного питания можно запустить от АКБ (функция «холодного» пуска).
Технические характеристики TEPLOCOM 100+:
| Максимальная мощность полная, ВА | 100 |
Максимальная мощность активная, Вт
| 80 |
| Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В | 185...242 |
Характеристики выходного напряжения в режиме «РЕЗЕРВ» (питание от АКБ)
| 220В+10%...220В-15%, 50Гц±1% |
Форма выходного напряжения
| синус |
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более
| 15 |
Переключение из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» (питание от АКБ), с
| 1 |
Напряжение АКБ, при котором происходит автоматическое отключение питания нагрузки в режиме «РЕЗЕРВ», В
| 10,5...11 |
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более
| 10 |
Тип АКБ
| герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
|
Рекомендуемая ёмкость АКБ, Ач
| 12 |
Количество АКБ, шт.
| 1 |
Ток заряда АКБ, А, не более
| 1,2 |
Габаритные размеры без упаковки ШхГхВ, не более, мм
| 170х136х210 |
Габаритные размеры в упаковке ШхГхВ, не более, мм
| 175х140х215 |
Масса, НЕТТО (БРУТТО), кг, не более
| 1,4 (1,6) |
Диапазон рабочих температур, °С
| -10…+40 |
| Степень защиты оболочкой по ГОСТ 14254-96 | IP20
|
Содержание драгоценных металлов и камней
| нет |
Разрядная таблица TEPLOCOM-100+:
| Ёмкость \ Нагрузка | 50 ВА | 100 ВА |
| 7 Ач | 1 ч | 30 мин |
| 12 Ач | 2 ч | 1 ч |
| 17 Ач | 3 ч | 1 ч 30 мин |
| 26 Ач | 4 ч | 2 ч 20 мин |
| 40 Ач | 7 ч | 3 ч 40 мин |
TEPLOCOM-100+ разработан специально для работы с котельной автоматикой и учитывает все её особенности. Изделие компактное, бесшумное и безопасное, его можно эксплуатировать даже в жилом помещении. На передней панели предусмотрена световая индикация. Она отображает режим работы источника бесперебойного питания.
Применение ИБП TEPLOCOM-100+
- Циркуляционные насосы
- Системы теплоснабжения
- Электроприводы
- Электроклапаны
Эксплуатация и безопасность
Источник бесперебойного питания TEPLOCOM-100+ подключается к сети и АКБ, работа с таким оборудованием опасна. Поэтому до монтажа, обслуживания, ремонта и демонтажа допускается только квалифицированный специально обученный персонал, обеспеченный всеми необходимыми средствами индивидуальной защиты.
Провода, подводящие сетевое напряжение должны иметь двойную изоляцию и сечение не менее 0.75 мм2. Не допускается наличия в воздухе токопроводящей пыли, паров и агрессивных веществ. Клеммы внешних аккумуляторов должны быть защищены изоляцией. Рекомендуется эксплуатировать ИБП при температуре от -10 до +40 °С. Относительная влажность не должна превышать 80% при +25 °С
ВНИМАНИЕ! Подключаются либо внутренние, либо внешние АКБ. Их одновременное подключение категорически запрещено. Это опасно.
