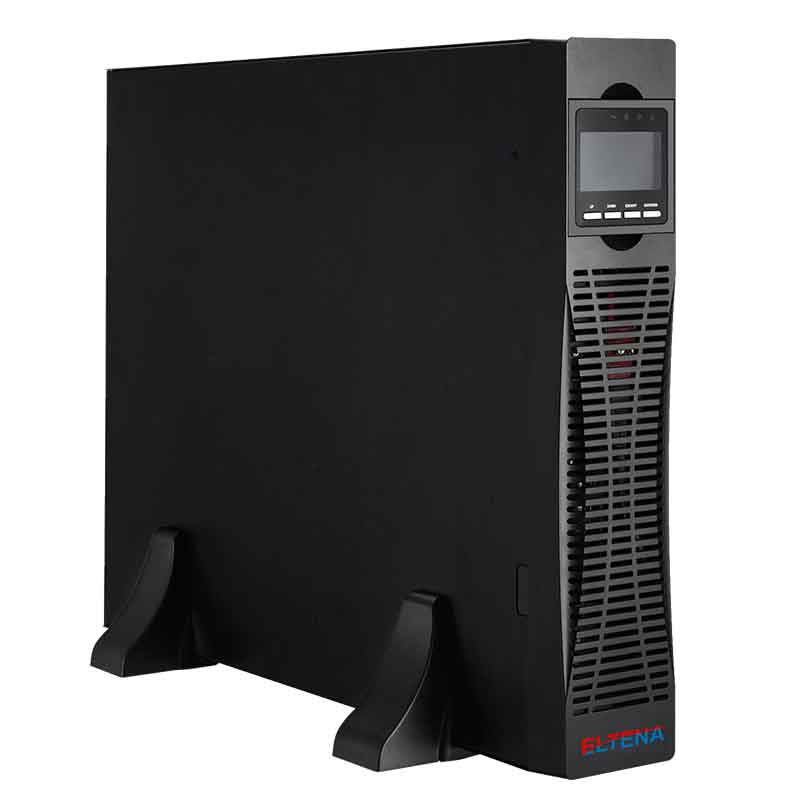

Однофазный Online ИБП ELTENA Monolith V 10000RT2U производится мощностью 10 кВА \ 10 кВт (выходной коэффициент мощности = 1) в универсальном форм-факторе Rack/Tower) что позволяет монтировать его в шкаф, стойку или в вертикальном положении на специальные ножки (монтажные рельсы приобретаются отдельно). Высокая степень защиты подключаемого оборудования обеспечивается двойным преобразованием напряжения. Благодаря этому к ELTENA Monolith V 10000RT2U можно подключать даже самое требовательное к качеству тока оборудование. Выводы выполнены в виде клеммной колодки. Однофазный онлайн ИБП подходит для серверов, телекоммуникационного оборудования, узлов АСУ ТП, небольших ЦОД, офисов и рабочих станций.
Однофазный источник бесперебойного питания ELTENA Monolith V 10000RT2U работает от внещних свинцово-кислотных батарейных блоков (смотрите вкладку “Аксессуары”). На передней панели расположен удобный поворотный дисплей, индикаторы и кнопки для управления ИБП. На задней панели предусмотрены слоты для RS-232, USB, SNMP-карт / «сухих» контактов, что позволяет существенно расширить функционал онлайн ИБП, в том числе дистанционно отслеживать состояние оборудования и управлять им при помощи стандартного ПК с браузером и выходом в интернет. Там же расположена система активного охлаждения, уровень шума на расстоянии 1м не превышает 58 дБ.
Особенности:
Online ИБП (двойное преобразование)
Нулевое время переключения на батареи
Выходной коэффициент мощности = 1
«Горячая» замена батарей
Универсальный форм-фактор
Увеличение времени автономии
Применение:
Серверы
Телекоммуникации
АСУ ТП
Системы видеонаблюдения
Рабочие станции
ЦОД
Офисное оборудование
| Основные характеристики |
Мощность, ВА/Вт
| 10000/10000 |
Выходной сигнал
| Чистый синус |
| Входные параметры |
Диапазон напряжения
| 110 – 286В |
Диапазон частоты
| 40 – 70Гц |
Коэффициент мощности
| >,0.99 при номинальном напряжении, активной нагрузке |
Конфигурация входного напряжения
| Однофазная, трех-проводная сеть(фаза, нейтраль, «земля»)
|
Совместим с генератором
| Да |
КНИ вх. тока
| 3% при полностью активной нагрузке, 5% при реактивной нагрузке
|
| Выходные характеристики |
| Выводы | Клеммная колодка |
Напряжение
| 220/230/240 В (устанавливается пользователем) |
Стабильность напряжения
| ±1% |
| Частота | 50 Гц ± 0,1Гц или 60 Гц ± 0,1Гц
|
Перегрузочная способность
| 105-110% : выключение через 10 минут в батарейном режиме или переход на Байпас при корректном входном напряжении 110-130% : выключение через 1 минуту в батарейном режиме или переход на Байпас при корректном входном напряжении >,130% : мгновенное выключение (<, 200мс) в батарейном режиме или переход на Байпас при корректном входном напряжении |
Крест-фактор
| 3:1
|
| КНИ | 2% при полностью активной нагрузке, 5% при реактивной нагрузке
|
Время переключения Сеть - АКБ
| 0 мс
|
Время переключения Инвертор - Байпас
| 0 мс (в синхронизированном режиме) <,15 мс (в не синхронизированном режиме)
|
| КПД |
От входной сети
| 92% |
От АКБ
| 90% |
| Аккумуляторы |
Тип АКБ
| Внешние AGM VRLA |
| Количество АКБ | 16/18/20шт. (настраивается)
|
Максимальный зарядный ток
| 1-10 А (настраивается) |
| Ёмкость АКБ | 9 Ач |
| Массогабаритные характеристики |
Ш х Д х В (мм)
| 440х625х87 |
Вес (кг)
| 18 |
| Параметры окружающей среды |
Влажность
| 0-90% (без конденсата) |
| Температура | 0 - 40°С
|
Шум
| <,55dBA (на расстоянии 1 м)
|
| Управление и безопасность |
Интерфейс
| RS-232, USB, слот для SNMP-карт / «сухих» контактов
|
RS-232 или USB
| OS Windows 2000/2003/XP/Vista/7/8, Linux, Unix, Mac |
| SNMP (опция) | SNMP-менеджер, WEB-браузер
|
| Стандарты |
Безопасность
| IEC/EN620401,IEC/EN609501 |
| ЭМС | IEC/EN620402,IEC6100042,IEC6100043,IEC610004 4,IEC6100045,IEC6100046,IEC6100048
|
| Защите корпуса | IP20
|
Таблица времени автономной работы
| Количество ВБМ \ Нагрузка (час-мин) | 100% | 75% | 50% | 25% |
| ИБП + 1 х BFR240-9V | 0-05 | 0-08 | 0-15 | 0-40 |
ИБП + 2 х BFR240-9V
| 0-14 | 0-21 | 0-35 | 1-30 |
ИБП + 3 х BFR240-9V
| 0-24 | 0-35 | 1-12 | 2-30 |
ИБП + 4 х BFR240-9V
| 0-35 | 0-55 | 1-30 | 3-30 |
