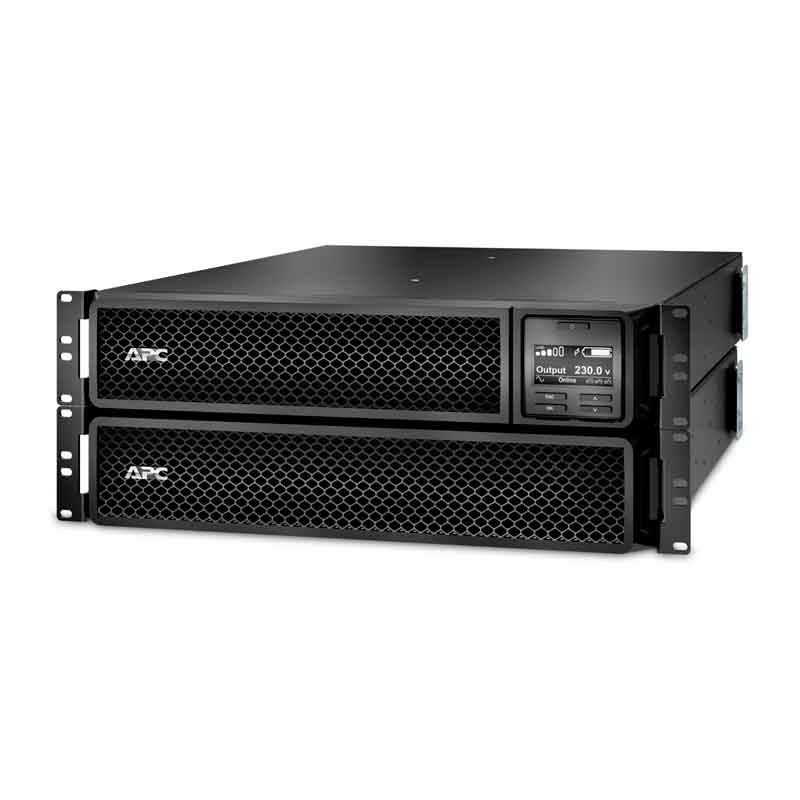

Однофазный ИБП APC Smart-UPS On-Line SRT2200RMXLI выпускается в универсальном исполнении: можно установить вертикально на пол или в 19 дюймовую стойку (поставляются отдельно). Мощность источника бесперебойного питания составляет 1.98 кВт / 2.2 кВА (Pf=0.9). Благодаря технологии двойного преобразования энергии на выходе ИБП выдаёт чистую синусоиду (в т.ч при работе от батарей). Это позволяет гарантировать качественное электроснабжение даже чувствительному оборудованию. Возможность подключения различных карт управления и датчиков (см. Аксессуары) обеспечивают широкие возможности управления и мониторинга источника.
В случае перегрузки или неисправности APC Smart-UPS On-Line SRT2200RMXLI, выявленной во время самодиагностики, нагрузка переводится на питание от сети. Источник бесперебойного питания SRT2200RMXLI комплектуется сетевой картой. Она позволяет дистанционно при помощи компьютера отслеживать и регулировать состояние ИБП. На экран выводится информация об ошибках, заряде батарей, нагрузке и так далее. Это позволяет оперативно реагировать на аварийные ситуации и отслеживать общее состояние системы.
Источник поставляется со встроенными свинцово-кислотными аккумуляторами. Они обеспечивают 34 минуты автономной работы при нагрузке 400 Вт. Этого времени должно хватить на устранение неполадок или комфортного завершение работы. Периодически APC SRT2200RMXLI проводит самодиагностику, в том числе выявляет батареи, требующие замены. Умная зарядка не позволит аккумуляторам недозарядиться или перезарядиться, что положительно сказывается на их сроке эксплуатации.
На передней панели расположен небольшой информативный ЖК-дисплей и кнопки для управления SRT2200RMXLI. Для оповещения об отключении питания и ошибках предусмотрена звуковая сигнализация. Подробно ознакомиться с назначением кнопок управление, информацией с ЖК-дисплея, сигналами ИБП и кодами ошибок можно в инструкции, расположенной во вкладке «Документы».
Сфера применение ИБП:
Промышленное оборудование
Серверы
Офисная техника
Для малых и средних ЦОД
IT-инфраструктуры банков, предприятий, мед. учреждений
Сетевое и телекоммуникационное оборудование
ИБП APC SRT2200RMXLI защищает от:
Отказа питания
Проседания и перепадов напряжения
Понижения и повышения напряжения
Электрических шумов и изменения частоты
Переходных процессов при подключении
Нелинейных искажений
Особенности APC Smart-UPS On-Line SRT2200RMXLI:
Интеллектуальное управление батареями
Возможность мониторинга и управления
Интуитивно понятный ЖК дисплей
Совместимость с генераторами
Автоматическая самодиагностика
Звуковая и световая индикация
Автоматический запуск подключённого оборудования после восстановления электропитания
Встроенный автоматический байпас
Увеличение времени автономной работы за счет подключения доп. батарейных модулей
Технические характеристики APC Smart-UPS On-Line SRT2200RMXLI-NC:
| Выход |
Максимальная задаваемая мощность(Вт)
| 1.98кВт / 2.2кВА |
Искажения формы выходного напряжения
| Менее 2 %
|
Выходная частота (синхронизированная с электросетью)
| 50/60 Гц +/- 3 Гц Синхронизированная с электросетью |
Другие выходные напряжения
| 220 В, 240 В |
Пик-фактор нагрузки
| 3:1 |
| Топология | Топология двойное преобразование
|
Тип формы напряжения
| Синусоидальный сигнал
|
Байпас
| Внутренний байпас |
| Вход |
| Входная частота | 40 - 70 Гц Автоматическое определение
|
| Диапазон входного напряжения при работе от сети | 100 - 275 Adjustable (half load) В
|
Количество кабелей питания
| 1 |
Другие значения входного напряжения
| 220 В, 240 В |
| Батареи и продолжительность автономной работы |
| Тип батарей | Свинцово-кислотная батарея
|
Предварительно установленные батареи
| 1 |
Типовое время перезарядки
| 3 ч |
Сменная батарея
| APCRBC141
|
Номинальное напряжение батареи
| 72 В |
RBC™ количество
| 1 |
Ожидаемый срок службы батареи (лет)
| 3 - 5 |
| Мощность зарядного устройства (Вт) | 122 Ватт
|
| Коммуникационные средства и средства администрирования |
Интерфейсный порт (ы)
| RJ-45 10/100 Base-T, RJ-45 Serial, Smart-Slot, USB
|
Предварительно установленные платы SmartSlot™
| AP9631
|
Панель управления
| Многофункциональная консоль контроля и управления с жк-индикатором
|
Звуковой сигнал
| Звуковые и визуальные сигналы с системой приоритетов по степени серьезности |
Количество доступных интерфейсов SmartSlot™
| 1 |
| Защита от всплесков напряжения и фильтрация шумов |
Рейтинг энергии всплеска
| 340 джоулей |
| Физические параметры |
Максимальная высота
| 85MM, 8.5cm |
Максимальная ширина
| 432MM, 43.2cm |
Максимальная глубина
| 584MM, 58.4cm |
Масса нетто
| 25.0КГ |
Масса брутто
| 34.02КГ |
Высота транспортной упаковки
| 246MM, 24.6cm
|
Ширина транспортной упаковки
| 599MM, 59.9cm |
Глубина транспортной упаковки
| 810MM, 81.0cm |
| Параметры окружающей среды |
Рабочая температура
| 0 - 40 °C
|
Рабочий диапазон относительной влажности
| 0 - 95% без образования конденсата
|
Рабочий диапазон высоты над уровнем моря
| 0 - 3048 м
|
Температура хранения
| -20 - 50 °C
|
Относительная влажность хранения
| 0 - 95% без образования конденсата |
Высота над уровнем моря хранения
| 0 - 15240 м
|
Уровень акустического шума на расстоянии 1 м от поверхности устройства
| 55.0дБ(А)
|
Тепловыделение в оперативном режиме
| 535.0BTU/час
|
Класс защиты
| IP20
|
| Соответствие |
Соответствие требованиям
| CE, Знак CE, EAC, EN/IEC 62040-1, EN/IEC 62040-2, RCM, VDE |
Стандартная гарантия
| 3 года гарантии ремонта или замены (кроме батареи), для батареи — 2 года |
| Разрешения контролирующих органов |
| RoHS | Соответствие |
Время автономной работы APC Smart-UPS On-Line SRT2200RMXLI-NC в зависимости от нагрузки
| Время автономной работы |
| Нагрузка, Вт | 198 | 200 | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 1980 |
| Время работы | 1 ч 12 мин | 1 ч 11 мин | 34 мин | 21 мин 46 сек | 15 мин 18 сек | 11 мин 26 сек | 8 мин 52 сек | 7 мин 3 сек | 5 мин 42 сек | 4 мин 39 сек | 3 мин 53 сек |
| Нагрузка, Вт | 198
| 200 | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 1980 |
| Время работы + 1 ББ | 4 ч 6 мин | 4 ч 3 мин | 2 ч 1 мин | 1 ч 19 мин | 57 мин | 45 мин | 36 мин | 30 мин | 26 мин 10 сек | 22 мин 41 сек | 20 мин 11 сек |
| Нагрузка, Вт | 198
| 200 | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 1980 |
| Время работы + 2 ББ | 7 ч 11 мин | 7 ч 7 мин | 3 ч 35 мин | 2 ч 20 мин | 1 ч 43 мин | 1 ч 21 мин | 1 ч 6 мин | 55 мин | 48 мин | 41 мин | 37 мин |
| Нагрузка, Вт | 198
| 200 | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 1980 |
| Время работы + 3 ББ | 10 ч 24 мин | 10 ч 18 мин | 5 ч 11 мин | 3 ч 24 мин | 2 ч 30 мин | 1 ч 58 мин | 1 ч 37 мин | 1 ч 22 мин | 1 ч 10 мин | 1 ч 1 мин | 55 мин |
| Нагрузка, Вт | 198
| 200 | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 1980 |
| Время работы + 4 ББ | 13 ч 42 мин | 13 ч 34 мин | 6 ч 51 мин | 4 ч 30 мин | 3 ч 19 мин | 2 ч 36 мин | 2 ч 8 мин | 1 ч 48 мин | 1 ч 33 мин | 1 ч 22 мин | 1 ч 14 мин |
| Нагрузка, Вт | 198
| 200 | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 1980 |
| Время работы + 5 ББ | 17 ч 3 имн | 16 ч 54 мин | 8 ч 32 мин | 5 ч 37 мин | 4 ч 8 мин | 3 ч 16 мин | 2 ч 41 мин | 2 ч 16 мин | 1 ч 57 мин | 1 ч 43 мин | 1 ч 33 мин |
| Нагрузка, Вт | 198
| 200 | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 1980 |
| Время работы + 6 ББ | 20 ч 29 мин | 20 ч 17 мин | 10 ч 15 мин | 6 ч 45 мин | 4 ч 59 мин | 3 ч 55 мин | 3 ч 13 мин | 2 ч 44 мин | 2 ч 21 мин | 2 ч 4 мин | 1 ч 52 мин |
| Нагрузка, Вт | 198
| 200 | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 1980 |
| Время работы + 8 ББ | 27 ч 27 мин | 27 ч 11 мин | 13 ч 45 мин | 9 ч 3 мин | 6 ч 41 мин | 5 ч 17 мин | 4 ч 20 мин | 3 ч 40 мин | 3 ч 11 мин | 2 ч 48 мин | 2 ч 31 мин |
| Нагрузка, Вт | 198
| 200 | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 1980 |
| Время работы + 10 ББ | 34 ч 35 мин | 34 мин 15 мин | 17 ч 19 мин | 11 ч 25 мин | 8 ч 26 мин | 6 ч 39 мин | 5 ч 29 мин | 4 ч 38 мин | 4 ч 1 мин | 3 ч 32 мин | 3 ч 11 мин |
