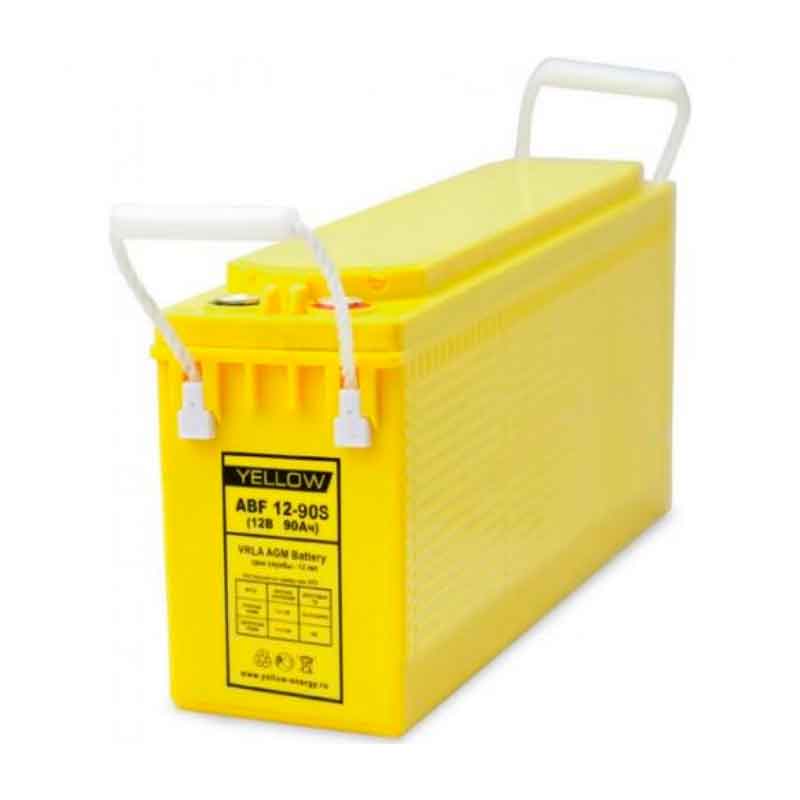

Фронт-терминальный аккумулятор YELLOW ABF 12-90S (ёмкость 90 Ач, напряжение 12 В) разработан по технологии AGM. Мелкопористые стекловолоконные сепараторы удерживают внутри себя жидкий электролит неподвижно. Внутри поддерживается давление, обеспечивающее рекомбинацию газов, а значит долив воды на протяжении всего срока службы не требуется. Корпус производится из ударопрочного термостойкого ABS-пластика, изделие полностью герметично. На крышке предусмотрен односторонний VRLA клапан, сбрасывающий избыточное давление. YELLOW ABF 12-90S подходит для работы как в цикличном, так и в буферном режиме. Фронтальное расположение клемм значительно упрощает монтаж и обслуживание аккумуляторов. Срок службы батареи при правильной эксплуатации составляет 12 лет. Более подробную информацию можно получить в разделе «
». Дата производства аккумулятора Yellow ABF 12-90S указана на крышке в виде символьного кода.
| Технические характеристики АКБ YELLOW ABF 12-90S |
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Максимальный разрядный ток (25 °С) | 800 А (5 с) |
| Внутреннее сопротивление полностью заряженной батареи (25 °С) | 6.5 мОм |
| Саморазряд (при 20 °С) | 3% в месяц |
| Срок службы в буферном режиме | 12 лет |
| Номинальная емкость (25 °С) |
| 10 часовой разряд (10.8 А, 1.75 В/эл.) | 90 Ач |
| 5 часовой разряд (10.5 А, 1,75 В/эл.) | 79 Ач |
| 1 часовой разряд (9.6 А, 1,75 В/эл.) | 55.6 Ач |
| Циклический режим (14.5 – 15 В) |
| Максимальный зарядный ток | 30 А |
| Температурная компенсация | 30 мВ/°С |
| Буферный режим (13.6 – 13.8 В) |
| Температурная компенсация | 18 мВ/°С |
| Диапазон рабочих температур |
| Оптимальная рабочая температура | +25 °С |
| Разряд | -15 °С ~ 50 °С |
| Заряд | -10 °С ~ 50 °С |
| Хранение | -20 °С ~ 50 °С |
| Конструкция аккумулятора YELLOW ABF 12-90S |
| Компонент | Материал |
| Положительная пластина | Диоксид свинца |
| Отрицательная пластина | Свинец |
| Корпус и крышка | Синтетическая смола ABS |
| Клапан предохранительный | Каучук |
| Клеммы | Медь |
| Сепаратор | Стекловолокно |
| Электролит | Серная кислота |
Особенности аккумулятора YELLOW ABF 12-90S
Технология AGM
Не требует обслуживания
Срок службы — 12 лет
Допускается перевозка любым транспортом
Применение аккумулятора YELLOW ABF 12-90S
ИБП
Гарантированное питание систем связи
Охранно-пожарные системы
Центры обработки данных (ЦОД)
| Разряд постоянным током, А (при 25 °С) АКБ YELLOW ABF 12-90S |
| Конечное напряжение, В/эл. | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 2 ч | 3 ч | 4 ч |
| 1.60 | 231.76 | 183 | 146 | 88.2 | 55.8 | 32.9 | 22.48 | 18.8 |
| 1.65 | 225.62 | 178 | 142 | 86.4 | 55 | 32.7 | 22.43 | 18.7 |
| 1.70 | 213.04 | 170 | 137 | 83.8 | 53.6 | 32.4 | 22.42 | 18.6 |
| 1.75 | 203.38 | 163 | 132 | 81.8 | 52.5 | 31.9 | 22.22 | 18.5 |
| 1.80 | 192.01 | 154 | 125 | 78.8 | 50.9 | 31.1 | 21.63 | 17.9 |
| Разряд постоянной мощностью, Вт (при 25°С) АКБ YELLOW ABF 12-90S |
| Конечное напряжение, В/эл. | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 2 ч | 3 ч | 4 ч |
| 1.60 | 413.42 | 330 | 266.33 | 165 | 106 | 63.5 | 43.94 | 36.83 |
| 1.65 | 398.29 | 320.17 | 260 | 161.67 | 104.5 | 63.17 | 43.89 | 36.67 |
| 1.70 | 379.84 | 306.83 | 250.33 | 156.67 | 101.83 | 62.5 | 43.72 | 36.33 |
| 1.75 | 359.81 | 293.67 | 241.83 | 152.83 | 99.83 | 61.67 | 43.42 | 36.17 |
| 1.80 | 338.96 | 277.17 | 229 | 147.33 | 96.67 | 60 | 42.19 | 35 |
Общее описание
Стационарный аккумулятор YELLOW ABF 12-90S разработан с использованием технологии AGM — сепараторы из плетёного микропористого стекловолокна удерживают жидкий электролит капиллярной силой. Корпус выполнен из негорючего ABS пластика и надёжно запечатан на заводе. На крышке Yellow HR12-7 расположен односторонний предохранительный клапан (технология VRLA), внутри аккумулятора поддерживается повышенное давление, благодаря которому происходит рекомбирация газов (процесс восстановления воды после её разложения). Повышенная концентрация электролита обеспечивает работоспособность Yellow при низких температурах.
Транспортировка
Yellow полностью герметичен, ограничения на его перевозку отсутствуют, транспортировка допускается воздушными и морскими путями, автомобильными и железными дорогами. Аккумуляторы с повреждениями и следами протечки электролита упаковываются и перевозятся как опасный груз класса 8. Батареи укладываются в вертикальном положении (крышкой вверх для обеспечения корректной работы клапанов) на паллеты в один ряд. Класть что-либо поверх самих аккумуляторов не допускается. Во время перевозки поддерживайте температурный режим на уровне +25 °C, не допускайте нагрева самих аккумуляторов от прямого солнечного света и других источников тепла. Клеммы должны быть снабжены специальными защитными колпачками. Не допускается использование вблизи YELLOW ABF 12-90S открытого огня, источников искр и приборов накаливания.
Эксплуатация
От правильности эксплуатации YELLOW ABF 12-90S напрямую зависит его срок службы. Перед началом использования внимательно изучите инструкцию и полностью зарядите аккумулятор. Важную роль играет температурный режим, рекомендуется использовать батареи при температуре +20-25 °C, не допускайте нагрева самих аккумуляторов от источников тепла, так же запрещено использование вблизи них источников открытого огня искр и т.д. Помещение должно быть сухим и вентилируемым, при эксплуатации Yellow HR12-7 в герметичных пространствах необходимо организовать вытяжную вентиляцию. Если на корпусе имеются трещины, повреждения или следы протекания электролита, то такие батареи до использования не допускаются и должны быть отправлены на вторичную переработку.
Заряд
Полностью заряжайте YELLOW ABF 12-90S после каждого использования и перед повторным вводом в эксплуатацию после длительного хранения. Недозаряд и избыточный заряд негативно влияют на характеристики батареи, рекомендуется использовать автоматическое зарядное устройство. Оптимально заряжать аккумулятор в течение 10 часов, током, равным 10% от общей ёмкости. Во время интенсивного подзаряда допускается использование большего значения тока, но оно не должно превышать «Максимальный зарядный ток».
Разряд
От правильности разряда напрямую зависит срок службы YELLOW ABF 12-90S. Не допускается превышать параметр «максимальный разрядный ток» и снимать с батареи больше заявленной ёмкости. Глубокие разряды способны заметно снизить ёмкость изделия и привести к его преждевременной порче, рекомендуется подбирать аккумуляторы с запасом ёмкости в 30%. Все батареи имеют свойство саморазряжаться (менее 3% в месяц), при длительном хранении полностью заряжайте Yellow HR12-7 минимум один раз за 6 месяцев.<,\p>,
Уход
Следите, чтобы на YELLOW ABF 12-90S был чистым и сухим, влага способствует образованию коррозии на клеммах, а грязь приводит к появлению токообразующей плёнки, которая может стать причиной быстрого саморазряда, короткого замыкания и поражения электричеством. Протирайте батареи только хлопковой тканью, смоченной в чистой воде. Использование чистящих средств, растворителей и тканей, накапливающих статический заряд, не допускается.
Хранение
Перед длительным хранением полностью зарядите YELLOW ABF 12-90S и подготовьте помещение. Оно должно быть сухим и хорошо проветриваемым. Важную роль играет температурный режим, оптимальное значение составляет +20-25 °C. Храните батареи в вертикальном положении (клапаном вверх) и не укладывайте ничего поверх них. Для компенсации саморазряда батарей полностью заряжайте их не реже, чем 1 раз в полгода.
Безопасность
При соблюдении правил эксплуатации и рекомендаций изготовителя Yellow HR12-7 является полностью безопасным, но всегда надо учитывать следующие моменты. Аккумуляторы обладают большим удельным весом, учитывайте это во время транспортировки, хранения, монтажа и их переноса. При нормальном использовании протекание электролита невозможно — корпус полностью герметичен. При протечке кислоты необходимо её нейтрализовать специальным составом или раствором соды. Если электролит попал на кожу или слизистую — незамедлительно промойте поражённый участок большим количеством чистой воды и сразу обратитесь за медицинской помощью. Избегайте вдыхания паров кислоты, они тоже опасны. Клеммы всегда находятся под напряжением, не используйте токопроводящие предметы вблизи YELLOW ABF 12-90S, все инструменты должны иметь изолированную рукоять. Через клапан избыточного давления сбрасываются водород и кислород, эти газы в определённой концентрации взрывоопасны. Не используйте в одном помещении с аккумуляторами источники открытого огня, искр, приборов накаливания. Необходимо предусмотреть вытяжную вентиляцию. До работы допускается только квалифицированный персонал с индивидуальными средствами защиты.
