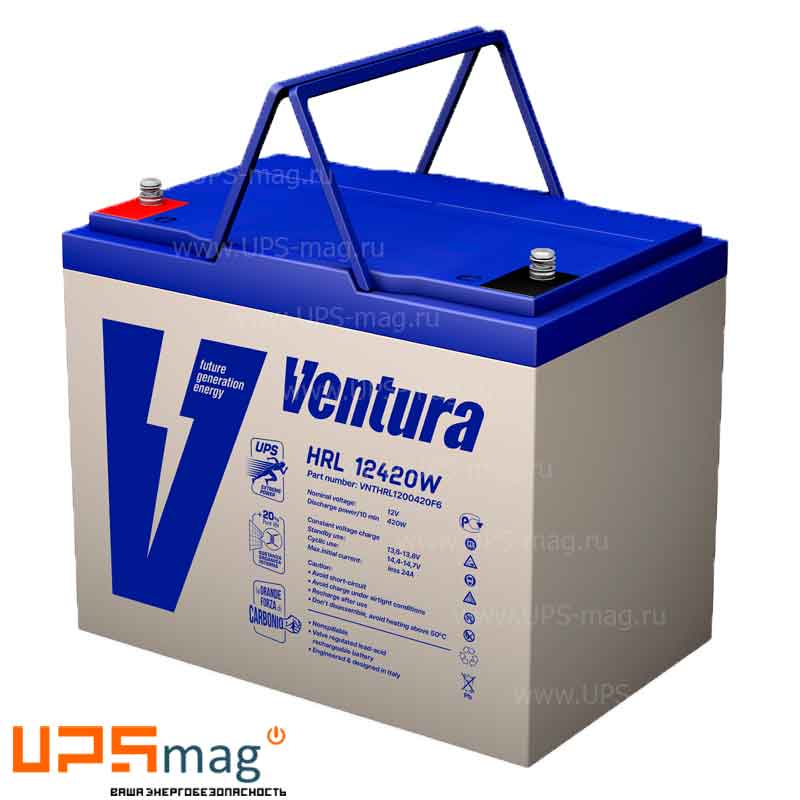

Аккумулятор Ventura HRL12420W (напряжение 12 В, ёмкость 90 Ач) благодаря высокой надёжности (срок службы до 12 лет) применятся в ИБП, нефтегазовой промышленности, телекоммуникациях и охранно-пожарных системах. Корпус выполнен из прочного ABS (акрилбутадиенстирол пластика) и полностью герметичен, на крышке расположен односторонний клапан, поддерживающий давление, необходимое для рекомбинации газов. Использование мелкопористого стекловолокна (absorbed glass mat) позволяет удерживать жидкий электролит в неподвижном состоянии, что положительно сказывается на устойчивости к воздействию температур. Более подробную информацию можно получить в разделе «
». Дата производства аккумулятора Ventura HRL12420W указана на крышке в виде символьного кода.
| Технические характеристики АКБ Ventura HRL 12420W |
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Максимальный разрядный ток (25 °С) | 700 А (5 с) |
| Внутреннее сопротивление полностью заряженной батареи (25 °С) | 5 мОм |
| Саморазряд (при 20 °С) | 3% в месяц |
| Срок службы в буферном режиме | 12 лет |
| Номинальная емкость (25 °С) |
| 20 часовой разряд (- А, 1,75 В/эл.) | - Ач |
| 10 часовой разряд (- А, 1,75 В/эл.) | - Ач |
| 5 часовой разряд (- А, 1,75 В/эл.) | - Ач |
| Циклический режим (– В) |
| Максимальный зарядный ток | 16.8 А |
| Температурная компенсация | - мВ/°С |
| Буферный режим (– В) |
| Температурная компенсация | - мВ/°С |
| Диапазон рабочих температур |
| Оптимальная рабочая температура | 20–25 °С |
| Разряд | 10 °С ~ 40 °С |
| Заряд | 10 °С ~ 40 °С |
| Хранение | 5 °С ~ 30 °С |
| Конструкция аккумулятора Ventura HRL12420W |
| Компонент | Материал |
| Положительная пластина | Диоксид свинца |
| Отрицательная пластина | Свинец |
| Корпус и крышка | Синтетическая смола ABS |
| Клапан предохранительный | Каучук |
| Клеммы | Медь |
| Сепаратор | Стекловолокно |
| Электролит | Серная кислота |
Особенности аккумулятора Ventura HRL 12420W
Технология AGM
Не требует обслуживания
Срок службы — 12 лет
Допускается перевозка любым транспортом
Применение аккумулятора Ventura HRL12420W
ИБП
Нефтегазовая отрасль
Охранно-пожарные системы
Телекоммуникации
| Разряд постоянным током, А (при 25 °С) АКБ Ventura HRL 12420W |
| Конечное напряжение, В/эл. | 5 мин | 10 мин | 15 мин | 20 мин | 25 мин | 30 мин | 45 мин | 1 ч |
| 9.6 | 320 | 237 | 183 | 150 | 125 | 113 | 83.6 | 65.8 |
| 10.02 | 310 | 219 | 170 | 141 | 120 | 108 | 80.2 | 63.4 |
| 10.2 | 292 | 210 | 164 | 136 | 115 | 105 | 78.3 | 61.1 |
| 10.5 | 259 | 192 | 154 | 129 | 107 | 100 | 75.3 | 59.2 |
| 10.8 | 227 | 177 | 144 | 122 | 102 | 93.8 | 70.1 | 55.1 |
| Разряд постоянной мощностью, Вт (при 25°С) АКБ Ventura HRL12420W |
| Конечное напряжение, В/эл. | 5 мин | 10 мин | 15 мин | 20 мин | 25 мин | 30 мин | 45 мин | 1 ч |
| 9.6 | 3915 | 2691 | 2171 | 1620 | 1380 | 1218 | 900 | 708 |
| 10.02 | 3545 | 2531 | 2124 | 1554 | 1326 | 1182 | 882 | 696 |
| 10.2 | 3367 | 2455 | 1998 | 1518 | 1302 | 1164 | 870 | 678 |
| 10.5 | 3054 | 2283 | 1912 | 1458 | 1236 | 1122 | 858 | 660 |
| 10.8 | 2716 | 2104 | 1812 | 1398 | 1212 | 1074 | 810 | 636 |
Общие сведения
Свинцово-кислотный аккумулятор Ventura HRL 12420W подходит в качестве основного и резервного источника автономного питания. Он может использоваться в циклическом и буферном режимах, подходит для разряда высокими и малыми токами. Корпус выполнен из долговечного ABS-пластика (акрилбутадиенстирол) и полностью герметичен. На крышке располагается односторонний клапан, он позволяет поддерживать внутри Ventura HRL12420W постоянное давление, необходимое для рекомбинация газов.
Транспортировка
Аккумулятор Ventura HRL 12420W полностью безопасен при перевозках. Следует предусмотреть защиту батарей от коротких замыканий, опрокидывания, падения и ударов. Транспортировка допускается в вертикальном положении, в упаковке от изготовителя, размещать что-либо сверху не допускается. Аккумуляторы с повреждениями корпуса, следами утечки электролита перевозятся и упаковываются как опасный груз. При соблюдении всех правил и рекомендаций Ventura HRL12420W может доставляться морским, воздушным, железнодорожным и автомобильным транспортом.
Эксплуатация
Перед ведением Ventura HRL 12420W в эксплуатацию внимательно изучите инструкцию от производителя и храните её рядом с батареями на видном месте. То, в каких условиях используется аккумулятор напрямую сказывается на его сроке службы. Перед использованием необходимо произвести распаковку изделий и их визуальный осмотр — батареи с повреждениями корпуса, коррозией на клеммах и протекающим электролитом до работы не допускаются и должны быть отправлены на вторичную переработку. Предварительно полностью зарядите Ventura HRL12420W и подготовьте помещение для его использования. Оно должно соответствовать требованиями ПУЭ, ГОСТ Р МЭК 62485-2-2011, особое внимание следует уделить несущей способности пола и покрытий, кислотоустойчивость поверхностей, отсутствие источников высоких температур, пламени и искр. Само помещение не должно быть герметично, температура должна находиться в диапазоне от +5 до +30 °C, а влажность не превышать 90%. Не допускайте загрязнения корпуса и попадания на него жидкостей, это может привести к образование токопроводящей плёнки и коррозии. Шкафы и стеллажи должны соответствовать проектной документации. Во время монтажа во избежание повреждения клемм затягивайте их динамометрическим ключом с изолированной рукояткой. До работы допускается только обученный персонал, снабжённый средствами индивидуальной защиты.
Заряд
Полностью заряжайте Ventura HRL 12420W после каждого использования. Рекомендуется использовать автоматическое зарядное устройство — оно поможет избежать целого ряда ошибок. Оптимальным является заряд на протяжении 10 часов током, равным 10% от общей ёмкости. Для ускоренного подзаряда допускается использовать большее значение тока, не превышающее «Максимальный зарядный ток». Во время заряда температура изделия не должна подниматься выше +35 °C. Раз в 3 месяца рекомендуется производить выравнивающий заряд, если используется 2 и более аккумулятора, подключенных последовательно или после длительного хранения.
Разряд
Во время разряда не стоит превышать «Максимальный разрядный ток» и отбирать ёмкость, превышающую заявленную, это вызывает необратимую сульфатацию пластин. Не допускайте глубоких разрядов, они приводят к сокращению срока службы и преждевременному выходу из строя Ventura HRL12420W. Даже во время хранения аккумуляторы разряжаются, среднесуточный саморазряд не превышает 0,1% от общей ёмкости, поэтому необходимо каждые полгода дозаряжать Ventura HRL 12420W.
Уход
Всегда держите аккумулятор чистым и сухим. Загрязнение способствует образованию токопроводящей плёнки, она ускоряет саморазряд и может стать причиной короткого замыкания и поражения электричеством. Протирать батарею допускается только хлопковой тканью, смоченной в чистой воде. Использование тканей, накапливающих статический заряд, растворителей и чистящих средств категорически запрещено.
Хранение
Перед хранением Ventura HRL12420W необходимо правильно подготовить помещение. Батареи рекомендуется хранить полностью заряженными при температуре от +5 до +20 °C в вентилируемом сухом пространстве. Аккумуляторы должны находиться на расстоянии не менее 1 метра от радиаторов отопления и других источников тепла. Необходимо предусмотреть защиту от солнечного света, открытого огня, искр и пр. Не реже, чем раз в 6 месяцев полностью заряжайте Ventura HRL 12420W, чтобы компенсировать саморазряд. Клеммы аккумулятора всегда находятся под напряжением — используйте специальные колпачки, не кладите ничего поверх батарей, не накрывайте их, не используйте токопроводящие предметы в непосредственной близости от изделий, не допускайте их падения и опрокидывания.
Безопасность
При соблюдении всех правил и рекомендаций Ventura HRL12420W полностью безопасен во время использования и хранения. До работы с аккумуляторами допускается только специально обученный персонал со средствами индивидуальной защиты и изолированным инструментом. Пластины батарей состоят из свинца, при малых габаритах изделия оно обладает большим весом, его стоит учитывать при переносе, перевозке, хранении и монтаже. Корпус полностью герметичен и содержит в себе серную кислоту, при нормальной эксплуатации контакт с ней невозможен. При протечке электролита необходимо сразу нейтрализовать его раствором соды (бикарбонат натрия). Если кислота попала на человека необходимо промыть поражённые участки нейтрализующим раствором или большим количеством чистой воды и незамедлительно обратиться за медицинской помощью. Ventura HRL 12420W выделяет свободный водород, при использовании в закрытом пространстве большого количества аккумуляторов необходимо предусмотреть вентиляцию. Не допускается использование открытого огня, элементов накаливания, источников искр и других факторов, способных вызвать детонацию газа.
