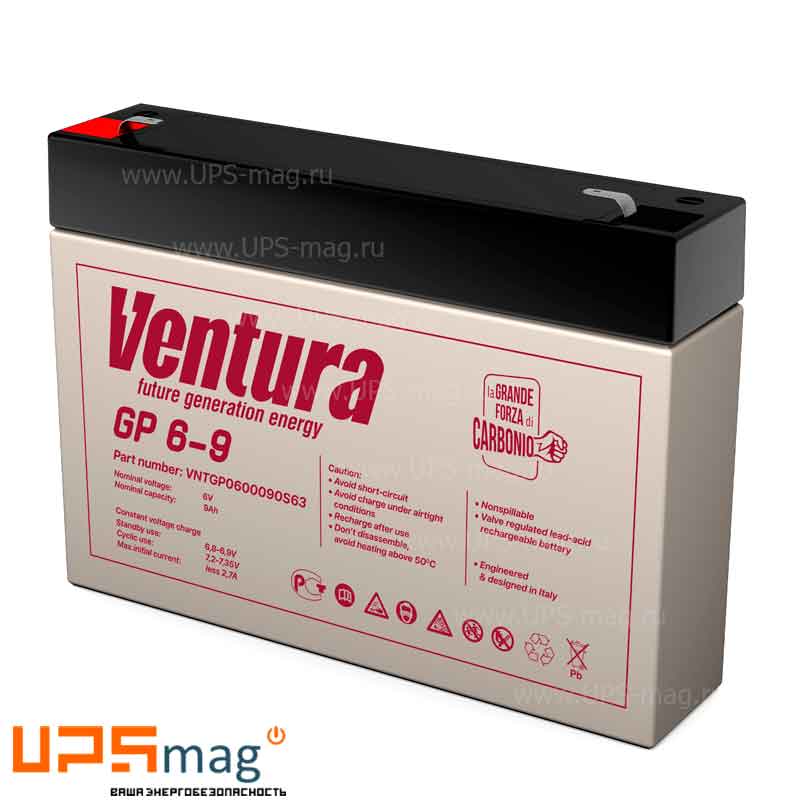

Аккумулятор Ventura GP6-9 обладает низким внутренним сопротивлением, он может использоваться в буферном и циклическом режимах. Благодаря своим характеристикам (9 Ач, 6 В) и продолжительному сроку службы (6 лет) он применяется в ИБП, нефтегазовой отрасли, охранно-охранных системах и телекоммуникациях. Корпус представляет из себя герметичный моноблок, выполненный из ABS-пластика, на крышке которого располагается односторонний клапан избыточного давления, это позволяет использовать Ventura GP 6-9 в горизонтальном и вертикальном положении (установка на крышку не допускается). Сепараторы из стекловолокна (AGM) удерживают жидкий электролит неподвижно. Более подробную информацию можно получить в разделе «
». Дата производства аккумулятора Ventura GP6-9 указана на крышке в виде символьного кода.
| Технические характеристики АКБ Ventura GP 6-9 |
| Номинальное напряжение | 6 В |
| Число элементов | 3 |
| Максимальный разрядный ток (25 °С) | 90 А (5 с) |
| Внутреннее сопротивление полностью заряженной батареи (25 °С) | 12 мОм |
| Саморазряд (при 20 °С) | 3% в месяц |
| Срок службы в буферном режиме | 6 лет |
| Номинальная емкость (25 °С) |
| 20 часовой разряд (- А, 1,75 В/эл.) | - Ач |
| 10 часовой разряд (- А, 1,75 В/эл.) | - Ач |
| 5 часовой разряд (- А, 1,75 В/эл.) | - Ач |
| Циклический режим (– В) |
| Максимальный зарядный ток | 2.7 А |
| Температурная компенсация | - мВ/°С |
| Буферный режим (– В) |
| Температурная компенсация | - мВ/°С |
| Диапазон рабочих температур |
| Оптимальная рабочая температура | 20–25 °С |
| Разряд | 10 °С ~ 40 °С |
| Заряд | 10 °С ~ 40 °С |
| Хранение | 5 °С ~ 30 °С |
| Конструкция аккумулятора Ventura GP6-9 |
| Компонент | Материал |
| Положительная пластина | Диоксид свинца |
| Отрицательная пластина | Свинец |
| Корпус и крышка | Синтетическая смола ABS |
| Клапан предохранительный | Каучук |
| Клеммы | Медь |
| Сепаратор | Стекловолокно |
| Электролит | Серная кислота |
Особенности аккумулятора Ventura GP 6-9
Технология AGM
Не требует обслуживания
Срок службы — 6 лет
Допускается перевозка любым транспортом
Применение аккумулятора Ventura GP6-9
ИБП
Нефтегазовая отрасль
Охранно-пожарные системы
Телекоммуникации
| Разряд постоянным током, А (при 25 °С) АКБ Ventura GP 6-9 |
| Конечное напряжение, В/эл. | 15 мин | 30 мин | 1 ч | 2 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 4.8 | 17.24 | 9.98 | 5.766 | 3.402 | 2.474 | 1.662 | 0.905 | 0.471 |
| 4.95 | 16.79 | 9.76 | 5.659 | 3.353 | 2.441 | 1.643 | 0.896 | 0.467 |
| 5.1 | 16.19 | 9.471 | 5.518 | 3.286 | 2.397 | 1.618 | 0.885 | 0.462 |
| 5.25 | 15.42 | 9.092 | 5.332 | 3.199 | 2.338 | 1.584 | 0.869 | 0.455 |
| 5.4 | 14.43 | 8.6 | 5.09 | 3.084 | 2.262 | 1.539 | 0.85 | 0.446 |
| Разряд постоянной мощностью, Вт (при 25°С) АКБ Ventura GP6-9 |
| Конечное напряжение, В/эл. | 15 мин | 30 мин | 1 ч | 2 ч | 3ч | 5 ч | 10 ч | 20 ч |
| 4.8 | 91.68 | 55.11 | 32.79 | 19.59 | 14.358 | 9.75 | 5.418 | 2.811 |
| 4.95 | 91.14 | 54.72 | 32.55 | 19.47 | 14.253 | 9.681 | 5.385 | 2.811 |
| 5.1 | 88.71 | 53.4 | 31.83 | 19.14 | 14.052 | 9.549 | 5.316 | 2.778 |
| 5.25 | 85.68 | 51.78 | 30.93 | 18.72 | 13.746 | 9.378 | 5.214 | 2.742 |
| 5.4 | 81.3 | 49.47 | 29.64 | 18.15 | 13.374 | 9.14 | 5.112 | 2.676 |
Общие сведения
Свинцово-кислотный аккумулятор Ventura GP 6-9 подходит в качестве основного и резервного источника автономного питания. Он может использоваться в циклическом и буферном режимах, подходит для разряда высокими и малыми токами. Корпус выполнен из долговечного ABS-пластика (акрилбутадиенстирол) и полностью герметичен. На крышке располагается односторонний клапан, он позволяет поддерживать внутри Ventura GP6-9 постоянное давление, необходимое для рекомбинация газов.
Транспортировка
Аккумулятор Ventura GP 6-9 полностью безопасен при перевозках. Следует предусмотреть защиту батарей от коротких замыканий, опрокидывания, падения и ударов. Транспортировка допускается в вертикальном положении, в упаковке от изготовителя, размещать что-либо сверху не допускается. Аккумуляторы с повреждениями корпуса, следами утечки электролита перевозятся и упаковываются как опасный груз. При соблюдении всех правил и рекомендаций Ventura GP6-9 может доставляться морским, воздушным, железнодорожным и автомобильным транспортом.
Эксплуатация
Перед ведением Ventura GP 6-9 в эксплуатацию внимательно изучите инструкцию от производителя и храните её рядом с батареями на видном месте. То, в каких условиях используется аккумулятор напрямую сказывается на его сроке службы. Перед использованием необходимо произвести распаковку изделий и их визуальный осмотр — батареи с повреждениями корпуса, коррозией на клеммах и протекающим электролитом до работы не допускаются и должны быть отправлены на вторичную переработку. Предварительно полностью зарядите Ventura GP6-9 и подготовьте помещение для его использования. Оно должно соответствовать требованиями ПУЭ, ГОСТ Р МЭК 62485-2-2011, особое внимание следует уделить несущей способности пола и покрытий, кислотоустойчивость поверхностей, отсутствие источников высоких температур, пламени и искр. Само помещение не должно быть герметично, температура должна находиться в диапазоне от +5 до +30 °C, а влажность не превышать 90%. Не допускайте загрязнения корпуса и попадания на него жидкостей, это может привести к образование токопроводящей плёнки и коррозии. Шкафы и стеллажи должны соответствовать проектной документации. Во время монтажа во избежание повреждения клемм затягивайте их динамометрическим ключом с изолированной рукояткой. До работы допускается только обученный персонал, снабжённый средствами индивидуальной защиты.
Заряд
Полностью заряжайте Ventura GP 6-9 после каждого использования. Рекомендуется использовать автоматическое зарядное устройство — оно поможет избежать целого ряда ошибок. Оптимальным является заряд на протяжении 10 часов током, равным 10% от общей ёмкости. Для ускоренного подзаряда допускается использовать большее значение тока, не превышающее «Максимальный зарядный ток». Во время заряда температура изделия не должна подниматься выше +35 °C. Раз в 3 месяца рекомендуется производить выравнивающий заряд, если используется 2 и более аккумулятора, подключенных последовательно или после длительного хранения.
Разряд
Во время разряда не стоит превышать «Максимальный разрядный ток» и отбирать ёмкость, превышающую заявленную, это вызывает необратимую сульфатацию пластин. Не допускайте глубоких разрядов, они приводят к сокращению срока службы и преждевременному выходу из строя Ventura GP6-9. Даже во время хранения аккумуляторы разряжаются, среднесуточный саморазряд не превышает 0,1% от общей ёмкости, поэтому необходимо каждые полгода дозаряжать Ventura GP 6-9.
Уход
Всегда держите аккумулятор чистым и сухим. Загрязнение способствует образованию токопроводящей плёнки, она ускоряет саморазряд и может стать причиной короткого замыкания и поражения электричеством. Протирать батарею допускается только хлопковой тканью, смоченной в чистой воде. Использование тканей, накапливающих статический заряд, растворителей и чистящих средств категорически запрещено.
Хранение
Перед хранением Ventura GP6-9 необходимо правильно подготовить помещение. Батареи рекомендуется хранить полностью заряженными при температуре от +5 до +20 °C в вентилируемом сухом пространстве. Аккумуляторы должны находиться на расстоянии не менее 1 метра от радиаторов отопления и других источников тепла. Необходимо предусмотреть защиту от солнечного света, открытого огня, искр и пр. Не реже, чем раз в 6 месяцев полностью заряжайте Ventura GP 6-9, чтобы компенсировать саморазряд. Клеммы аккумулятора всегда находятся под напряжением — используйте специальные колпачки, не кладите ничего поверх батарей, не накрывайте их, не используйте токопроводящие предметы в непосредственной близости от изделий, не допускайте их падения и опрокидывания.
Безопасность
При соблюдении всех правил и рекомендаций Ventura GP6-9 полностью безопасен во время использования и хранения. До работы с аккумуляторами допускается только специально обученный персонал со средствами индивидуальной защиты и изолированным инструментом. Пластины батарей состоят из свинца, при малых габаритах изделия оно обладает большим весом, его стоит учитывать при переносе, перевозке, хранении и монтаже. Корпус полностью герметичен и содержит в себе серную кислоту, при нормальной эксплуатации контакт с ней невозможен. При протечке электролита необходимо сразу нейтрализовать его раствором соды (бикарбонат натрия). Если кислота попала на человека необходимо промыть поражённые участки нейтрализующим раствором или большим количеством чистой воды и незамедлительно обратиться за медицинской помощью. Ventura GP 6-9 выделяет свободный водород, при использовании в закрытом пространстве большого количества аккумуляторов необходимо предусмотреть вентиляцию. Не допускается использование открытого огня, элементов накаливания, источников искр и других факторов, способных вызвать детонацию газа.
