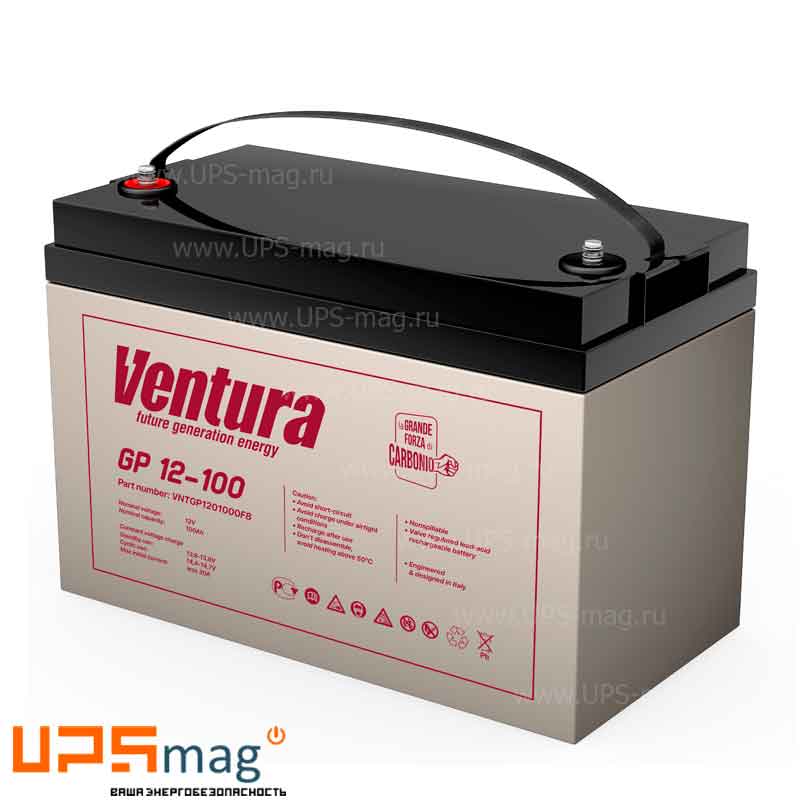

Аккумулятор Ventura GP12-100 обладает низким внутренним сопротивлением, он может использоваться в буферном и циклическом режимах. Благодаря своим характеристикам (107 Ач, 12 В) и продолжительному сроку службы (6 лет) он применяется в ИБП, нефтегазовой отрасли, охранно-охранных системах и телекоммуникациях. Корпус представляет из себя герметичный моноблок, выполненный из ABS-пластика, на крышке которого располагается односторонний клапан избыточного давления, это позволяет использовать Ventura GP 12-100 в горизонтальном и вертикальном положении (установка на крышку не допускается). Сепараторы из стекловолокна (AGM) удерживают жидкий электролит неподвижно. Более подробную информацию можно получить в разделе «
». Дата производства аккумулятора Ventura GP12-100 указана на крышке в виде символьного кода.
| Технические характеристики АКБ Ventura GP 12-100 |
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Максимальный разрядный ток (25 °С) | 500 А (5 с) |
| Внутреннее сопротивление полностью заряженной батареи (25 °С) | 5.7 мОм |
| Саморазряд (при 20 °С) | 3% в месяц |
| Срок службы в буферном режиме | 6 лет |
| Номинальная емкость (25 °С) |
| 20 часовой разряд (- А, 1,75 В/эл.) | - Ач |
| 10 часовой разряд (- А, 1,75 В/эл.) | - Ач |
| 5 часовой разряд (- А, 1,75 В/эл.) | - Ач |
| Циклический режим (– В) |
| Максимальный зарядный ток | 30 А |
| Температурная компенсация | - мВ/°С |
| Буферный режим (– В) |
| Температурная компенсация | - мВ/°С |
| Диапазон рабочих температур |
| Оптимальная рабочая температура | 20–25 °С |
| Разряд | 10 °С ~ 40 °С |
| Заряд | 10 °С ~ 40 °С |
| Хранение | 5 °С ~ 30 °С |
| Конструкция аккумулятора Ventura GP12-100 |
| Компонент | Материал |
| Положительная пластина | Диоксид свинца |
| Отрицательная пластина | Свинец |
| Корпус и крышка | Синтетическая смола ABS |
| Клапан предохранительный | Каучук |
| Клеммы | Медь |
| Сепаратор | Стекловолокно |
| Электролит | Серная кислота |
Особенности аккумулятора Ventura GP 12-100
Технология AGM
Не требует обслуживания
Срок службы — 6 лет
Допускается перевозка любым транспортом
Применение аккумулятора Ventura GP12-100
ИБП
Нефтегазовая отрасль
Охранно-пожарные системы
Телекоммуникации
| Разряд постоянным током, А (при 25 °С) АКБ Ventura GP 12-100 |
| Конечное напряжение, В/эл. | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 9.6 | 210 | 173 | 98.9 | 61 | 25.1 | 17.6 | 10.8 | 5.5 |
| 9.9 | 197 | 164 | 95 | 60.6 | 24.6 | 17.3 | 10.6 | 5.45 |
| 10.2 | 182 | 156 | 92.2 | 59.7 | 24.1 | 17 | 10.4 | 5.4 |
| 10.5 | 170 | 145 | 89.3 | 58.9 | 23.5 | 16.6 | 10.2 | 5.35 |
| 10.8 | 156 | 136 | 87.4 | 57.1 | 22.8 | 16.3 | 10 | 5.3 |
| Разряд постоянной мощностью, Вт (при 25°С) АКБ Ventura GP12-100 |
| Конечное напряжение, В/эл. | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 2 ч | 3 ч | 5 ч |
| 9.6 | 2232 | 1824 | 1188 | 828 | 714 | 409.2 | 290.4 | 202.8 |
| 9.9 | 2118 | 1794 | 1122 | 804 | 702 | 402 | 286.8 | 201.6 |
| 10.2 | 2010 | 1740 | 1092 | 792 | 696 | 394.8 | 283.8 | 199.8 |
| 10.5 | 1902 | 1674 | 1056 | 774 | 672 | 387.6 | 280.2 | 199.2 |
| 10.8 | 1776 | 1620 | 1020 | 756 | 654 | 383.4 | 275.4 | 197.4 |
Общие сведения
Свинцово-кислотный аккумулятор Ventura GP 12-100 подходит в качестве основного и резервного источника автономного питания. Он может использоваться в циклическом и буферном режимах, подходит для разряда высокими и малыми токами. Корпус выполнен из долговечного ABS-пластика (акрилбутадиенстирол) и полностью герметичен. На крышке располагается односторонний клапан, он позволяет поддерживать внутри Ventura GP12-100 постоянное давление, необходимое для рекомбинация газов.
Транспортировка
Аккумулятор Ventura GP 12-100 полностью безопасен при перевозках. Следует предусмотреть защиту батарей от коротких замыканий, опрокидывания, падения и ударов. Транспортировка допускается в вертикальном положении, в упаковке от изготовителя, размещать что-либо сверху не допускается. Аккумуляторы с повреждениями корпуса, следами утечки электролита перевозятся и упаковываются как опасный груз. При соблюдении всех правил и рекомендаций Ventura GP12-100 может доставляться морским, воздушным, железнодорожным и автомобильным транспортом.
Эксплуатация
Перед ведением Ventura GP 12-100 в эксплуатацию внимательно изучите инструкцию от производителя и храните её рядом с батареями на видном месте. То, в каких условиях используется аккумулятор напрямую сказывается на его сроке службы. Перед использованием необходимо произвести распаковку изделий и их визуальный осмотр — батареи с повреждениями корпуса, коррозией на клеммах и протекающим электролитом до работы не допускаются и должны быть отправлены на вторичную переработку. Предварительно полностью зарядите Ventura GP12-100 и подготовьте помещение для его использования. Оно должно соответствовать требованиями ПУЭ, ГОСТ Р МЭК 62485-2-2011, особое внимание следует уделить несущей способности пола и покрытий, кислотоустойчивость поверхностей, отсутствие источников высоких температур, пламени и искр. Само помещение не должно быть герметично, температура должна находиться в диапазоне от +5 до +30 °C, а влажность не превышать 90%. Не допускайте загрязнения корпуса и попадания на него жидкостей, это может привести к образование токопроводящей плёнки и коррозии. Шкафы и стеллажи должны соответствовать проектной документации. Во время монтажа во избежание повреждения клемм затягивайте их динамометрическим ключом с изолированной рукояткой. До работы допускается только обученный персонал, снабжённый средствами индивидуальной защиты.
Заряд
Полностью заряжайте Ventura GP 12-100 после каждого использования. Рекомендуется использовать автоматическое зарядное устройство — оно поможет избежать целого ряда ошибок. Оптимальным является заряд на протяжении 10 часов током, равным 10% от общей ёмкости. Для ускоренного подзаряда допускается использовать большее значение тока, не превышающее «Максимальный зарядный ток». Во время заряда температура изделия не должна подниматься выше +35 °C. Раз в 3 месяца рекомендуется производить выравнивающий заряд, если используется 2 и более аккумулятора, подключенных последовательно или после длительного хранения.
Разряд
Во время разряда не стоит превышать «Максимальный разрядный ток» и отбирать ёмкость, превышающую заявленную, это вызывает необратимую сульфатацию пластин. Не допускайте глубоких разрядов, они приводят к сокращению срока службы и преждевременному выходу из строя Ventura GP12-100. Даже во время хранения аккумуляторы разряжаются, среднесуточный саморазряд не превышает 0,1% от общей ёмкости, поэтому необходимо каждые полгода дозаряжать Ventura GP 12-100.
Уход
Всегда держите аккумулятор чистым и сухим. Загрязнение способствует образованию токопроводящей плёнки, она ускоряет саморазряд и может стать причиной короткого замыкания и поражения электричеством. Протирать батарею допускается только хлопковой тканью, смоченной в чистой воде. Использование тканей, накапливающих статический заряд, растворителей и чистящих средств категорически запрещено.
Хранение
Перед хранением Ventura GP12-100 необходимо правильно подготовить помещение. Батареи рекомендуется хранить полностью заряженными при температуре от +5 до +20 °C в вентилируемом сухом пространстве. Аккумуляторы должны находиться на расстоянии не менее 1 метра от радиаторов отопления и других источников тепла. Необходимо предусмотреть защиту от солнечного света, открытого огня, искр и пр. Не реже, чем раз в 6 месяцев полностью заряжайте Ventura GP 12-100, чтобы компенсировать саморазряд. Клеммы аккумулятора всегда находятся под напряжением — используйте специальные колпачки, не кладите ничего поверх батарей, не накрывайте их, не используйте токопроводящие предметы в непосредственной близости от изделий, не допускайте их падения и опрокидывания.
Безопасность
При соблюдении всех правил и рекомендаций Ventura GP12-100 полностью безопасен во время использования и хранения. До работы с аккумуляторами допускается только специально обученный персонал со средствами индивидуальной защиты и изолированным инструментом. Пластины батарей состоят из свинца, при малых габаритах изделия оно обладает большим весом, его стоит учитывать при переносе, перевозке, хранении и монтаже. Корпус полностью герметичен и содержит в себе серную кислоту, при нормальной эксплуатации контакт с ней невозможен. При протечке электролита необходимо сразу нейтрализовать его раствором соды (бикарбонат натрия). Если кислота попала на человека необходимо промыть поражённые участки нейтрализующим раствором или большим количеством чистой воды и незамедлительно обратиться за медицинской помощью. Ventura GP 12-100 выделяет свободный водород, при использовании в закрытом пространстве большого количества аккумуляторов необходимо предусмотреть вентиляцию. Не допускается использование открытого огня, элементов накаливания, источников искр и других факторов, способных вызвать детонацию газа.
