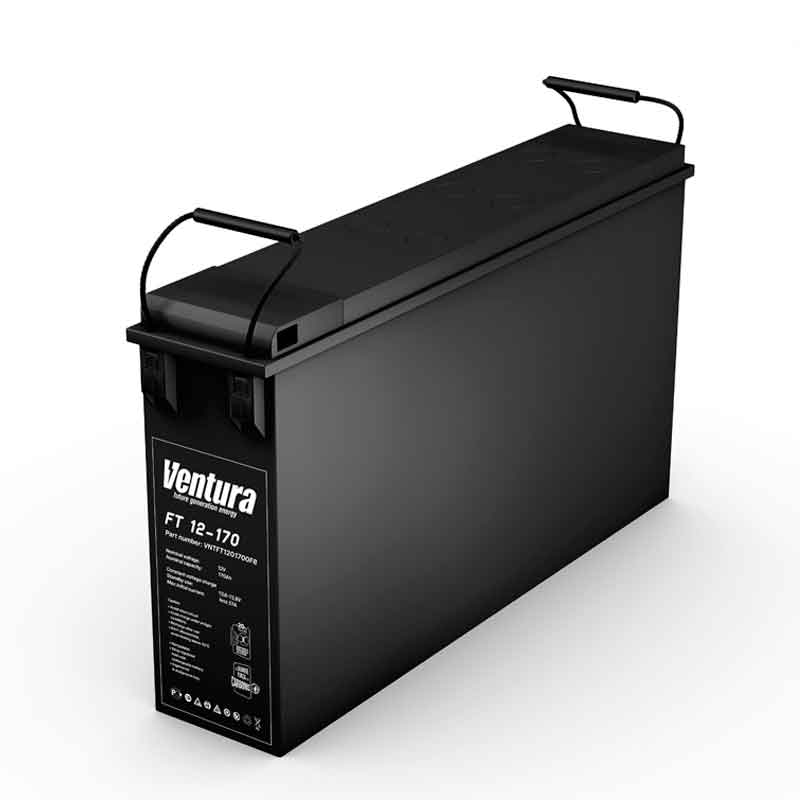

Фронт-терминальный аккумулятор Ventura FT12-170 благодаря своим характеристикам (ёмкость 172 Ач, напряжение 12 В, 12 лет) и компактным размерам обеспечивает максимальную плотность энергии на минимальной площади. Он подходит для установки в 19” и 23” шкафы и стойки, а фронт-терминальное расположение клемм заметно упрощает монтаж и обслуживание. Ventura FT 12-170 выполнен по технологии AGM — стекловолоконный сепаратор удерживает жидкий электролит неподвижно. Аккумулятор используется в ИБП, нефтегазовой сфере, телекоммуникациях и охранно-пожарных системах. Более подробную информацию можно получить в разделе «
». Дата производства аккумулятора Ventura FT12-170 указана на крышке в виде символьного кода.
| Технические характеристики АКБ Ventura FT 12-170 |
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Максимальный разрядный ток (25 °С) | - А (5 с) |
| Внутреннее сопротивление полностью заряженной батареи (25 °С) | 4.6 мОм |
| Саморазряд (при 20 °С) | 3% в месяц |
| Срок службы в буферном режиме | 15 лет |
| Номинальная емкость (25 °С) |
| 20 часовой разряд (- А, 1,75 В/эл.) | - Ач |
| 10 часовой разряд (- А, 1,75 В/эл.) | - Ач |
| 5 часовой разряд (- А, 1,75 В/эл.) | - Ач |
| Циклический режим (– В) |
| Максимальный зарядный ток | - А |
| Температурная компенсация | - мВ/°С |
| Буферный режим (– В) |
| Температурная компенсация | - мВ/°С |
| Диапазон рабочих температур |
| Оптимальная рабочая температура | 20–25 °С |
| Разряд | 10 °С ~ 40 °С |
| Заряд | 10 °С ~ 40 °С |
| Хранение | 5 °С ~ 30 °С |
| Конструкция аккумулятора Ventura FT12-170 |
| Компонент | Материал |
| Положительная пластина | Диоксид свинца |
| Отрицательная пластина | Свинец |
| Корпус и крышка | Синтетическая смола ABS |
| Клапан предохранительный | Каучук |
| Клеммы | Медь |
| Сепаратор | Стекловолокно |
| Электролит | Серная кислота |
Особенности аккумулятора Ventura FT 12-170
Технология AGM
Не требует обслуживания
Срок службы — 15 лет
Допускается перевозка любым транспортом
Применение аккумулятора Ventura FT12-170
ИБП
Нефтегазовая отрасль
Охранно-пожарные системы
Телекоммуникации
| Разряд постоянным током, А (при 25 °С) АКБ Ventura FT 12-170 |
| Конечное напряжение, В/эл. | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 9.9 | 292 | 198 | 141 | 110 | 46.6 | 31.8 | 17.4 |
| 10.2 | 278 | 189 | 132 | 102 | 46.3 | 31.3 | 17.3 |
| 10.5 | 265 | 182 | 127 | 98 | 45.9 | 30.8 | 17.2 |
| 10.8 | 243 | 170 | 114 | 92 | 45.4 | 30.3 | 17 |
| Разряд постоянной мощностью, Вт (при 25°С) АКБ Ventura FT12-170 |
| Конечное напряжение, В/эл. | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 9.9 | 3212 | 2178 | 1815 | 1241 | 535.5 | 384.2 | 208 |
| 10.2 | 3056 | 2115 | 1777 | 1184 | 530.2 | 380.4 | 207 |
| 10.5 | 2943 | 2058 | 1752 | 1161 | 526.7 | 375.1 | 206.2 |
| 10.8 | 2810 | 1977 | 1699 | 1121 | 523.1 | 370.5 | 204.1 |
Общие сведения
Свинцово-кислотный аккумулятор Ventura FT 12-170 подходит в качестве основного и резервного источника автономного питания. Он может использоваться в циклическом и буферном режимах, подходит для разряда высокими и малыми токами. Корпус выполнен из долговечного ABS-пластика (акрилбутадиенстирол) и полностью герметичен. На крышке располагается односторонний клапан, он позволяет поддерживать внутри Ventura FT12-170 постоянное давление, необходимое для рекомбинация газов.
Транспортировка
Аккумулятор Ventura FT 12-170 полностью безопасен при перевозках. Следует предусмотреть защиту батарей от коротких замыканий, опрокидывания, падения и ударов. Транспортировка допускается в вертикальном положении, в упаковке от изготовителя, размещать что-либо сверху не допускается. Аккумуляторы с повреждениями корпуса, следами утечки электролита перевозятся и упаковываются как опасный груз. При соблюдении всех правил и рекомендаций Ventura FT12-170 может доставляться морским, воздушным, железнодорожным и автомобильным транспортом.
Эксплуатация
Перед ведением Ventura FT 12-170 в эксплуатацию внимательно изучите инструкцию от производителя и храните её рядом с батареями на видном месте. То, в каких условиях используется аккумулятор напрямую сказывается на его сроке службы. Перед использованием необходимо произвести распаковку изделий и их визуальный осмотр — батареи с повреждениями корпуса, коррозией на клеммах и протекающим электролитом до работы не допускаются и должны быть отправлены на вторичную переработку. Предварительно полностью зарядите Ventura FT12-170 и подготовьте помещение для его использования. Оно должно соответствовать требованиями ПУЭ, ГОСТ Р МЭК 62485-2-2011, особое внимание следует уделить несущей способности пола и покрытий, кислотоустойчивость поверхностей, отсутствие источников высоких температур, пламени и искр. Само помещение не должно быть герметично, температура должна находиться в диапазоне от +5 до +30 °C, а влажность не превышать 90%. Не допускайте загрязнения корпуса и попадания на него жидкостей, это может привести к образование токопроводящей плёнки и коррозии. Шкафы и стеллажи должны соответствовать проектной документации. Во время монтажа во избежание повреждения клемм затягивайте их динамометрическим ключом с изолированной рукояткой. До работы допускается только обученный персонал, снабжённый средствами индивидуальной защиты.
Заряд
Полностью заряжайте Ventura FT 12-170 после каждого использования. Рекомендуется использовать автоматическое зарядное устройство — оно поможет избежать целого ряда ошибок. Оптимальным является заряд на протяжении 10 часов током, равным 10% от общей ёмкости. Для ускоренного подзаряда допускается использовать большее значение тока, не превышающее «Максимальный зарядный ток». Во время заряда температура изделия не должна подниматься выше +35 °C. Раз в 3 месяца рекомендуется производить выравнивающий заряд, если используется 2 и более аккумулятора, подключенных последовательно или после длительного хранения.
Разряд
Во время разряда не стоит превышать «Максимальный разрядный ток» и отбирать ёмкость, превышающую заявленную, это вызывает необратимую сульфатацию пластин. Не допускайте глубоких разрядов, они приводят к сокращению срока службы и преждевременному выходу из строя Ventura FT12-170. Даже во время хранения аккумуляторы разряжаются, среднесуточный саморазряд не превышает 0,1% от общей ёмкости, поэтому необходимо каждые полгода дозаряжать Ventura FT 12-170.
Уход
Всегда держите аккумулятор чистым и сухим. Загрязнение способствует образованию токопроводящей плёнки, она ускоряет саморазряд и может стать причиной короткого замыкания и поражения электричеством. Протирать батарею допускается только хлопковой тканью, смоченной в чистой воде. Использование тканей, накапливающих статический заряд, растворителей и чистящих средств категорически запрещено.
Хранение
Перед хранением Ventura FT12-170 необходимо правильно подготовить помещение. Батареи рекомендуется хранить полностью заряженными при температуре от +5 до +20 °C в вентилируемом сухом пространстве. Аккумуляторы должны находиться на расстоянии не менее 1 метра от радиаторов отопления и других источников тепла. Необходимо предусмотреть защиту от солнечного света, открытого огня, искр и пр. Не реже, чем раз в 6 месяцев полностью заряжайте Ventura FT 12-170, чтобы компенсировать саморазряд. Клеммы аккумулятора всегда находятся под напряжением — используйте специальные колпачки, не кладите ничего поверх батарей, не накрывайте их, не используйте токопроводящие предметы в непосредственной близости от изделий, не допускайте их падения и опрокидывания.
Безопасность
При соблюдении всех правил и рекомендаций Ventura FT12-170 полностью безопасен во время использования и хранения. До работы с аккумуляторами допускается только специально обученный персонал со средствами индивидуальной защиты и изолированным инструментом. Пластины батарей состоят из свинца, при малых габаритах изделия оно обладает большим весом, его стоит учитывать при переносе, перевозке, хранении и монтаже. Корпус полностью герметичен и содержит в себе серную кислоту, при нормальной эксплуатации контакт с ней невозможен. При протечке электролита необходимо сразу нейтрализовать его раствором соды (бикарбонат натрия). Если кислота попала на человека необходимо промыть поражённые участки нейтрализующим раствором или большим количеством чистой воды и незамедлительно обратиться за медицинской помощью. Ventura FT 12-170 выделяет свободный водород, при использовании в закрытом пространстве большого количества аккумуляторов необходимо предусмотреть вентиляцию. Не допускается использование открытого огня, элементов накаливания, источников искр и других факторов, способных вызвать детонацию газа.
