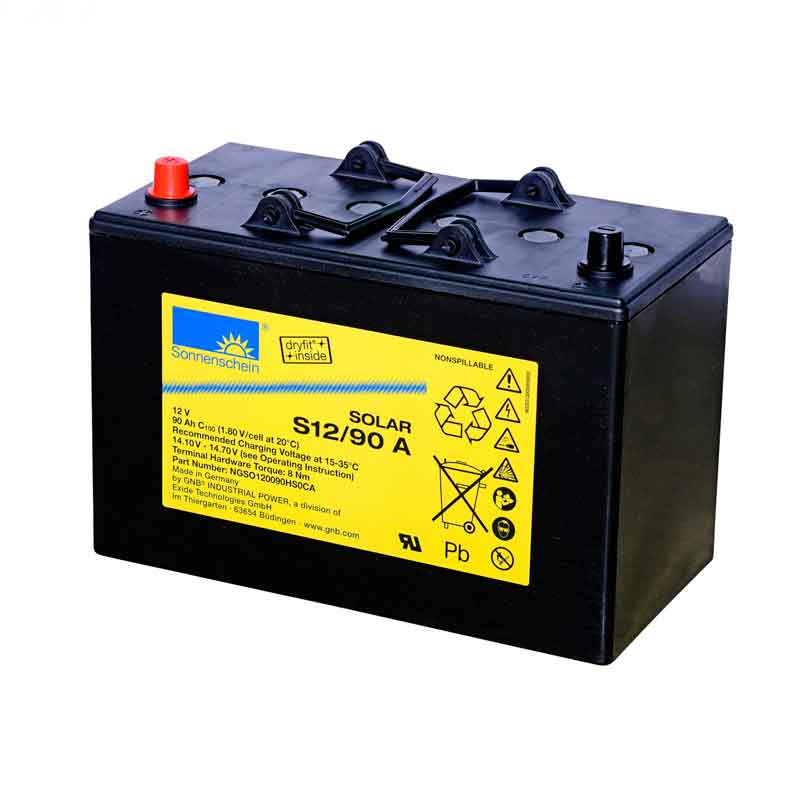

Свинцово-кислотный аккумулятор Sonnenschein Solar S 12/90 A (ёмкость 90 Ач, напряжение 12 В) разработан для преобразования солнечной энергии, он также используется для небольших систем автономного электроснабжения, телекоммуникациях, источниках бесперебойного питания, нефтегазовой промышленности. Циклический ресурс составляет 800 циклов заряд-разряд. Корпус выполнен из прочного ABS-пластика и надёжно герметизирован. Внутри Sonnenschein Solar S 12/90 A поддерживается давление, необходимое для рекомбинации газов, благодаря этому обслуживание батареи не требуется. Электролит находится в желеобразном состоянии (технология Dryfit), это повышает устойчивость аккумулятора к воздействию температур и глубоких разрядов. Дата производства аккумулятора Sonnenschein Solar S 12/90 A указана на крышке в виде символьного кода.
| Технические характеристики АКБ Sonnenschein Solar S 12/90 A |
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Максимальный разрядный ток (25 °С) | - А (5 с) |
| Внутреннее сопротивление полностью заряженной батареи (25 °С) | - мОм |
| Саморазряд (при 20 °С) | 3% в месяц |
| Срок службы в циклическом режиме | 800 циклов |
| Циклический режим (2,42 В) |
| Максимальный зарядный ток | - А |
| Температурная компенсация | - мВ/эл°С |
| Буферный режим (2,275 В) |
| Температурная компенсация | - мВ/эл°С |
| Диапазон рабочих температур |
| Оптимальная рабочая температура | +20–25 °С |
| Разряд | -20 °С ~ 40 °С |
| Заряд | -20 °С ~ 40 °С |
| Хранение | -20 °С ~ 40 °С |
| Конструкция аккумулятора Sonnenschein Solar S 12/90 A |
| Компонент | Материал |
| Положительная пластина | Диоксид свинца |
| Отрицательная пластина | Свинец |
| Корпус и крышка | Синтетическая смола ABS |
| Клапан предохранительный | Каучук |
| Клеммы | Медь |
| Сепаратор | Стекловолокно |
| Электролит | Серная кислота |
Особенности аккумулятора Sonnenschein Solar S 12/90 A
Низкий саморазряд — менее 3% в месяц
Технология Dryfit — желеобразный электролит
Прочный корпус с клапаном избыточного давления
Работа в циклическом и буферном режимах
Область применения аккумулятора Sonnenschein Solar S 12/90 A
ИБП
Телекоммуникации
Нефть и газ
Охранные системы
Общее описание
Свинцово-кислотный аккумулятор Sonnenschein Solar S 12/90 Aпроизводится в Европе и обладает повышенными разрядными характеристиками. Его корпус изготовлен таким образом, чтобы обеспечить максимальную энергоёмкость при минимальной площади основания. Удобные габариты позволяют использовать меньше соединительных кабелей, за счёт чего сильно упрощается и удешевляется обслуживание таких батарей. Отличительной особенностью данного аккумулятора является использование технологии dryfit — электролит загущен до состояния геля, это повышает его устойчивость к глубоким разрядам и перепадам температур. Sonnenschein Solar S 12/90 A предназначен для работы в буферном режиме, но его можно эксплуатировать и в циклическом. Высокие разрядные токи и большая плотность энергии делают этот аккумулятор отличным решением для ИБП и других ответственных систем. Корпус из полипропилена полностью герметичен, разлив электролита без повреждений аккумулятора невозможен, а его обслуживание не требуется на протяжении всего срока службы. На крышке располагается клапан избыточного давления, он предназначен для выбросов избытка газов в атмосферу. Внутри аккумулятора поддерживается давление на 0,15 бар выше атмосферного, из-за этого стенки батареи могут быть немного вспучены (до 4 мм), это не является признаком неисправности изделия. Ни при каких обстоятельствах не пытайтесь открыть корпус аккумулятора — это невозможно без разрушения корпуса и может привести к получению серьёзных травм. По истечению срока службы батарею необходимо утилизировать. Категорически запрещается сливать электролит в почву и канализацию. .
Транспортировка
Sonnenschein Solar S 12/90 A надёжно герметизирован, а электролит загущен до состояния геля (технология dryfit), что позволяет избежать протекания. Аккумулятор считается безопасным грузом, поэтому его допускается перевозить любым видом транспорта: воздушным, автомобильным, морским и железнодорожным. Батареи с протечками электролита или их следами следует перевозить как опасный груз класса 8 по UN№2794. Всегда соблюдайте правила безопасности при перевозке. Аккумуляторы допускается перевозить на паллетах, уложив их в один ряд. Складывать паллеты один на другой и класть что-либо на сами аккумуляторы категорически запрещается. Также следует предотвратить возможность падения батарей, опрокидывания и механического воздействия на них посторонних предметов. Клеммы Sonnenschein Solar S 12/90 A всегда находятся под напряжением, они должны быть снабжены специальными защитными колпачками. Во избежание поражения электричеством ограничьте использование токопроводящих инструментов и предметов в непосредственной близости от аккумуляторов. Стоит учитывать большой удельный вес самих аккумуляторов, их падения может привести к серьёзным травмам или порче имущества.
Помещение для хранения
От того, в каком помещении хранится аккумулятор зависит его срок службы и качественные характеристики. При неправильном хранении они могут значительно снизиться, а сама батарея преждевременно выйти из строя. Предварительно убедитесь, что пол помещения и подходы к нему обладают достаточной несущей способностью, а его покрытие устойчиво к кислоте. Не допускается расположения рядом источников открытого огня, искр и других тепловых воздействий, аккумуляторы выделяют водород и кислород, смесь этих газов взрывоопасна. Для удаления газов из помещения следует предусмотреть наличие вытяжной вентиляции, обеспечивающей достаточный воздухообмен в соответствии с требованиями ГОСТ Р МЭК 62485-2-2011. Рекомендуется поддерживать +20 °C и дозаряжать батареи не реже, чем раз в полгода, это позволит продлить срок службы изделий. Само помещение должно быть сухим и защищать аккумуляторы от попадания прямого солнечного света.
Уход и контроль
Правильный уход за аккумулятором увеличит срок службы изделия и сделает его эксплуатацию безопаснее. Батареи всегда должны быть чистыми и сухими, в противном случае это приводит к появлению токопроводящей плёнки, которая ускоряет саморазряд, может вызвать короткое замыкание или стать причиной поражения электрическим током. Протирать аккумулятор допускается исключительно хлопковой тканью, смоченной в чистой воде. Категорически запрещается использование любых чистящих средств, растворителей и тканей, способных накапливать статический заряд. На протяжении всего срока эксплуатации аккумулятора необходимо производить измерения и заносить их в специальный журнал.
Каждые 6 месяцев:
- напряжение на батарее в целом,
- напряжение подзаряда отдельных элементов/блоков,
- температуру поверхности отдельных элементов/блоков,
- температуру в аккумуляторном помещении.
Каждые 12 месяцев:
- напряжение на батарее в целом,
- напряжение подзаряда всех элементов/ блоков,
- температуру поверхности всех элементов/ блоков,
- температуру в аккумуляторном помещении,
- сопротивление изоляции.
При превышении температуры на 5 °C выше рекомендуемого и отклонении напряжения подзаряда от среднего, необходимо обратиться в сервисную службу производителя. Следует ежегодно замерять напряжение заряда аккумулятора на соответствие с таблицей от производителя, при необходимости корректировать данное значение.
Каждые 12 месяцев:
- визуальный осмотр резьбовых соединений,
- проверку момента затяжки резьбовых соединений,
- проверку расположения аккумуляторов,
- проверку вентиляции.
Эксплуатация
До начала эксплуатации внимательно изучите инструкцию. Храните её вблизи от аккумулятора. Перед установкой батарей произведите их визуальный осмотр на наличие протекания электролита, трещин и других механических повреждений, аккумуляторы с дефектами к использованию не допускаются.
До ввода в эксплуатацию необходимо:
- снять защитные колпачки с клемм аккумулятора,
- проверить полярность подключения,
- измерить сопротивление изоляции,
- проверить прочность монтажа соединений.
Для работы с аккумуляторами необходим специально обученный персонал со средствами индивидуально защиты, подготовленное помещение, соответствующее всем требованиям (см. Выше «Помещение для хранения»). Для обеспечения работы клапана избыточного давления устанавливайте батареи в вертикальном положении (крышкой вверх). Обратите внимание на температуры: в помещении она должна составлять +20 °C, а разница между отдельными частями аккумулятора не должна превышать 3 °C.
Разряд
Аккумулятор Sonnenschein Solar S 12/90 A подходит для разрядов высокими токами, но всегда следует помнить о максимальном значении. Превышать его запрещено, если это необходимо — согласуйте режим эксплуатации с производителем. Не снимайте с батареи больше её заявленной мощности. По возможности заряжайте аккумулятор после каждого использования.
Заряд
Уделяйте особое внимание заряду аккумулятора, от этого зависит срок службы изделия. Оптимальное значение зарядного тока составляет 10% от номинальной ёмкости батареи. Для более быстрой подзарядки допускается поднимать значение до 35%, но не более. Для подзарядки в режиме содержания — 5%. Следите чтобы температура аккумулятора не превышала 45 °C, если это произошло — переведите в режим содержания или прекратите подзарядку. Каждому режиму работы соответствует свой ражим подзарядки: буферный, параллельно-резервный, циклический, с переключением.
Недозаряд / перезаряд аккумулятора
Недозаряд и глубокие разряды батареи могут привести к снижению качественных характеристик и преждевременному выходу изделия из строя.
Причины недозаряда:
- заниженное напряжение и/или ток заряда.
Причины перезаряда:
- чрезмерная продолжительность ускоренных зарядов,
- завышенный ток заряда,
- завышенное напряжение непрерывного подзаряда.
Хранение
Перед длительным хранением полностью зарядите аккумулятор. Повторяйте процедуру не реже, чем раз в полгода, это позволит избежать потери ёмкости. Значение саморазряда не превышает 3% в месяц, но образование токопроводящей плёнки может ускорить процесс, чтобы этого избежать содержите аккумуляторы в чистоте. Температура в помещении должна равняться 20 °C, предусмотрите защиту батарей от воздействия прямого солнечного света, тепла и искр. Храните Sonnenschein Solar S 12/90 A на паллетах в один ряд, располагать один на другой и класть какие-либо предметы сверху запрещено. Пол в помещении должен быть покрыт кислотостойким покрытием. Более подробную информацию можно получить выше в разделе «Уход и контроль». После длительного хранения всегда проверяйте значение напряжения холостого хода, если оно отличается от номинального — произведите выравнивающий заряд.
Испытания
Стандартные испытания следует проводить согласно методике, изложенной в ГОСТ Р МЭК 60896-21-2013. Нестандартные испытания и их методика должны быть согласованы с производителем или его представителем. Основные испытания — проверка ёмкости аккумулятора и контроль сопротивления изоляции. Подробнее об этом в «
- Инструкции по эксплуатации
».
Основные угрозы
На протяжении всего периода использования, транспортировки и хранения соблюдайте правила эксплуатации, они позволят избежать несчастных случаев. Клеммы батареи всегда находятся под напряжением, контакт с ними может привести к поражению током. Во время хранения и перевозки они должны быть защищены специальными колпачками, во время работы батареи необходимо использовать специальные средства индивидуальной защиты и избегать использования токопроводящих инструментов и предметов. Аккумуляторы обладают большим удельным весом, учитывайте это во время их перевозки/переноса и установки в стеллажи и шкафы. Электролит — это раствор серной кислоты, контакт с ней опасен. В нормальных условиях утечка электролита невозможна. При попадании раствора на кожу поражённые участки необходимо сразу промыть большим количеством чистой воды и незамедлительно обратиться за медицинской помощью. Аккумуляторы выделяют свободный водород и кислород, смесь этих газов с воздухом взрывоопасна. В помещении с аккумуляторами запрещено использовать приборы накаливания, источники открытого огня, искр и других факторов, способных вызвать детонацию. Необходимо оборудовать вытяжную вентиляцию в соответствии с требованиями ГОСТ Р МЭК 62485-2-2011.
Требования безопасности
Аккумуляторные батареи Sonnenschein Solar S 12/90 A должны устанавливаться и обслуживаться в соответствии с требованиями ГОСТ Р МЭК 62485-2-2011, Правил технической эксплуатации электроустановок потребителей, Правил по охране труда при эксплуатации электроустановок, Правил технической эксплуатации электрических станций и сетей РФ, Правил устройства электроустановок, настоящей эксплуатационной документацией. АБ с жидким электролитом должны устанавливаться в аккумуляторном помещении. Герметизированные аккумуляторы размещаются в производственных помещениях (как правило, на стеллажах или в аккумуляторных шкафах). Монтаж и ввод в эксплуатацию должна выполнять специализированная организация в соответствии с требованием соответствующей документации.
К работе с батареями допускается только квалифицированный персонал с группой по электробезопасности не ниже III, прошедший специальное обучение и допущенный к самостоятельной работе. Вышеуказанный персонал должен пройти проверку знаний требований по охране труда, знать безопасные условия труда при работе с аккумуляторной батареей, уметь пользоваться средствами индивидуальной защиты, должен быть обучен безопасным методам и приемам выполнения работ, оказанию первой помощи пострадавшим, обязан изучить и знать данную эксплуатационную документацию, а также должен пройти инструктаж по охране труда.
Персонал допускается к работе только в защитной одежде: специальные очки или маску, респиратор, защитные перчатки, фартук и антистатическая обувь с композитным подноском. При работе с аккумуляторами не разрешено использовать одежду, способную накапливать статическое электричество, токопроводящие предметы (очки в металлической оправе, часы, ювелирные украшение и т.д.). Во избежание коротких замыканий и поражения током запрещено использование металлических предметов и инструментов.
