| Разряд постоянной мощностью, Вт (при 20°С) АКБ Sonnenschein A502 10 S |
| Конечное напряжение, В/эл. | 3 мин | 5 мин | 10 мин | 15 мин | 20 мин | 30 мин | 45 мин | 1 ч | 1.5 ч |
| 1.60 | 73 | 63 | 48 | 38 | 31 | 23 | 17 | 14 | 10 |
| 1.65 | 68 | 62 | 47 | 38 | 31 | 23 | 17 | 14 | 10 |
| 1.70 | 64 | 60 | 46 | 38 | 31 | 22 | 17 | 14 | 10 |
| 1.75 | 60 | 58 | 45 | 36 | 30 | 22 | 17 | 14 | 10 |
| 1.80 | 56 | 53 | 44 | 35 | 29 | 31 | 17 | 14 | 10 |
| 1.85 | 56 | 50 | 41 | 33 | 27 | 20 | 16 | 13 | 9 |
Общее описание

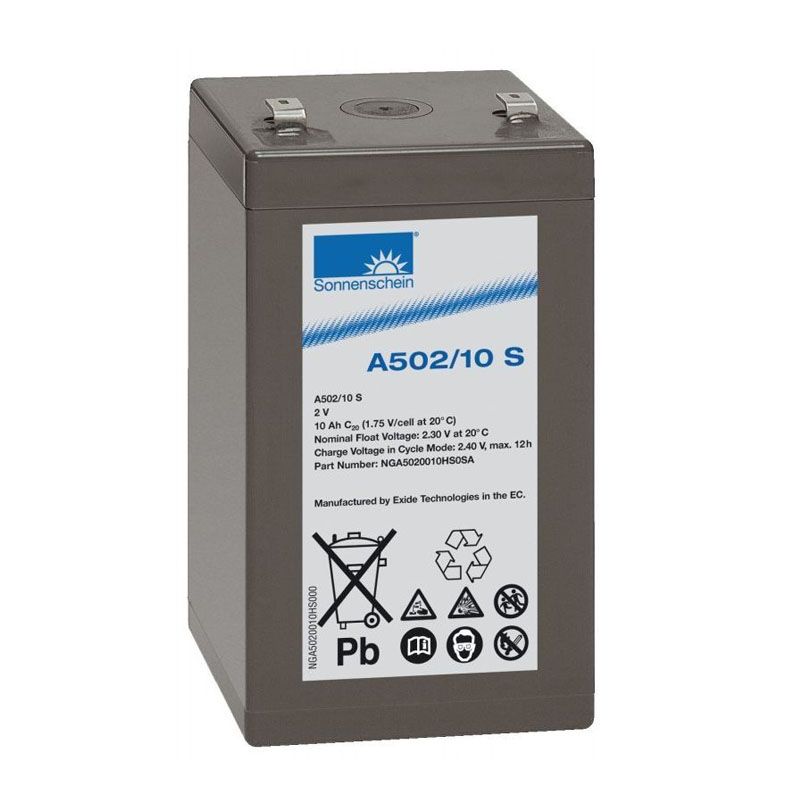

Свинцово-кислотный аккумулятор Sonnenschein A502 10 S производится в Европе и обладает повышенными разрядными характеристиками. Его корпус изготовлен таким образом, чтобы обеспечить максимальную энергоёмкость при минимальной площади основания. Удобные габариты позволяют использовать меньше соединительных кабелей, за счёт чего сильно упрощается и удешевляется обслуживание таких батарей. Отличительной особенностью данного аккумулятора является использование технологии dryfit — электролит загущен до состояния геля, это повышает его устойчивость к глубоким разрядам и перепадам температур. Sonnenschein A502 10 S предназначен для работы в буферном режиме, но его можно эксплуатировать и в циклическом. Высокие разрядные токи и большая плотность энергии делают этот аккумулятор отличным решением для ИБП и других ответственных систем. Корпус из полипропилена полностью герметичен, разлив электролита без повреждений аккумулятора невозможен, а его обслуживание не требуется на протяжении всего срока службы. На крышке располагается клапан избыточного давления, он предназначен для выбросов избытка газов в атмосферу. Внутри аккумулятора поддерживается давление на 0,15 бар выше атмосферного, из-за этого стенки батареи могут быть немного вспучены (до 4 мм), это не является признаком неисправности изделия. Срок жизни батареи может достигать 12 лет при соблюдении всех правил и рекомендаций от производителя и поддержании температуры порядка 20 °C. Ни при каких обстоятельствах не пытайтесь открыть корпус аккумулятора — это невозможно без разрушения корпуса и может привести к получению серьёзных травм. По истечению срока службы батарею необходимо утилизировать. Категорически запрещается сливать электролит в почву и канализацию. Более подробную информацию можно узнать в разделе «
»).
Транспортировка
Sonnenschein A502 10 S надёжно герметизирован, а электролит загущен до состояния геля (технология dryfit), что позволяет избежать протекания. Аккумулятор считается безопасным грузом, поэтому его допускается перевозить любым видом транспорта: воздушным, автомобильным, морским и железнодорожным. Батареи с протечками электролита или их следами следует перевозить как опасный груз класса 8 по UN№2794. Всегда соблюдайте правила безопасности при перевозке. Аккумуляторы допускается перевозить на паллетах, уложив их в один ряд. Складывать паллеты один на другой и класть что-либо на сами аккумуляторы категорически запрещается. Также следует предотвратить возможность падения батарей, опрокидывания и механического воздействия на них посторонних предметов. Клеммы Sonnenschein A502 10 S всегда находятся под напряжением, они должны быть снабжены специальными защитными колпачками. Во избежание поражения электричеством ограничьте использование токопроводящих инструментов и предметов в непосредственной близости от аккумуляторов. Стоит учитывать большой удельный вес самих аккумуляторов, их падения может привести к серьёзным травмам или порче имущества.
Помещение для хранения
От того, в каком помещении хранится аккумулятор зависит его срок службы и качественные характеристики. При неправильном хранении они могут значительно снизиться, а сама батарея преждевременно выйти из строя. Предварительно убедитесь, что пол помещения и подходы к нему обладают достаточной несущей способностью, а его покрытие устойчиво к кислоте. Не допускается расположения рядом источников открытого огня, искр и других тепловых воздействий, аккумуляторы выделяют водород и кислород, смесь этих газов взрывоопасна. Для удаления газов из помещения следует предусмотреть наличие вытяжной вентиляции, обеспечивающей достаточный воздухообмен в соответствии с требованиями ГОСТ Р МЭК 62485-2-2011. Рекомендуется поддерживать +20 °C и дозаряжать батареи не реже, чем раз в полгода, это позволит продлить срок службы изделий. Само помещение должно быть сухим и защищать аккумуляторы от попадания прямого солнечного света.
Уход и контроль
Правильный уход за аккумулятором увеличит срок службы изделия и сделает его эксплуатацию безопаснее. Батареи всегда должны быть чистыми и сухими, в противном случае это приводит к появлению токопроводящей плёнки, которая ускоряет саморазряд, может вызвать короткое замыкание или стать причиной поражения электрическим током. Протирать аккумулятор допускается исключительно хлопковой тканью, смоченной в чистой воде. Категорически запрещается использование любых чистящих средств, растворителей и тканей, способных накапливать статический заряд. На протяжении всего срока эксплуатации аккумулятора необходимо производить измерения и заносить их в специальный журнал (см. раздел «
»).
Каждые 6 месяцев:
- напряжение на батарее в целом,
- напряжение подзаряда отдельных элементов/блоков,
- температуру поверхности отдельных элементов/блоков,
- температуру в аккумуляторном помещении.
Каждые 12 месяцев:
- напряжение на батарее в целом,
- напряжение подзаряда всех элементов/ блоков,
- температуру поверхности всех элементов/ блоков,
- температуру в аккумуляторном помещении,
- сопротивление изоляции.
При превышении температуры на 5 °C выше рекомендуемого и отклонении напряжения подзаряда от среднего, необходимо обратиться в сервисную службу производителя. Следует ежегодно замерять напряжение заряда аккумулятора на соответствие с таблицей от производителя, при необходимости корректировать данное значение.
Каждые 12 месяцев:
- визуальный осмотр резьбовых соединений,
- проверку момента затяжки резьбовых соединений,
- проверку расположения аккумуляторов,
- проверку вентиляции.
Эксплуатация
До начала эксплуатации внимательно изучите инструкцию. Храните её вблизи от аккумулятора. Перед установкой батарей произведите их визуальный осмотр на наличие протекания электролита, трещин и других механических повреждений, аккумуляторы с дефектами к использованию не допускаются.
До ввода в эксплуатацию необходимо:
- снять защитные колпачки с клемм аккумулятора,
- проверить полярность подключения,
- измерить сопротивление изоляции,
- проверить прочность монтажа соединений.
Для работы с аккумуляторами необходим специально обученный персонал со средствами индивидуально защиты, подготовленное помещение, соответствующее всем требованиям (см. Выше «Помещение для хранения»). Для обеспечения работы клапана избыточного давления устанавливайте батареи в вертикальном положении (крышкой вверх). Обратите внимание на температуры: в помещении она должна составлять +20 °C, а разница между отдельными частями аккумулятора не должна превышать 3 °C.
Разряд
Аккумулятор Sonnenschein A502 10 S подходит для разрядов высокими токами, но всегда следует помнить о максимальном значении. Превышать его запрещено, если это необходимо — согласуйте режим эксплуатации с производителем. Не снимайте с батареи больше её заявленной мощности. По возможности заряжайте аккумулятор после каждого использования.
Заряд
Уделяйте особое внимание заряду аккумулятора, от этого зависит срок службы изделия. Оптимальное значение зарядного тока составляет 10% от номинальной ёмкости батареи. Для более быстрой подзарядки допускается поднимать значение до 35%, но не более. Для подзарядки в режиме содержания — 5%. Следите чтобы температура аккумулятора не превышала 45 °C, если это произошло — переведите в режим содержания или прекратите подзарядку. Каждому режиму работы соответствует свой ражим подзарядки: буферный, параллельно-резервный, циклический, с переключением. Подробнее о каждом из них можно узнать в разделе «
».
Недозаряд / перезаряд аккумулятора
Недозаряд и глубокие разряды батареи могут привести к снижению качественных характеристик и преждевременному выходу изделия из строя.
Причины недозаряда:
- заниженное напряжение и/или ток заряда.
Причины перезаряда:
- чрезмерная продолжительность ускоренных зарядов,
- завышенный ток заряда,
- завышенное напряжение непрерывного подзаряда.
Автоматическое зарядное устройство и его правильная настройка помогут избежать недо/перезаряда аккумулятора. Не превышайте значений, рекомендованных производителем.более подробную информацию об этом, можно получить в инструкции (см. раздел «
»).
Хранение
Перед длительным хранением полностью зарядите аккумулятор. Повторяйте процедуру не реже, чем раз в полгода, это позволит избежать потери ёмкости. Значение саморазряда не превышает 3% в месяц, но образование токопроводящей плёнки может ускорить процесс, чтобы этого избежать содержите аккумуляторы в чистоте. Температура в помещении должна равняться 20 °C, предусмотрите защиту батарей от воздействия прямого солнечного света, тепла и искр. Храните Sonnenschein A502 10 S на паллетах в один ряд, располагать один на другой и класть какие-либо предметы сверху запрещено. Пол в помещении должен быть покрыт кислотостойким покрытием. Более подробную информацию можно получить выше в разделе «Уход и контроль». После длительного хранения всегда проверяйте значение напряжения холостого хода, если оно отличается от номинального — произведите выравнивающий заряд.
Испытания
Стандартные испытания следует проводить согласно методике, изложенной в ГОСТ Р МЭК 60896-21-2013. Нестандартные испытания и их методика должны быть согласованы с производителем или его представителем. Основные испытания — проверка ёмкости аккумулятора и контроль сопротивления изоляции. Подробнее об этом в «
- Инструкции по эксплуатации
».
Основные угрозы
На протяжении всего периода использования, транспортировки и хранения соблюдайте правила эксплуатации, они позволят избежать несчастных случаев. Клеммы батареи всегда находятся под напряжением, контакт с ними может привести к поражению током. Во время хранения и перевозки они должны быть защищены специальными колпачками, во время работы батареи необходимо использовать специальные средства индивидуальной защиты и избегать использования токопроводящих инструментов и предметов. Аккумуляторы обладают большим удельным весом, учитывайте это во время их перевозки/переноса и установки в стеллажи и шкафы. Электролит — это раствор серной кислоты, контакт с ней опасен. В нормальных условиях утечка электролита невозможна. При попадании раствора на кожу поражённые участки необходимо сразу промыть большим количеством чистой воды и незамедлительно обратиться за медицинской помощью. Аккумуляторы выделяют свободный водород и кислород, смесь этих газов с воздухом взрывоопасна. В помещении с аккумуляторами запрещено использовать приборы накаливания, источники открытого огня, искр и других факторов, способных вызвать детонацию. Необходимо оборудовать вытяжную вентиляцию в соответствии с требованиями ГОСТ Р МЭК 62485-2-2011.
Требования безопасности
Аккумуляторные батареи Sonnenschein A502 10 S должны устанавливаться и обслуживаться в соответствии с требованиями ГОСТ Р МЭК 62485-2-2011, Правил технической эксплуатации электроустановок потребителей, Правил по охране труда при эксплуатации электроустановок, Правил технической эксплуатации электрических станций и сетей РФ, Правил устройства электроустановок, настоящей эксплуатационной документацией. АБ с жидким электролитом должны устанавливаться в аккумуляторном помещении. Герметизированные аккумуляторы размещаются в производственных помещениях (как правило, на стеллажах или в аккумуляторных шкафах). Монтаж и ввод в эксплуатацию должна выполнять специализированная организация в соответствии с требованием соответствующей документации.
К работе с батареями допускается только квалифицированный персонал с группой по электробезопасности не ниже III, прошедший специальное обучение и допущенный к самостоятельной работе. Вышеуказанный персонал должен пройти проверку знаний требований по охране труда, знать безопасные условия труда при работе с аккумуляторной батареей, уметь пользоваться средствами индивидуальной защиты, должен быть обучен безопасным методам и приемам выполнения работ, оказанию первой помощи пострадавшим, обязан изучить и знать данную эксплуатационную документацию, а также должен пройти инструктаж по охране труда.
Персонал допускается к работе только в защитной одежде: специальные очки или маску, респиратор, защитные перчатки, фартук и антистатическая обувь с композитным подноском. При работе с аккумуляторами не разрешено использовать одежду, способную накапливать статическое электричество, токопроводящие предметы (очки в металлической оправе, часы, ювелирные украшение и т.д.). Во избежание коротких замыканий и поражения током запрещено использование металлических предметов и инструментов.
