| Разряд постоянной мощностью, Вт (при 20°С) АКБ Marathon L2V320 |
| Конечное напряжение, В/эл. | 3 мин | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 2 ч | 3ч | 5 ч | 8 ч | 10 ч |
| 1.60 | 2020 | 1770 | 1350 | 1080 | 678 | 408 | 238 | 174 | 114 | 77,3 | 64,1 |
| 1.65 | 1910 | 1675 | 1290 | 1045 | 665 | 402 | 237 | 173 | 114 | 77,2 | 64 |
| 1.70 | 1770 | 1565 | 1215 | 990 | 645 | 393 | 235 | 173 | 113 | 76,9 | 63,8 |
| 1.75 | 1595 | 1430 | 1135 | 935 | 625 | 385 | 230 | 171 | 112 | 76,5 | 63,4 |
| 1.80 | 1380 | 1250 | 1010 | 860 | 580 | 364 | 222 | 167 | 110 | 75,2 | 62,8 |
| 1.85 | 1160 | 1070 | 885 | 750 | 527 | 340 | 212 | 161 | 106 | 72,6 | 60,6 |
| 1.90 | 920 | 855 | 725 | 630 | 456 | 296 | 187 | 143 | 96,1 | 66,2 | 54,9 |
Общее описание

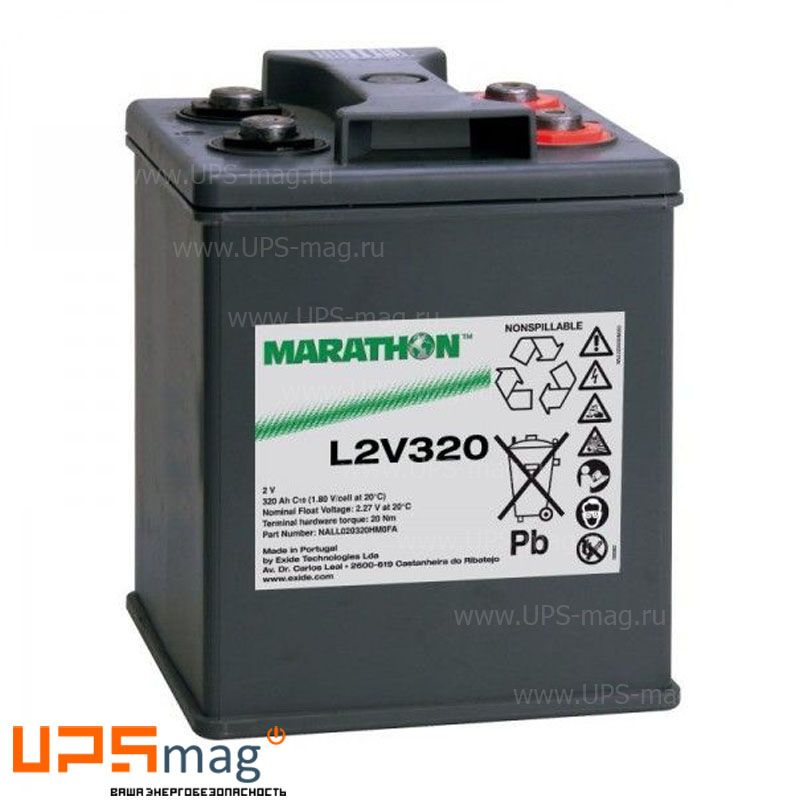

Главной особенностью свинцово-кислотного аккумулятора Marathon L2V320 — являются большие токи в режиме коротких разрядов. Корпус выполнен таким образом, чтобы обеспечить максимальную плотность энергии на минимальной площади. Компактное расположение батарей позволяет уменьшить количество кабелей, что значительно упрощает и удешевляет обслуживание. Сам аккумулятор необслуживаемый, на протяжении всего срока эксплуатации долив воды не требуется. Корпус состоит из долговечного пластика, на боках имеется оребрение для увеличения прочности изделия. Батарея полностью герметична, в ней поддерживается давление выше атмосферного на 0,15 бар, из-за этого стенки корпуса могут немного выступать (вспучиваться) на 4 мм, это не является признаком неисправности аккумулятора. На крышке установлен регулирующий клапан избыточного давления, через который сбрасываются в атмосферу водород и кислород. Жидкий электролит находится в неподвижном состоянии, он удерживается внутри за счёт стекловолонных сепараторов. Не пытайтесь вскрыть аккумулятор, сделать это без его разрушения повреждения невозможно. Нарушение герметичности корпуса может привести к серьёзным травмам. При правильной эксплуатации аккумулятора при температуре 20 °C его срок службы может достигать 12 лет. После выхода изделия из строя обязательно отдайте его на вторичную переработку. Не допускайте попадания электролита в почву или канализацию. Низкое значение саморазряда позволяет хранить батареи до 2 лет без дополнительной подзарядки. Повышенную устойчивость к коррозии обеспечивает свинцово-кальциевый сплав, он применяется для создания решёток пластин аккумулятора. Более подробную информацию можно узнать в разделе «
»).
Транспортировка
У аккумулятора Marathon L2V320 отсутствуют ограничения на транспортировку, его корпус надёжно герметизирован, поэтому допускается перевозка на всех видах транспорта: автомобильном, железнодорожном, морском и воздушном. Перед отправкой необходимо уложить батареи на поддоны в один слой, класть что-либо сверху категорически запрещается. Перевозить аккумуляторы допускается исключительно в вертикальном положении. Запрещено ронять, опрокидывать аккумуляторы, следует исключить воздействие источников открытого огня, искр и приборов накаливания, не допускать падения на батареи посторонних предметов. Клеммы батарей всегда находятся под напряжением, обязательно проверьте наличие защитных колпачков, если таковые отсутствуют — избегайте контакта с металлическими частями аккумулятора и не используйте поблизости токопроводящие инструменты и предметы. Перед началом перевозки следует проверить изделия на отсутствие механических повреждений, трещин и протекание электролита. Если таковые имеются аккумулятор следует перевозить как опасный груз класса 8 по UN№2794.
Помещение для хранения
Помещение, в котором будут храниться аккумуляторы Marathon L2V320 должно соответствовать требованиям национальных стандартов и правил. Следует убедиться, что пол помещения, подходов к нему и их покрытия обладают достаточной несущей способностью — батареи имеют большой удельный вес. На протяжении всего времени аккумуляторы выделяют водород и кислород, эти газы в определённой концентрации взрывоопасны, поэтому следует предусмотреть наличие вытяжной вентиляции, обеспечивающей достаточный воздухообмен в соответствии с требованиями ГОСТ Р МЭК 62485-2-2011. Также не допускается наличия в помещении приборов накаливания, источников открытого огня и искр, следует предусмотреть защиту изделий от воздействия прямого солнечного света. Оптимальный температурный режим 20 °C. Поверхность, на которой будут храниться аккумуляторы должна быть кислотоустойчивой. Само помещение должно быть сухим.
Уход и контроль
Всегда содержите аккумуляторы в чистоте, загрязнения приводят к образованию токопроводящей плёнки. Протирать батареи допускается только хлопковой тканью, смоченной в чистой воде, применение любым чистящих средств и растворителей категорически запрещено. Избегайте попадания жидкой влаги и льда на корпус, они могу привести к коррозии и преждевременному выходу изделия из строя. На протяжении всего срока эксплуатации аккумулятора необходимо производить измерения и заносить их в специальный журнал (см. раздел «
»).
Каждые 6 месяцев:
- напряжение на батарее в целом,
- напряжение подзаряда отдельных элементов/блоков,
- температуру поверхности отдельных элементов/блоков,
- температуру в аккумуляторном помещении.
Каждые 12 месяцев:
- напряжение на батарее в целом,
- напряжение подзаряда всех элементов/ блоков,
- температуру поверхности всех элементов/ блоков,
- температуру в аккумуляторном помещении,
- сопротивление изоляции.
При превышении температуры на 5 °C выше рекомендуемого и отклонении напряжения подзаряда от среднего, необходимо обратиться в сервисную службу производителя. Следует ежегодно замерять напряжение заряда аккумулятора на соответствие с таблицей от производителя, при необходимости корректировать данное значение.
Каждые 12 месяцев:
- визуальный осмотр резьбовых соединений,
- проверку момента затяжки резьбовых соединений,
- проверку расположения аккумуляторов,
- проверку вентиляции.
Эксплуатация
До начала эксплуатации аккумулятора обязательно изучите инструкцию от производителя. Всегда соблюдайте её и храните вблизи от батарей. Корпус Marathon L2V320 надёжно герметизирован, доливать воду в аккумулятор не требуется. Не пытайтесь вскрыть батарею — это может привести к серьёзным травмам. Перед началом использования произведите визуальный осмотр изделия. На нём не должно быть механических повреждений, трещин, следов и протечек электролита, если таковые имеются — использовать аккумулятор нельзя.
До ввода в эксплуатацию необходимо:
- Снять защитные колпачки с клемм аккумулятора,
- Проверить полярность подключения,
- Измерить сопротивление изоляции,
- Проверить прочность монтажа соединений.
Для работы с аккумуляторами допускается только специально обученный персонал, обеспеченный средствами индивидуальной защиты, и подготовленное помещение, соответствующее всем требованиям (см. выше «Помещение для хранения»). Для корректной работы клапана избыточного давления устанавливать аккумуляторы допускается только в вертикальном положение (крышкой вверх). Оптимальная температура эксплуатации аккумулятора 20 °C, а разница между отдельными элементами батареи не должна превышать 3 °C.
Разряд
От того, каким током и в каком режиме разряжается аккумулятор, зависит продолжительность жизни изделия. По возможности придерживайтесь значений, рекомендованных производителем. Не допускается снимать с аккумулятора больше его номинальной ёмкости, это может привести к преждевременному выходу изделия из строя. При необходимости разряда другими режимами, необходимо предварительно согласовать их с производителем. После полного или частичного разряда батареи полностью зарядите её.
Заряд
От режима и тока подзарядки зависит срок службы батареи. Эти значения зависят от режима работы аккумулятора и способа его эксплуатации. Рекомендуемое значение тока заряда составляет 10% от номинальной ёмкости батареи, максимальный зарядный ток не должен превышать 35%, в режиме содержания это значение должно равняться 5%. Если во время подзарядки температура аккумулятора поднимается выше 45 °C, следует отключить зарядное устройство или перевести батарею в режим содержания. Всего существует четыре режима заряда: буферный, параллельно-резервный, циклический, с переключением. Подробнее о каждом из них можно узнать в разделе «
».
Недозаряд / перезаряд аккумулятора
Особое внимание следует уделить глубине разряда аккумулятора. Частая глубокая разрядка может привести к значительному снижению ёмкости изделия и его преждевременной порче. Избыточный заряд аккумулятора также негативно сказывается на сроке службы.
Причины недозаряда:
- заниженное напряжение и/или ток заряда.
Причины перезаряда:
- чрезмерная продолжительность ускоренных зарядов,
- завышенный ток заряда,
- завышенное напряжение непрерывного подзаряда.
Чтобы это предотвратить необходимо использовать автоматическое зарядное устройство и правильно его регулировать. Не превышайте значений, рекомендованных производителем. Детально изучить этот вопрос, можно прочитав инструкцию в разделе «
».
Хранение
Если батареи не будут использоваться долгое время, следует их полностью зарядить. Значение саморазряда не превышает 3% в месяц, поэтому следует повторять полную подзарядку не реже, чем раз в 6 месяцев. Хранить аккумуляторы допускается только в вертикальном положении на паллетах, класть что-либо сверху запрещено. Температура в помещении должна составлять порядка 20 °C, также не допускайте воздействия на аккумуляторы прямого солнечного света и других источников тепла. Само помещение должно быть сухим и вентилируемым. Храните аккумуляторы чистыми, загрязнения образуют токопроводящую плёнку, которая может привести к преждевременной разрядке батарей, поражению электрическим током и коротким замыканиям. Как правильно ухаживать, читайте выше в разделе «Уход и контроль». Перед вводом в эксплуатацию обязательно проверьте значение напряжения холостого хода, если оно отличается от номинального, необходимо произвести выравнивающий заряд.
Испытания
Стандартные испытания следует проводить согласно методике, изложенной в ГОСТ Р МЭК 60896-21-2013. Нестандартные испытания и их методика должны быть согласованы с производителем или его представителем. Основные испытания — проверка ёмкости аккумулятора и контроль сопротивления изоляции. Подробнее об этом в «
- Инструкции по эксплуатации
».
Основные угрозы
При работе с аккумуляторами всегда стоит помнить и применять правила безопасной эксплуатации. Батареи обладают большим удельным весом, не стоит пренебрегать им. Учитывайте этот параметр при переносе и монтаже аккумулятора. Клеммы всегда находятся под напряжением, контакт с ними приводит к поражению электрическим током, необходимо использовать индивидуальные средства защиты и изолированный инструмент. Внутри аккумулятора находится электролит — раствор серной кислоты, при нормальной эксплуатации его протекание невозможно, оно может появиться в случае повреждения корпуса или клапана избыточного давления. Попадание электролита на кожу приводит к химическим ожогам. После взаимодействия с серной кислотой промойте поражённый участок большим количеством чистой воды и незамедлительно обратитесь за медицинской помощью. Во время работы аккумулятор выделяет водород и кислород, эти газы взрывоопасны, поэтому следует обеспечить воздухообмен в помещении в соответствии с требованиями ГОСТ Р МЭК 62485-2-2011.
Требования безопасности
Аккумуляторные батареи Marathon L2V320 должны устанавливаться и обслуживаться в соответствии с требованиями ГОСТ Р МЭК 62485-2-2011, Правил технической эксплуатации электроустановок потребителей, Правил по охране труда при эксплуатации электроустановок, Правил технической эксплуатации электрических станций и сетей РФ, Правил устройства электроустановок, настоящей эксплуатационной документацией. АБ с жидким электролитом должны устанавливаться в аккумуляторном помещении. Герметизированные аккумуляторы размещаются в производственных помещениях (как правило, на стеллажах или в аккумуляторных шкафах). Монтаж и ввод в эксплуатацию должна выполнять специализированная организация в соответствии с требованием соответствующей документации.
К работе с батареями допускается только квалифицированный персонал с группой по электробезопасности не ниже III, прошедший специальное обучение и допущенный к самостоятельной работе. Вышеуказанный персонал должен пройти проверку знаний требований по охране труда, знать безопасные условия труда при работе с аккумуляторной батареей, уметь пользоваться средствами индивидуальной защиты, должен быть обучен безопасным методам и приемам выполнения работ, оказанию первой помощи пострадавшим, обязан изучить и знать данную эксплуатационную документацию, а также должен пройти инструктаж по охране труда.
Персонал допускается к работе только в защитной одежде: специальные очки или маску, респиратор, защитные перчатки, фартук и антистатическая обувь с композитным подноском. При работе с аккумуляторами не разрешено использовать одежду, способную накапливать статическое электричество, токопроводящие предметы (очки в металлической оправе, часы, ювелирные украшение и т.д.). Во избежание коротких замыканий и поражения током запрещено использование металлических предметов и инструментов.
