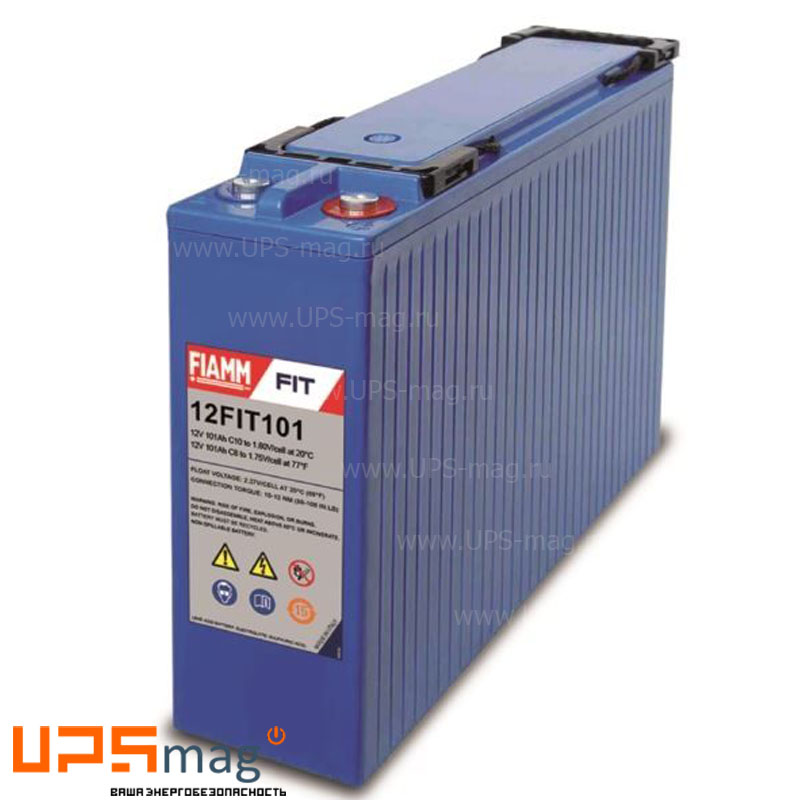

Фронт-терминальный аккумулятор FIAMM 12 FIT 101 (ёмкость 101 Ач, напряжение 12 В) производится для установки в 19 и 23 дюймовые стойки и шкафы. Прочный корпус выполнен из ABS-пластика и надёжно герметизирован. Внутри него поддерживается давление, необходимое для рекомбинации газов. Благодаря этому FIAMM 12 FIT 101 не требует долива воды на протяжении всего срока эксплуатации. На крышке предусмотрен односторонний VRLA клапан, сбрасывающий избыточное внутреннее давление. Фронтальное расположение клемм обеспечивает удобство монтажа и обслуживания большого количество аккумуляторов. Аккумулятор разработан с применением технологии AGM — жидкий электролит удерживается неподвижно в мелкопористых стекловолоконных сепараторах. Дата производства аккумулятора FIAMM 12 FIT 101 указана на крышке в виде символьного кода.
| Технические характеристики АКБ FIAMM 12 FIT 101 |
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Максимальный разрядный ток (25 °С) | 101 А |
| Внутреннее сопротивление полностью заряженной батареи (25 °С) | 4.6 мОм |
| Саморазряд (при 20 °С) | 2% в месяц |
| Срок службы в буферном режиме | 15 лет |
| Номинальная емкость (25 °С) |
| 20 часовой разряд (- А, 1.8 В/эл.) | - Ач |
| 10 часовой разряд (- А, 1.8 В/эл.) | 101 Ач |
| 5 часовой разряд (- А, 1.75 В/эл.) | - Ач |
| Циклический режим (– В) |
| Максимальный зарядный ток | - А |
| Температурная компенсация | - мВ/°С |
| Буферный режим (– В) |
| Температурная компенсация | - мВ/°С |
| Диапазон рабочих температур |
| Оптимальная рабочая температура | +20 °С |
| Разряд | -15 °С ~ 50 °С |
| Заряд | 0 °С ~ 40 °С |
| Хранение | -15 °С ~ 40 °С |
| Конструкция аккумулятора FIAMM 12 FIT 101 |
| Компонент | Материал |
| Положительная пластина | Диоксид свинца |
| Отрицательная пластина | Свинец |
| Корпус и крышка | Синтетическая смола ABS |
| Клапан предохранительный | Каучук |
| Клеммы | Медь |
| Сепаратор | Стекловолокно |
| Электролит | Серная кислота |
Особенности аккумулятора FIAMM 12 FIT 101
Технология AGM
Ударопрочный корпус из ABS-пластика
Срок службы — 15 лет
Применение аккумулятора FIAMM 12 FIT 101
ИБП
ЦОД
Нефтегазовая промышленность
| Разряд постоянным током, А (при 25 °С) АКБ FIAMM 12 FIT 101 |
| Конечное напряжение, В/эл. | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 2 ч | 3 ч |
| 1.60 | 287 | 245 | 195 | 122 | 87.8 | 71 | 38.9 | 27.3 |
| 1.65 | 269 | 234 | 187 | 119 | 86.2 | 70.2 | 38.4 | 27.2 |
| 1.67 | 257 | 225 | 182 | 117 | 85 | 69.5 | 38 | 27 |
| 1.70 | 249 | 219 | 179 | 116 | 84.1 | 69 | 37.8 | 26.9 |
| 1.75 | 226 | 203 | 166 | 111 | 81 | 66.7 | 37 | 26.4 |
| 1.80 | 199 | 179 | 151 | 104 | 75.9 | 63.3 | 35.5 | 25.3 |
| Разряд постоянной мощностью, Вт (при 25°С) АКБ FIAMM 12 FIT 101 |
| Конечное напряжение, В/эл. | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 2 ч | 3 ч |
| 1.60 | 515 | 452 | 364 | 235 | 173 | 141 | 78.8 | 54 |
| 1.65 | 489 | 432 | 353 | 232 | 171 | 139 | 77.7 | 53.6 |
| 1.67 | 477 | 423 | 348 | 230 | 169 | 139 | 77.3 | 53.4 |
| 1.70 | 461 | 409 | 340 | 228 | 167 | 138 | 75.8 | 53.2 |
| 1.75 | 423 | 382 | 321 | 219 | 163 | 135 | 75.8 | 52.4 |
| 1.80 | 387 | 353 | 300 | 208 | 146 | 128 | 72.9 | 50.8 |
Общие сведения
Свинцово-кислотный аккумулятор FIAMM 12 FIT 101 создан с использованием технологии AGM — жидкий электролит удерживается неподвижно в мелкопористых стекловолоконных сепараторах. Корпус представляет из себя моноблок из усиленного ABS-пластика, он полностью герметичен, что позволяет обеспечить рекомбинацию газов. На крышке для каждого элемента предусмотрен односторонний клапан избыточного давления, он срабатывает при достижении 30 кПа, также в нём предусмотрен встроенный пламегаситель. FIAMM 12 FIT 101 необслуживаемый, на протяжении всего срока службы доливать воду не требуется, вскрывать аккумулятор и клапан запрещено, это приведёт к разрушению батареи. Срок службы при нормальной эксплуатации достигает 15 лет. FIAMM 12 FIT 101 предназначен как для быстрых разрядов высокими токами, так и средними/низкими длительное время (циклический и буферные режимы).
Транспортировка
При соблюдении всех правил и рекомендаций FIAMM 12 FIT 101 абсолютно безопасен при использовании и перевозке. Перед транспортировкой необходимо произвести визуальный осмотр оборудования на наличие коррозии, следов протечки электролита и механических повреждений, если таковые имеются, то аккумулятор перевозится как опасный груз класса 8. Необходимо предусмотреть защиту изделий от тряски (амортизирующие подкладки), падения/опрокидывания, короткого замыкания (клеммы должны быть снабжены специальными защитными колпачками), воздействия прямого солнечного света и других источников тепла. Для транспортировки допускается использование воздушного, морского, автомобильного и даже воздушного транспорта.
Эксплуатация
Перед началом использования FIAMM 12 FIT 101 внимательно изучите инструкцию, храните её вблизи аккумулятора. До ввода в эксплуатацию необходимо полностью зарядить аккумулятор. Условия работы батареи напрямую влияют на её срок службы, рассмотрим основные из них. Существенное значение оказывает температура, FIAMM 12 FIT 101 может использоваться от -20 до +50 °C, но оптимальное значение составляет +20 °C. Более низкие температуры уменьшают полезную ёмкость, более высокие увеличивают её, но негативно сказываются на сроке службы. Глубокие разряды приводят к снижению качественных характеристик изделия и его преждевременному выходу из строя. Не стоит забывать, что клеммы всегда находятся под напряжением, а сами аккумуляторы выделяют взрывоопасные газы, поэтому помещение должно быть сухим (относительная влажность не более 90%) и иметь естественную или принудительную вентиляцию. Использовать аккумулятор рекомендуется в вертикальном положении (клапаном вверх), батареи ёмкостью свыше 800 Ач устанавливаются горизонтально. Начинайте монтаж в стойки и шкафы, начиная с нижних рядов, это обеспечит устойчивость конструкции. Изделия, имеющие трещины, механические повреждения, протечки электролита или их следы — до эксплуатации не допускаются и должны быть утилизированы по местным нормам. При наличии коррозии или белого налёта на клеммах необходимо зачистить их инструментом с изолированной рукоятью.
Заряд
Рекомендуется заряжать FIAMM 12 FIT 101 сразу после каждого использования, своевременная подзарядка гарантирует продление срока службы. Оптимальное значение тока равняется 10% от заявленной ёмкости, время заряда составит 10 часов. Раз в месяц допускается ускоренная зарядка большим значением тока, оно ни в коем случае не должно превышать параметр «Максимальный зарядный ток». Температура батареи во время подзарядки не должна превышать 35 °C. Недо- и пере- заряд сказывается на характеристиках, чтобы этого избежать используйте специализированное автоматическое зарядное устройство. Полностью заряжайте FIAMM 12 FIT 101 перед вводом в эксплуатацию и длительным хранением.
Разряд
FIAMM 12 FIT 101 подходит для разряда высокими токами за короткий период и средними/низкими длительное время. Выбирайте аккумулятор с запасом по ёмкости в 20-30%, это позволит избежать глубоких разрядов, которые приводят к уменьшению ёмкости и преждевременной порче оборудования. Перед началом использования убедитесь, что ток разряда не превышает значения «Максимальный разрядный ток». Все батареи медленно саморазряжаются, у FIAMM 12 FIT 101 это значение не превышает 2% в месяц, при длительном хранении периодически восполняйте заряд.
Уход
Чтобы избежать появления токообразующей плёнки и коррозии на клеммах избегайте попадания на корпус влаги и грязи. Следите за чистотой изделия, допускается протирать FIAMM 12 FIT 101 только хлопковой тканью, смоченной в чистой воде, использование тканей, накапливающих статически заряд, и моющих средств/растворителей не допускается. Не допускайте повреждения клемм, в том числе при их затяжке, используйте динамометрический ключ с изолированной рукоятью. Поднимайте и перемещайте FIAMM 12 FIT 101 только за ручки или нижнюю часть корпуса. Не кладите ничего поверх батарей, не используйте в непосредственной близости токопроводящие предметы — они могут привести к короткому замыканию.
Хранение
Перед хранением полностью зарядите FIAMM 12 FIT 101 и подготовьте помещение, оно должно быть сухим и проветриваемым. Каждые полгода дозаряжайте аккумуляторы, чтобы компенсировать саморазряд. Поддерживайте оптимальную температуру в помещении на уровне +20 °C, но допускается хранение в диапазоне от -10 °С до +30 °С. Следует предусмотреть защиту изделий от воздействия прямого солнечного света и других источников тепла. Не допускается использования источников открытого огня, высоких температур и искр — аккумуляторы выделяют водород и кислород, эти газы в определённой концентрации взрывоопасны. Храните FIAMM 12 FIT 101 на поддонах, уложив батареи в один ряд. Не допускайте их падения или опрокидывания и других механических воздействий. Клеммы должны быть защищены специальными колпачками.
Безопасность
До работы с FIAMM 12 FIT 101 допускается только специально обученный персонал со специальными средствами индивидуальной защиты. При соблюдении всех правил и рекомендаций эксплуатация аккумулятора полностью безопасна, однако не стоит забывать о возможных угрозах. Сами батареи обладают большим удельным весом — учитывайте это при монтаже и переносе изделия. Внутри батареи находится электролит — раствор серной кислоты, при нормальной эксплуатации контакт с ним невозможен. При попадании на кожу промойте поражённый участок большим количеством чистой воды и незамедлительно обратитесь за медицинской помощью. Избегайте вдыхания паров электролита и их воздействия на слизистые. Клеммы всё время находятся под напряжением, используйте средства индивидуальной защиты и изолированный инструмент. На протяжении всего срока службы FIAMM 12 FIT 101 периодически сбрасывает избыточное давление через односторонний клапан, необходимо предусмотреть удаление водорода и кислорода естественной или принудительной вентиляцией.
