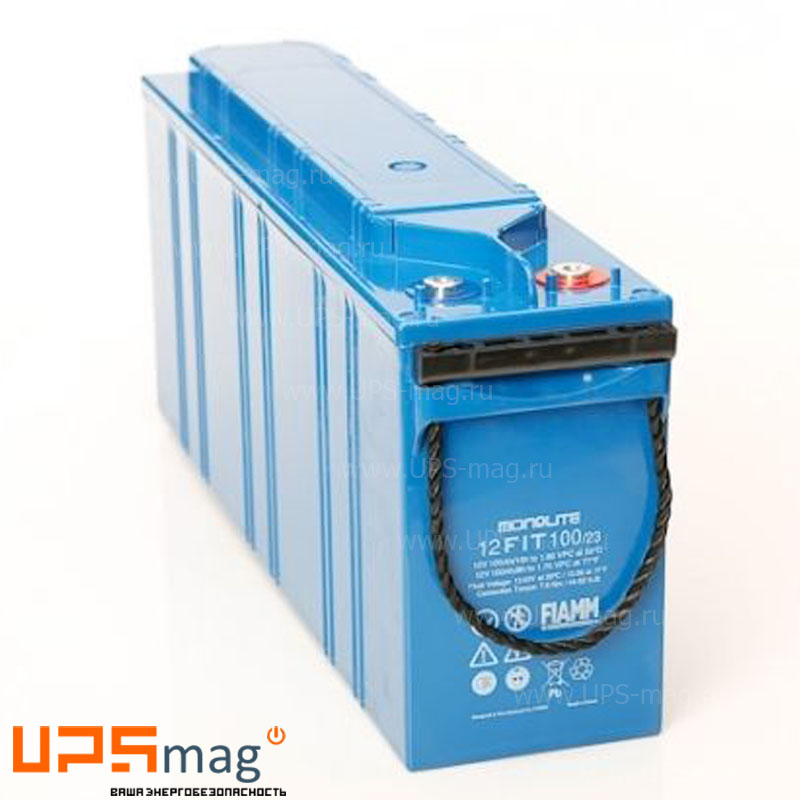

Фронт-терминальный аккумулятор FIAMM 12 FIT 100/23 (ёмкость 100 Ач, напряжение 12 В) производится для установки в 19 и 23 дюймовые стойки и шкафы. Прочный корпус выполнен из ABS-пластика и надёжно герметизирован. Внутри него поддерживается давление, необходимое для рекомбинации газов. Благодаря этому FIAMM 12 FIT 100/23 не требует долива воды на протяжении всего срока эксплуатации. На крышке предусмотрен односторонний VRLA клапан, сбрасывающий избыточное внутреннее давление. Фронтальное расположение клемм обеспечивает удобство монтажа и обслуживания большого количество аккумуляторов. Аккумулятор разработан с применением технологии AGM — жидкий электролит удерживается неподвижно в мелкопористых стекловолоконных сепараторах. Дата производства аккумулятора FIAMM 12 FIT 100/23 указана на крышке в виде символьного кода.
| Технические характеристики АКБ FIAMM 12 FIT 100/23 |
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Максимальный разрядный ток (25 °С) | 100 А |
| Внутреннее сопротивление полностью заряженной батареи (25 °С) | 4.5 мОм |
| Саморазряд (при 20 °С) | 2% в месяц |
| Срок службы в буферном режиме | 15 лет |
| Номинальная емкость (25 °С) |
| 20 часовой разряд (- А, 1.8 В/эл.) | - Ач |
| 10 часовой разряд (- А, 1.8 В/эл.) | 100 Ач |
| 5 часовой разряд (- А, 1.75 В/эл.) | - Ач |
| Циклический режим (– В) |
| Максимальный зарядный ток | - А |
| Температурная компенсация | - мВ/°С |
| Буферный режим (– В) |
| Температурная компенсация | - мВ/°С |
| Диапазон рабочих температур |
| Оптимальная рабочая температура | +20 °С |
| Разряд | -15 °С ~ 50 °С |
| Заряд | 0 °С ~ 40 °С |
| Хранение | -15 °С ~ 40 °С |
| Конструкция аккумулятора FIAMM 12 FIT 100/23 |
| Компонент | Материал |
| Положительная пластина | Диоксид свинца |
| Отрицательная пластина | Свинец |
| Корпус и крышка | Синтетическая смола ABS |
| Клапан предохранительный | Каучук |
| Клеммы | Медь |
| Сепаратор | Стекловолокно |
| Электролит | Серная кислота |
Особенности аккумулятора FIAMM 12 FIT 100/23
Технология AGM
Ударопрочный корпус из ABS-пластика
Срок службы — 15 лет
Применение аккумулятора FIAMM 12 FIT 100/23
ИБП
ЦОД
Нефтегазовая промышленность
| Разряд постоянным током, А (при 25 °С) АКБ FIAMM 12 FIT 100/23 |
| Конечное напряжение, В/эл. | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 2 ч | 3 ч |
| 1.60 | 259 | 225 | 180 | 116 | 84.4 | 67.1 | 38.1 | 27.2 |
| 1.65 | 251 | 218 | 175 | 113 | 83 | 66.2 | 37.7 | 27 |
| 1.67 | 246 | 214 | 172 | 112 | 82.1 | 65.7 | 37.5 | 26.9 |
| 1.70 | 242 | 211 | 170 | 111 | 81.6 | 65.3 | 37.4 | 26.9 |
| 1.75 | 225 | 198 | 161 | 107 | 78.7 | 63.6 | 36.7 | 26.6 |
| 1.80 | 191 | 170 | 142 | 98 | 73.1 | 60 | 35.4 | 26 |
| Разряд постоянной мощностью, Вт (при 25°С) АКБ FIAMM 12 FIT 100/23 |
| Конечное напряжение, В/эл. | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 2 ч | 3 ч |
| 1.60 | 452 | 401 | 331 | 220 | 165 | 133 | 75.4 | 52.6 |
| 1.65 | 433 | 384 | 321 | 216 | 162 | 132 | 75 | 52.3 |
| 1.67 | 429 | 380 | 317 | 214 | 160 | 131 | 74.9 | 52.1 |
| 1.70 | 422 | 372 | 312 | 211 | 158 | 130 | 74.7 | 51.9 |
| 1.75 | 404 | 358 | 298 | 203 | 153 | 127 | 73.9 | 51.1 |
| 1.80 | 363 | 328 | 276 | 193 | 146 | 123 | 72.5 | 50.5 |
Общие сведения
Свинцово-кислотный аккумулятор FIAMM 12 FIT 100/23 создан с использованием технологии AGM — жидкий электролит удерживается неподвижно в мелкопористых стекловолоконных сепараторах. Корпус представляет из себя моноблок из усиленного ABS-пластика, он полностью герметичен, что позволяет обеспечить рекомбинацию газов. На крышке для каждого элемента предусмотрен односторонний клапан избыточного давления, он срабатывает при достижении 30 кПа, также в нём предусмотрен встроенный пламегаситель. FIAMM 12 FIT 100/23 необслуживаемый, на протяжении всего срока службы доливать воду не требуется, вскрывать аккумулятор и клапан запрещено, это приведёт к разрушению батареи. Срок службы при нормальной эксплуатации достигает 15 лет. FIAMM 12 FIT 100/23 предназначен как для быстрых разрядов высокими токами, так и средними/низкими длительное время (циклический и буферные режимы).
Транспортировка
При соблюдении всех правил и рекомендаций FIAMM 12 FIT 100/23 абсолютно безопасен при использовании и перевозке. Перед транспортировкой необходимо произвести визуальный осмотр оборудования на наличие коррозии, следов протечки электролита и механических повреждений, если таковые имеются, то аккумулятор перевозится как опасный груз класса 8. Необходимо предусмотреть защиту изделий от тряски (амортизирующие подкладки), падения/опрокидывания, короткого замыкания (клеммы должны быть снабжены специальными защитными колпачками), воздействия прямого солнечного света и других источников тепла. Для транспортировки допускается использование воздушного, морского, автомобильного и даже воздушного транспорта.
Эксплуатация
Перед началом использования FIAMM 12 FIT 100/23 внимательно изучите инструкцию, храните её вблизи аккумулятора. До ввода в эксплуатацию необходимо полностью зарядить аккумулятор. Условия работы батареи напрямую влияют на её срок службы, рассмотрим основные из них. Существенное значение оказывает температура, FIAMM 12 FIT 100/23 может использоваться от -20 до +50 °C, но оптимальное значение составляет +20 °C. Более низкие температуры уменьшают полезную ёмкость, более высокие увеличивают её, но негативно сказываются на сроке службы. Глубокие разряды приводят к снижению качественных характеристик изделия и его преждевременному выходу из строя. Не стоит забывать, что клеммы всегда находятся под напряжением, а сами аккумуляторы выделяют взрывоопасные газы, поэтому помещение должно быть сухим (относительная влажность не более 90%) и иметь естественную или принудительную вентиляцию. Использовать аккумулятор рекомендуется в вертикальном положении (клапаном вверх), батареи ёмкостью свыше 800 Ач устанавливаются горизонтально. Начинайте монтаж в стойки и шкафы, начиная с нижних рядов, это обеспечит устойчивость конструкции. Изделия, имеющие трещины, механические повреждения, протечки электролита или их следы — до эксплуатации не допускаются и должны быть утилизированы по местным нормам. При наличии коррозии или белого налёта на клеммах необходимо зачистить их инструментом с изолированной рукоятью.
Заряд
Рекомендуется заряжать FIAMM 12 FIT 100/23 сразу после каждого использования, своевременная подзарядка гарантирует продление срока службы. Оптимальное значение тока равняется 10% от заявленной ёмкости, время заряда составит 10 часов. Раз в месяц допускается ускоренная зарядка большим значением тока, оно ни в коем случае не должно превышать параметр «Максимальный зарядный ток». Температура батареи во время подзарядки не должна превышать 35 °C. Недо- и пере- заряд сказывается на характеристиках, чтобы этого избежать используйте специализированное автоматическое зарядное устройство. Полностью заряжайте FIAMM 12 FIT 100/23 перед вводом в эксплуатацию и длительным хранением.
Разряд
FIAMM 12 FIT 100/23 подходит для разряда высокими токами за короткий период и средними/низкими длительное время. Выбирайте аккумулятор с запасом по ёмкости в 20-30%, это позволит избежать глубоких разрядов, которые приводят к уменьшению ёмкости и преждевременной порче оборудования. Перед началом использования убедитесь, что ток разряда не превышает значения «Максимальный разрядный ток». Все батареи медленно саморазряжаются, у FIAMM 12 FIT 100/23 это значение не превышает 2% в месяц, при длительном хранении периодически восполняйте заряд.
Уход
Чтобы избежать появления токообразующей плёнки и коррозии на клеммах избегайте попадания на корпус влаги и грязи. Следите за чистотой изделия, допускается протирать FIAMM 12 FIT 100/23 только хлопковой тканью, смоченной в чистой воде, использование тканей, накапливающих статически заряд, и моющих средств/растворителей не допускается. Не допускайте повреждения клемм, в том числе при их затяжке, используйте динамометрический ключ с изолированной рукоятью. Поднимайте и перемещайте FIAMM 12 FIT 100/23 только за ручки или нижнюю часть корпуса. Не кладите ничего поверх батарей, не используйте в непосредственной близости токопроводящие предметы — они могут привести к короткому замыканию.
Хранение
Перед хранением полностью зарядите FIAMM 12 FIT 100/23 и подготовьте помещение, оно должно быть сухим и проветриваемым. Каждые полгода дозаряжайте аккумуляторы, чтобы компенсировать саморазряд. Поддерживайте оптимальную температуру в помещении на уровне +20 °C, но допускается хранение в диапазоне от -10 °С до +30 °С. Следует предусмотреть защиту изделий от воздействия прямого солнечного света и других источников тепла. Не допускается использования источников открытого огня, высоких температур и искр — аккумуляторы выделяют водород и кислород, эти газы в определённой концентрации взрывоопасны. Храните FIAMM 12 FIT 100/23 на поддонах, уложив батареи в один ряд. Не допускайте их падения или опрокидывания и других механических воздействий. Клеммы должны быть защищены специальными колпачками.
Безопасность
До работы с FIAMM 12 FIT 100/23 допускается только специально обученный персонал со специальными средствами индивидуальной защиты. При соблюдении всех правил и рекомендаций эксплуатация аккумулятора полностью безопасна, однако не стоит забывать о возможных угрозах. Сами батареи обладают большим удельным весом — учитывайте это при монтаже и переносе изделия. Внутри батареи находится электролит — раствор серной кислоты, при нормальной эксплуатации контакт с ним невозможен. При попадании на кожу промойте поражённый участок большим количеством чистой воды и незамедлительно обратитесь за медицинской помощью. Избегайте вдыхания паров электролита и их воздействия на слизистые. Клеммы всё время находятся под напряжением, используйте средства индивидуальной защиты и изолированный инструмент. На протяжении всего срока службы FIAMM 12 FIT 100/23 периодически сбрасывает избыточное давление через односторонний клапан, необходимо предусмотреть удаление водорода и кислорода естественной или принудительной вентиляцией.
