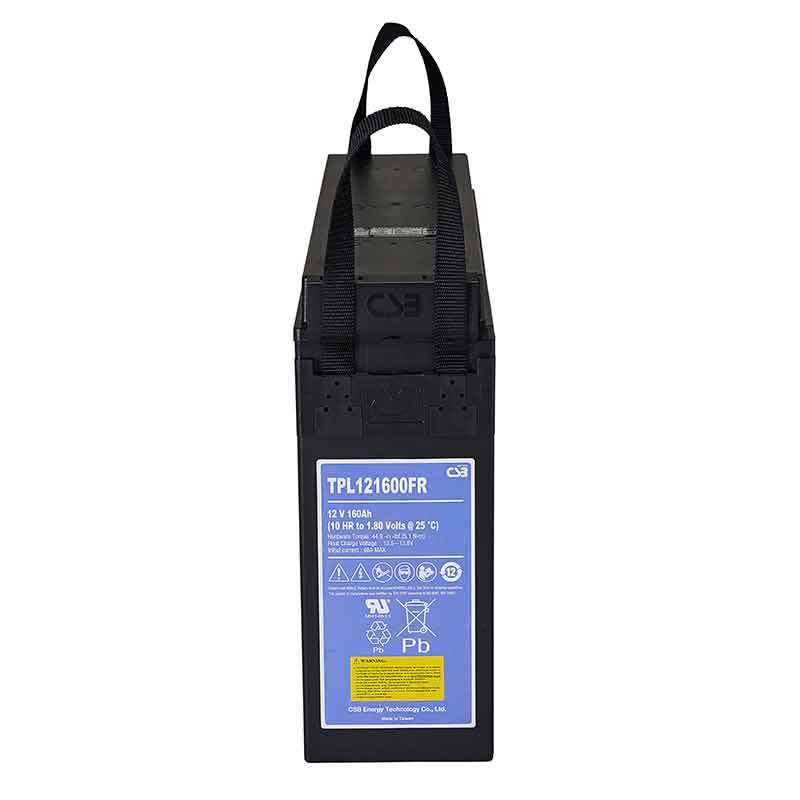

Фронт-терминальный аккумулятор CSB TPL 121600FR (ёмкость 160 Ач, напряжение 12 В) разработан специально для установки в 19” и 23” шкафы и стеллажи. Компактные размеры обеспечивают максимальную плотность энергии на минимальной площади. TPL 121600 FR отличается высокой надёжностью и длительным сроком службы (до 12 лет при правильной эксплуатации), на протяжении которого долив воды не требуется. Жидкий электролит обездвижен стекловолоконными сепараторами (absorbed glass mat), что повышает тепловую устойчивость батарей. Фронт-терминальное расположение клемм существенно упрощает монтаж и обслуживание. Более подробную информацию можно получить в разделе «
». Дата производства аккумулятора CSB TPL 121600FR указана на крышке в виде символьного кода.
Аккумуляторная батарея TPL 121600 FR имеет усовершенствованную конструкцию легированных кальцием электродов из особо чистого свинца, что обеспечивает продолжительный срок службы и улучшенные разрядные характеристики. Аккумулятор отвечает всем современным требованиям к герметизированным батареям, имеет: сертификат соответствия Госстандарта РФ ('Ростест'), заключение ВНИИПО МВД 'О пожаровзрывобезопасности'.
| Технические характеристики АКБ CSB TPL 121600FR |
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Максимальный разрядный ток (25 °С) | 800 А (5 с) |
| Внутреннее сопротивление полностью заряженной батареи (25 °С) | 4 мОм |
| Саморазряд (при 20 °С) | 3% в месяц |
| Срок службы в буферном режиме | 12 лет |
| Циклический режим (14,4 – 15 В) |
| Максимальный зарядный ток | 54 А |
| Температурная компенсация | - мВ/°С |
| Буферный режим (13,5 – 13,8 В) |
| Температурная компенсация | - мВ/°С |
| Диапазон рабочих температур |
| Оптимальная рабочая температура | 20–25 °С |
| Разряд | -15 °С ~ 50 °С |
| Заряд | -15 °С ~ 40 °С |
| Хранение | -15 °С ~ 40 °С |
| Конструкция аккумулятора CSB TPL 121600 FR |
| Компонент | Материал |
| Положительная пластина | Диоксид свинца |
| Отрицательная пластина | Свинец |
| Корпус и крышка | Синтетическая смола ABS |
| Клапан предохранительный | Каучук |
| Клеммы | Медь |
| Сепаратор | Стекловолокно |
| Электролит | Серная кислота |
Особенности аккумулятора CSB TPL 121600FR
Герметичный корпус из ABS-пластика
Технология AGM
Низкий саморазряд
Использование в любом положении
Применение аккумулятора CSB TPL 121600FR
Источники бесперебойного питания
Охранные и пожарные системы
Аварийное освещение
Контрольное оборудование
| Разряд постоянным током, А (при 25 °С) АКБ CSB TPL 121600 FR |
| Конечное напряжение, В/эл. | 15 мин | 30 мин | 1 ч | 2 ч | 3 ч | 4 ч | 5 ч | 6 ч | 7 ч | 8 ч | 10 ч | 20 ч |
| 1.67В | 296.8 | 188.5 | 110.5 | 64.2 | 47.3 | 38.1 | 31.6 | 27 | 23.5 | 20.8 | 17 | 8.9 |
| 1.70В | 284.6 | 184.8 | 109.5 | 63.5 | 46.8 | 37.6 | 31.2 | 26.6 | 23.2 | 20.4 | 16.8 | 8.8 |
| 1.75В | 263.6 | 176.1 | 107.5 | 62.5 | 45.5 | 36.5 | 30 | 25.6 | 22.4 | 20 | 16.4 | 8.6 |
| 1.80В | 237.3 | 165.4 | 103 | 60.8 | 44.1 | 34.8 | 29 | 25 | 21.7 | 19.3 | 15.9 | 8.4 |
| 1.83В | 216.2 | 155.7 | 98.7 | 59.1 | 42.5 | 33.8 | 28.2 | 24.3 | 21.1 | 18.7 | 15.4 | 8.2 |
| 1.85В | 203.3 | 149.4 | 95.3 | 57.7 | 41.5 | 33.1 | 27.5 | 23.7 | 20.7 | 18.4 | 15.2 | 8 |
| 1.90В | 168.1 | 125.7 | 82.3 | 51.3 | 37.8 | 30 | 25 | 21.3 | 18.8 | 16.8 | 13.9 | 7.4 |
| Разряд постоянной мощностью, Вт/блок (при 25°С) АКБ CSB TPL 121600 FR |
| Конечное напряжение, В/эл. | 15 мин | 30 мин | 1 ч | 2 ч | 3 ч | 4 ч | 5 ч | 6 ч | 7 ч | 8 ч | 10 ч | 20 ч |
| 1.67В | 3150,53
| 2035,80 | 1211,08 | 713,26 | 530,23 | 428,82 | 356,61 | 304,99 | 265,67 | 235,25 | 192,44 | 101.2 |
| 1.70В | | 2014,32 | 1209,98 | 711,84 | 529,07 | 426,76 | 354,90 | 302,84 | 264,36 | 232,56 | 191,69 | 100,67 |
| 1.75В | 2873,24
| 1947,67 | 1206,69 | 710,31 | 521,43 | 419,93 | 345,75 | 295,42 | 258,72 | 231,00 | 189,58 | 99,67 |
| 1.80В | 2636,40 | 1856,62 | 1174,20 | 702,24 | 512,22 | 405,77 | 338,72 | 292,25 | 253,89 | 225,91 | 186,19 | 98,62 |
| 1.83В | 2430,09
| 1765.64 | 1138,50 | 688,81 | 497,89 | 397,32 | 331,91 | 286,25 | 248,77 | 220,57 | 181,80 | 97,01 |
| 1.85В | | 1707,64 | 1105,48 | 676,53 | 489,08 | 391,24 | 325,46 | 280,73 | 245,30 | 218,13 | 180,35 | 95,12
|
1.90В
| 1933,15 | 1461,26 | 969,08 | 610,21 | 451,71 | 359,25 | 299,75 | 255,60 | 225,69 | 201,77 | 167,08 | 89,10 |
Транспортировка батареи
Корпус аккумулятора TPL 121600FR, выполненный из прочного ABS-пластика, надёжно герметизирован, что исключает возможность протечки электролита. Ограничения на транспортировку батарей отсутствуют, их можно перевозить в любом положении следующими способами: по воздуху, морскими путями, автомобильными и железными дорогами. Всегда соблюдайте правила транспортировка аккумуляторов, не допускайте их перегрева.
Эксплуатация
До начала эксплуатации аккумулятора обязательно ознакомьтесь с инструкцией от производителя. От того, в каких условиях используется батарея зависит срок её службы. Особое внимание стоит уделить температурному режиму, желательно чтобы он находился в пределах от 20°С до 25°С. Избегайте глубокой разрядки аккумулятора, это может снизить ёмкость и привести к преждевременному выходу изделия из строя. Не допускайте попадания на корпус влаги, льда и грязи, это может вызвать коррозию клемм.
Заряд
Перед первым использованием полностью зарядите аккумулятор. Обратите внимание на значение зарядного тока. Оптимально, если оно составит 10% от ёмкости аккумулятора, полный заряд таким током займёт около 10 часов. Для более быстрой зарядки можно увеличить значение тока, но существует ограничение (см. параметр «Максимальный зарядный ток»). Используйте только автоматические зарядные устройства и следите, чтобы батарея не нагревалась более 50°С. Заряжайте аккумулятор CSB TPL 121600 FR после каждого использования и перед длительным хранением. Подробнее об этом можно узнать в «Инструкции по эксплуатации» (раздел «
»).
Разряд
Как долго прослужит аккумулятор сильно зависит от глубины разряда, желательно, чтобы это разряд не превышал 30% от общей ёмкости. Важно, каким током разряжается батарея, производитель указывает допустимое значение «Максимальный разрядный ток». Частые глубокие разряды могут привести к снижению качественных характеристик изделия и даже полному выходу из строя. Как и другие аккумуляторы, TPL 121600FR со временем разряжается даже без нагрузки. Значение саморазряда составляет всего 3% в месяц, но не стоит им пренебрегать. Рассмотрим, как правильно хранить аккумулятор.
Хранение и подготовка к использованию
Если не планируете использовать аккумулятор длительное время (1 месяц и более), полностью зарядите его. Каждые полгода нужно заряжать повторно, саморазряд хоть и составляет менее % за месяц, но со временем может привести к полной разрядке изделия и выходу его из строя. Подготовьте помещение для хранения батарей, оно должно быть сухим, хорошо вентилируемым, а температура в нём должна составлять порядка +20-25°С. После длительного перерыва в эксплуатации обязательно зарядите аккумулятор на 100%, если используется 2 и более аккумулятора в цепи, то стоит произвести выравнивающий заряд. Это требует особых знаний и оборудования, если не обладаете ими, обратитесь к продавцу или производителю батарей.
Срок службы
Продолжительность жизни аккумулятора CSB TPL 121600 FR зависит от множества факторов. Фактический срок эксплуатации может значительно отличаться от заявленного производителем (260 циклов при работе в циклическом, 12 лет в буферном режиме), так как зависит от множества факторов и правильности эксплуатации. Большую роль играет глубина разряда и температура. Для максимального продления срока службы аккумулятора она должна находиться в диапазоне от +20°С до +25°С.
