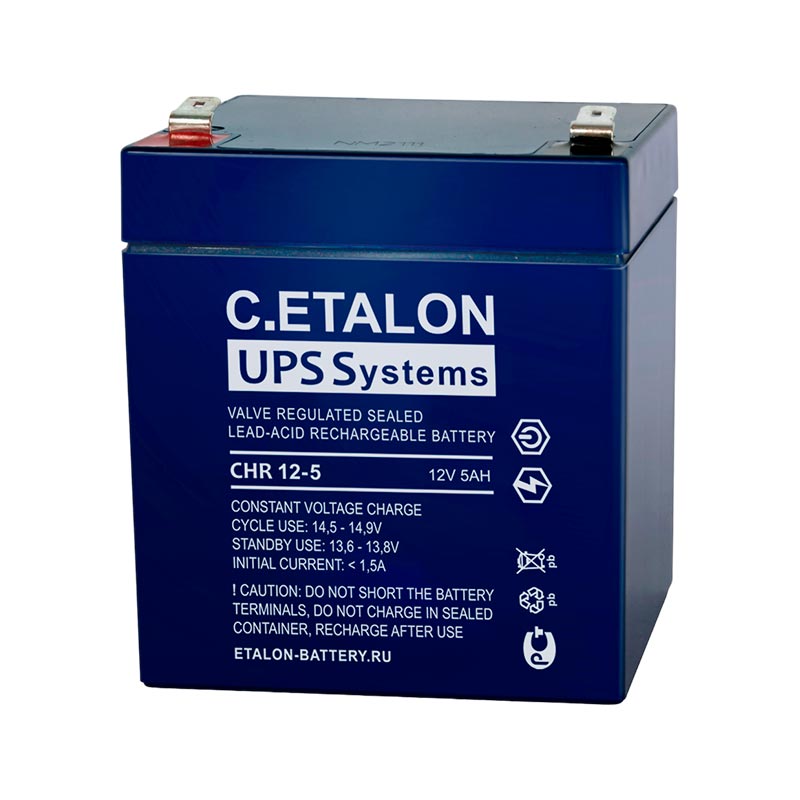

Свинцово-кислотный аккумулятор C.ETALON CHRL 12-5 выпускается ёмкостью 5 Ач и напряжением 12 В. Он может использоваться как в циклическом, так и в буферном режиме. Батарею можно использовать в источниках бесперебойного питания, медицинском оборудовании, ЦОД, системах связи и других подобных системах. C.ETALON CHRL 12-5 полностью герметичен, внутреннее давление регулируется специальным VRLA (Valve-Regulated Lead–Acid) клапаном. Благодаря нему внутри аккумулятора происходит рекомбинация газов и обслуживание на протяжении всего срока службы изделия (до 8 лет) не требуется. Продукт сертифицирован для использования на территории РФ и соответствует требованиям UL, IEC, Гост Р. Линейка C.ETALON отличается повышенными разрядными характеристиками. C.ETALON CHRL 12-5 спроектирована специально для источников бесперебойного питания.
| Технические характеристики АКБ C.ETALON CHRL 12-5 |
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Максимальный разрядный ток (25 °С) | 67.5 А |
| Внутреннее сопротивление полностью заряженной батареи (25 °С) | 30 мОм |
| Саморазряд (при 20 °С) | менее 3% в месяц |
| Срок службы в буферном режиме | до 12 лет |
| |
| Циклический режим (2,3–2,35 В/эл) |
| Напряжение подзаряда в циклическом режиме | 14.4 - 14.7 В |
| Температурная компенсация | -30 мВ/°С |
| Буферный режим (2,23–2,27 В/эл) |
Напряжение подзаряда в буферном режиме
| 13.38 - 13.8 В |
| Температурная компенсация | -20 мВ/°С |
| Диапазон рабочих температур |
| Разряд | -15 °С ~ 50°С |
| Заряд | -10 °С ~ 50 °С |
| Конструкция аккумулятора C.ETALON CHRL 12-5 |
| Компонент | Материал |
| Положительная пластина | Диоксид свинца |
| Отрицательная пластина | Свинец |
| Корпус и крышка | Синтетическая смола ABS |
| Клапан предохранительный | Каучук |
| Клеммы | Медь |
| Сепаратор | Стекловолокно |
| Электролит | Серная кислота |
Особенности аккумулятора C.ETALON CHRL 12-5
Срок службы до 8 лет
Не требует обслуживания
Технология AGM
Перевозка любым видом транспорта
Применение аккумулятора C.ETALON CHRL 12-5
Источники бесперебойного питания
ЦОД
Системы связи
Медицинское оборудование
| Разряд постоянным током, А АКБ C.ETALON CHRL 12-5 |
| Конечное напряжение, В/эл. | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 2 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60 | 17.2 | 12.4 | 8.64 | 4.63 | 3.56 | 2.96 | 1.68 | 1.2 | 0.76 | 0.46 | 0.23 |
| 1.67 | 16 | 11.8 | 8.26 | 4.44 | 3.42 | 2.86 | 1.62 | 1.16 | 0.74 | 0.45 | 0.23 |
| 1.70 | 15.1 | 11.2 | 7.97 | 4.25 | 3.27 | 2.74 | 1.57 | 1.12 | 0.71 | 0.44 | 0.23 |
| 1.75 | 14.1 | 10.6 | 7.45 | 4.04 | 3.11 | 2.62 | 1.5 | 1.07 | 0.69 | 0.43 | 0.23 |
| 1.80 | 13.4 | 9.98 | 7 | 3.83 | 2.95 | 2.5 | 1.44 | 1.03 | 0.67 | 0.42 | 0.22 |
| Разряд постоянной мощностью, Вт АКБ C.ETALON CHRL 12-5 |
| Конечное напряжение, В/эл. | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 2 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60 | 30.4 | 21.3 | 16.98 | 9.22 | 6.65 | 5.22 | 3.35 | 2.43 | 1.56 | 1.02 | 0.53 |
| 1.67 | 28.5 | 20.1 | 16.02 | 8.76 | 6.3 | 5.01 | 3.24 | 2.37 | 1.54 | 1 | 0.53 |
| 1.70 | 26.6 | 18.8 | 15.15 | 8.28 | 5.97 | 4.77 | 3.13 | 2.31 | 1.51 | 0.98 | 0.52 |
| 1.75 | 24.8 | 17.6 | 14.19 | 7.8 | 5.64 | 4.54 | 3.01 | 2.24 | 1.47 | 0.96 | 0.51 |
| 1.80 | 22.9 | 16.4 | 13.22 | 7.31 | 5.22 | 4.29 | 2.89 | 2.16 | 1.44 | 0.94 | 0.51 |
Транспортировка
Свинцово-кислотный аккумулятор C.ETALON CHRL 12-5 надёжно герметизирован благодаря использованию технологии AGM. Его можно перевозить любым видом транспорта: морским, речным, воздушным, автомобильным и железнодорожным. Транспортировка производится строго в вертикальном положении (крышка с выпускным клапаном вверху), уложенными на паллеты в один ряд. Класть что-либо сверху категорически запрещено. Клеммы должны быть защищены специальными колпачками. Не допускайте нагрева аккумуляторов от солнечного света и других источников тепла. Перед отправкой проведите визуальный осмотр батарей на наличие повреждений, подтёков, трещин и пр. Дефективные АКБ не допускаются к эксплуатации и должны быть утилизированы, перевозить их нужно как груз 8 класса опасности.
Эксплуатация
Перед первым использованием полностью зарядите C.ETALON CHRL 12-5. Убедитесь, что зарядное устройство полностью совместимо с батареей. Оптимальные условия для эксплуатации аккумулятора: сухое хорошо проветриваемое помещение с температурой + 21-23°С. АКБ с трещинами, следами протекания электролита и другими дефектами к работе не допускаются.
Заряд
Производить подзарядку свинцово-кислотного аккумулятора рекомендуется автоматическим зарядным устройством. Проверьте подходит ли оно к данной батарее по параметрам. Рекомендуемый зарядный ток составляет 10% от ёмкости аккумулятора, полная подзарядка таким током займёт порядка 8-10 часов. Не оставляйте батареи без присмотра и следите за их температурой. Если аккумулятор нагрелся до 50°С или выше, то его необходимо отключить от зарядного устройства. Более подробно читайте в разделе «Документы».
Разряд
Запрещено снимать с аккумулятора больше его заявленной ёмкости. По возможности не допускайте глубоких разрядов, старайтесь заряжать батарею после каждого использования. Рекомендуется подбирать аккумулятор с запасом ёмкости в 20-30% от необходимого: это существенно продлит его срок эксплуатации. Саморазряд C.ETALON CHRL 12-5 составляет менее 3% в месяц, это необходимо учитывать во время длительного перерыва в использовании.
Хранение
Помещение для хранения аккумуляторов должно быть тёплым, сухим и проветриваемым. Батареи должны храниться в вертикальном положении (крышкой вверх) для обеспечения корректной работы клапана избыточного давления. Рекомендуемая температура хранения составляет +20-24 °С. Перед длительным хранением полностью зарядите C.ETALON CHRL 12-5 и наденьте на клеммы специальные защитные колпачки.
Срок службы
При соблюдении всех правил и рекомендаций C.ETALON CHRL 12-5 может проработать до 12 лет. Вот основные советы по эксплуатации. Не допускайте частых глубоких разрядов батареи. Не нарушайте температурный режим в помещениях для хранения и эксплуатации. Не допускайте попадания жидкой влаги на изделие. Полностью заряжайте АКБ после каждого использования. Используйте автоматическое зарядное устройство и правильно выбирайте параметры заряда. Не роняйте и не повреждайте корпус и клеммы изделия. При соблюдении этих рекомендаций C.ETALON CHRL 12-5 прослужит дольше и позволит избежать лишних трат и неудобств.
